Вдохновившись отчетом Kony и изучив отчет Rostika-a решил интегрировать омыватель камеры в свой Караван. Задняя дверь там засирается очень быстро и камера тоже.

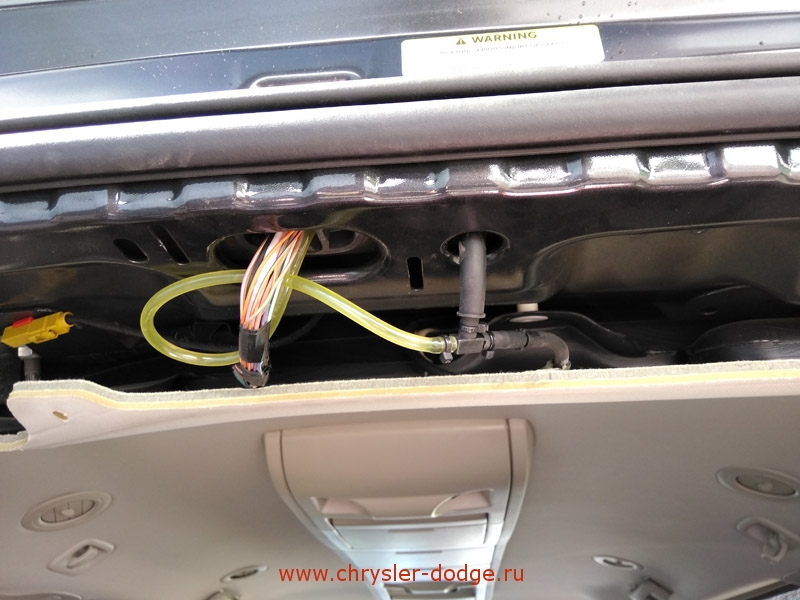

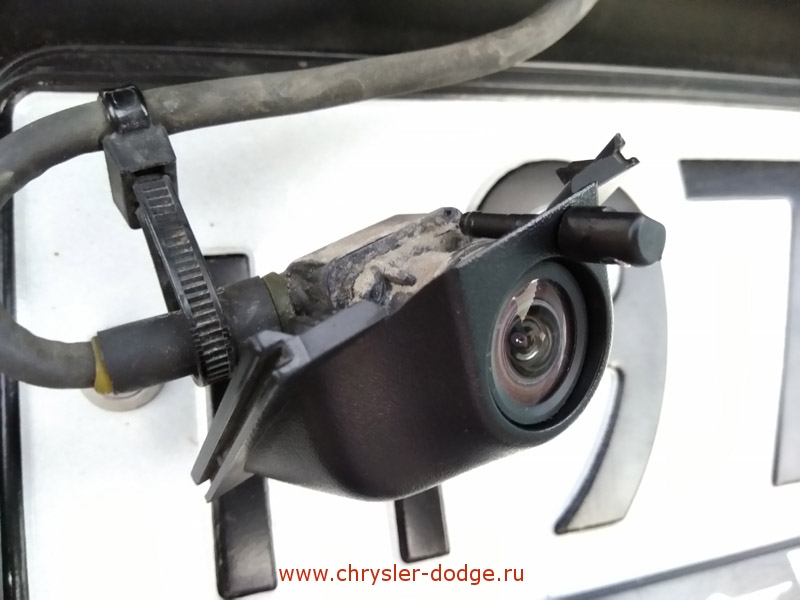

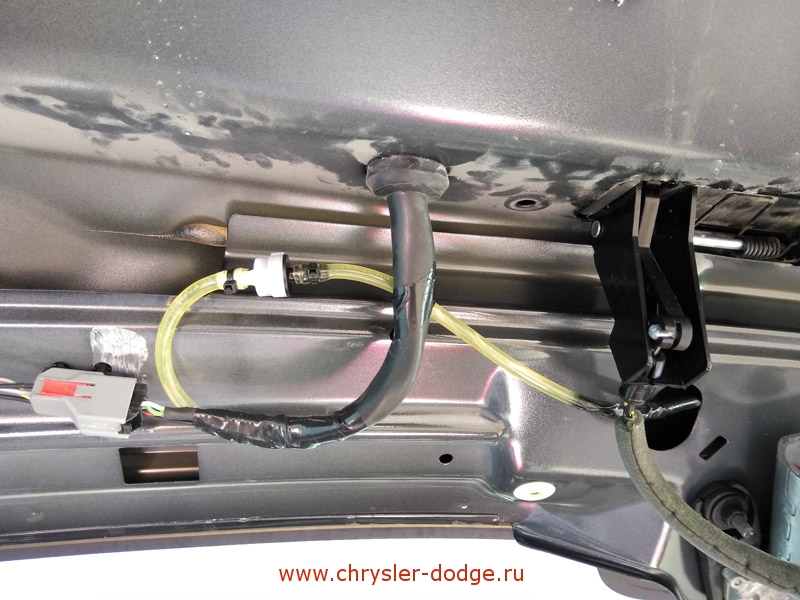

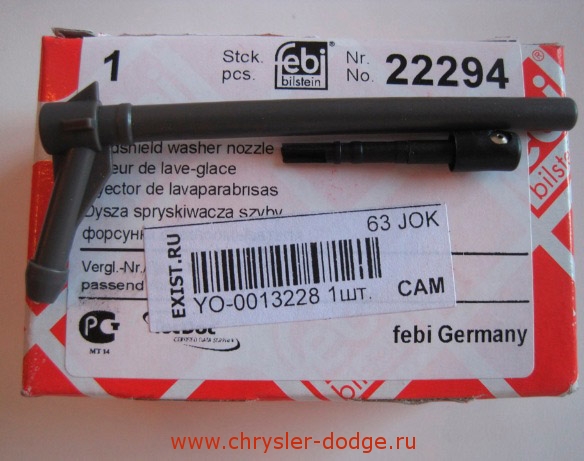

Были куплены: Febi 22294 Форсунка омывателя заднего стекла - 111 руб. Фото Kony.  Dominant TO85032126020 Клапан системы омывателя - 63 руб. Электро магнитный клапан 2802.3741 от ВАЗ - 200 руб. Шланги омывателя и тройник от ВАЗ - 80 руб. Провода, разъемы, стяжки... Начинаем установку. 1) Снимаем обшивку задней двери. Она состоит из двух частей. Снимаем штангу электропривода двери и отщелкиваем верхную часть обшивки. Для снятия нижней части откручиваем внизу 4 самореза и отщелкиваем пистоны, а потом снимаем саму обшивку отсоединив разъем фонаря освещения салона. 2) Задняя панель в районе камеры сделана из пластика. Для её снятия нужно открутить по 4 гайки по краям двери(один находится за кожухом датчика электропривода и там нужно открутить один саморез чтобы её отодвинуть). Изнутри 6 болтов. Потом отщелкиваем пистоны и её сдергиваем. 3) Прокладываем шланги омывателя по задней двери и выводим через отверстие проводки к видеокамере и подсветке. Устанавливаем клапан Dominant.    4) Вытаскиваем камеру. Она просто сдвигается внутрь. Камера у нас выпуклая и поставить форсунку, как это показано в предыдущих отчетах у нас не возможно.  Долго вертел форсунку и не нашел другого места куда её поставить. Сверлим отверстие сверлом 3.5 мм и она очень плотненько туда вставляется.  Потом ножом немного укоротил верхнюю часть, чтобы она не так сильно торчала. С внутренней стороны намотал изоленты чтобы форсунка зафиксировалась и шланг надевался плотно. Вставляем шланг омывателя и закрепляем его маленькой стяжкой. И собираем всё обратно.  5) Устанавливаем элетромагнитный клапан. Так как мы врезаемся в систему заднего омывателя стекла, то получается что каждый раз включая омыватель брызгается и на камеру. Установив элетромагнитный клапан и подключив его к заднему ходу на камеру будет брызгаться только если включен задний ход. Справа внизу стойки я устанавливал парктроник и провода заднего хода у меня там уже были, просто врезался и пробросил в верхнюю часть. Клапан врезал рядом с тройником и прикрепил стяжками.  Результат работы на магнитоле https://www.youtube.com/embed/e7EaFRl2OV8 Снаружи https://www.youtube.com/embed/646YdCLyrzM Если кто-то решится повторить, то запаситесь терпением и пивом(мне его не хватило  ). Всем добра))) ------- Посмотрел конструкцию камеры на 2008-2010. Увы мой вариант установки форсунки туда скорее всего не подойдёт так как форма камеры совершенно другая.
--------------------  Dodge Grand Caravan CREW 2011 3.6 00'Chrysler LHS 3.5, 01'Dodge Stratus 2.4 были  |
 |

|
|
23.7.2017, 18:34
Сообщение
#2
|
|
 Координатор КК Смоленск Группа: Член Крайслер Клуба Сообщений: 4 745 Регистрация: 26.4.2010 Из: Россия Пользователь №: 30 273 Реальное имя:Алексей Город:Смоленск
|

-------------------- Додж Караван 2.4 2003 продан
Chrysler Town & Country 3.3 2010 на пневме  hakuna matata «Акуна матата!» Вильям Шекспир: Весь мир – театр, а люди в нем всего лишь актеры. |
|
|
|
|
24.7.2017, 18:01
Сообщение
#3
|
|
 Правление КК  Группа: Правление Клуба Сообщений: 11 619 Регистрация: 26.5.2005 Из: Москва Тёплый стан, Новая Москва Изумрудный, Рогово Пользователь №: 27 Реальное имя:Александр
|
На 2008-10 форма камеры другая. Но вполне себе возможно её не сверлить, а поставить форсунку рядом. Место есть. Особенно, если взять высокую форсунку от "Нивы", которую я ставил на предыдущий кузов. Кстати, отчёт на форуме есть. Лет семь назад делал.
Дим, молодца! Справился-таки. Когда мне звонил, в голосе была растерянность и потерянность. Это всё нехватка пива виновата! -------------------- СHRYSLER T&C 2008 3,8L Touring+ (белый суперхолодильник)
MITSUBISHI COLT 2005 1,3L Мои предыдущие Крайслеры - Dodge Caravan '01 3,3L ; СHRYSLER T&C '05 3,8L Ltd |
|
|
|
|
24.7.2017, 18:04
Сообщение
#4
|
|
|
Правление КК Группа: Правление Клуба Сообщений: 11 619 Регистрация: 26.5.2005 Из: Москва Тёплый стан, Новая Москва Изумрудный, Рогово Пользователь №: 27 Реальное имя:Александр
|
P.S. Посмотрел видос. Понял одно - чем ближе писалка к камере, тем проще её регулировать. Помню, как я замудохался регулировать омыватель камеры на своей предыдущей машине. Даже бубен плохо помогал. А тут бурный поток в глаз. Зачёт!
-------------------- СHRYSLER T&C 2008 3,8L Touring+ (белый суперхолодильник)
MITSUBISHI COLT 2005 1,3L Мои предыдущие Крайслеры - Dodge Caravan '01 3,3L ; СHRYSLER T&C '05 3,8L Ltd |
|
|
|
|
29.7.2017, 9:09
Сообщение
#5
|
|
|
Долгожитель  Группа: Пользователи Сообщений: 925 Регистрация: 17.12.2009 Из: Мытищи Пользователь №: 27 048 Реальное имя:Радик
|
Цитата(DAK @ 23.7.2017, 19:24)  С внутренней стороны намотал изоленты чтобы форсунка зафиксировалась и шланг надевался плотно. Отчет не полный. Изоленту правильную использовал, надеюсь. Синюю? Это очень важный момент в колхозинге. -------------------- Chrysler Grand Voyager 2008 3,8
|
|
|
|
|
29.7.2017, 9:11
Сообщение
#6
|
|
|
Координатор КК Смоленск Группа: Член Крайслер Клуба Сообщений: 4 745 Регистрация: 26.4.2010 Из: Россия Пользователь №: 30 273 Реальное имя:Алексей Город:Смоленск
|
Цитата(am02rus @ 29.7.2017, 10:09) Цитата(DAK @ 23.7.2017, 19:24) С внутренней стороны намотал изоленты чтобы форсунка зафиксировалась и шланг надевался плотно. Отчет не полный. Изоленту правильную использовал, надеюсь. Синюю? Это очень важный момент в колхозинге.
-------------------- Додж Караван 2.4 2003 продан
Chrysler Town & Country 3.3 2010 на пневме hakuna matata «Акуна матата!» Вильям Шекспир: Весь мир – театр, а люди в нем всего лишь актеры. |
|
|
|
|
29.7.2017, 19:36
Сообщение
#7
|
|
|
Казначей КК Группа: Администраторы Сообщений: 16 894 Регистрация: 25.5.2005 Из: Москва, Теплый стан Пользователь №: 9 Реальное имя:Дмитрий
|
Упс. Черная
-------------------- Dodge Grand Caravan CREW 2011 3.6 00'Chrysler LHS 3.5, 01'Dodge Stratus 2.4 были |
|
|
|
|
29.7.2017, 19:37
Сообщение
#8
|
|
|
Координатор КК Смоленск Группа: Член Крайслер Клуба Сообщений: 4 745 Регистрация: 26.4.2010 Из: Россия Пользователь №: 30 273 Реальное имя:Алексей Город:Смоленск
|
Нее ...Дим работать нормально не будет.
-------------------- Додж Караван 2.4 2003 продан
Chrysler Town & Country 3.3 2010 на пневме hakuna matata «Акуна матата!» Вильям Шекспир: Весь мир – театр, а люди в нем всего лишь актеры. |
|
|
|
|
30.7.2017, 1:04
Сообщение
#9
|
|
|
Казначей КК Группа: Администраторы Сообщений: 16 894 Регистрация: 25.5.2005 Из: Москва, Теплый стан Пользователь №: 9 Реальное имя:Дмитрий
|
Ну всё, пойду убьюсь тапком...
-------------------- Dodge Grand Caravan CREW 2011 3.6 00'Chrysler LHS 3.5, 01'Dodge Stratus 2.4 были |
|
|
|
|
30.7.2017, 8:30
Сообщение
#10
|
|
|
Координатор КК Смоленск Группа: Член Крайслер Клуба Сообщений: 4 745 Регистрация: 26.4.2010 Из: Россия Пользователь №: 30 273 Реальное имя:Алексей Город:Смоленск
|
-------------------- Додж Караван 2.4 2003 продан
Chrysler Town & Country 3.3 2010 на пневме hakuna matata «Акуна матата!» Вильям Шекспир: Весь мир – театр, а люди в нем всего лишь актеры. |
|
|
|
|
5.9.2017, 23:36
Сообщение
#11
|
|
|
Казначей КК Группа: Администраторы Сообщений: 16 894 Регистрация: 25.5.2005 Из: Москва, Теплый стан Пользователь №: 9 Реальное имя:Дмитрий
|
А полезная штука получилась. Сегодня наконец испытал в реальных условиях сильного дождя и грязюки.
-------------------- Dodge Grand Caravan CREW 2011 3.6 00'Chrysler LHS 3.5, 01'Dodge Stratus 2.4 были |
|
|
|
| Гость_URRI 39_* |
6.9.2017, 0:02
Сообщение
#12
|
|
Гости |
Надо обмыть, наливай, иначе скоро сломается.)))
|
|
|
|
|
8.9.2017, 3:46
Сообщение
#13
|
|
 "НОРД Авто М" Партнёр Клуба Группа: Член Крайслер Клуба Сообщений: 2 929 Регистрация: 31.10.2005 Из: Кунцевские мы Пользователь №: 644 Реальное имя:Константин
|
Глаз подставляй!
Под камеру...  Дима и обмоет, и нальет.
-------------------- Пежо 107, ДОКАТКА. |
|
|
|
|
14.12.2017, 12:51
Сообщение
#14
|
|
|
Казначей КК Группа: Администраторы Сообщений: 16 894 Регистрация: 25.5.2005 Из: Москва, Теплый стан Пользователь №: 9 Реальное имя:Дмитрий
|
Прям вот сейчас не нарадуюсь на этот лайфхак!!!
-------------------- Dodge Grand Caravan CREW 2011 3.6 00'Chrysler LHS 3.5, 01'Dodge Stratus 2.4 были |
|
|
|
|
10.1.2018, 18:50
Сообщение
#15
|
|
|
Правление КК Группа: Правление Клуба Сообщений: 11 619 Регистрация: 26.5.2005 Из: Москва Тёплый стан, Новая Москва Изумрудный, Рогово Пользователь №: 27 Реальное имя:Александр
|
Цитата(DAK @ 14.12.2017, 12:51) этот лайфхак!!! И ты туда же! И ты великий и могучий начал засорять?!!! -------------------- СHRYSLER T&C 2008 3,8L Touring+ (белый суперхолодильник)
MITSUBISHI COLT 2005 1,3L Мои предыдущие Крайслеры - Dodge Caravan '01 3,3L ; СHRYSLER T&C '05 3,8L Ltd |
|
|
|
|
10.1.2018, 19:19
Сообщение
#16
|
|
|
Партнёр КК Группа: Партнер КК Сообщений: 2 716 Регистрация: 13.6.2011 Пользователь №: 40 943
|
Цитата(Rostik @ 10.1.2018, 19:50) Цитата(DAK @ 14.12.2017, 12:51) этот лайфхак!!! И ты туда же! И ты великий и могучий начал засорять?!!! -------------------- Dodge Grand Caravan 3,6 Pentastar 2011, первый в РБ и СНГ!
Ford Explorer Limited +, 2015 Chevrolet Monte Carlo 1975 Lowrider,единственный в РБ ЗАЗ-965 1965 1,2L 4Х4 Организатор "Ретро-Минск® Автор проекта Ретро-Минск® Александр aka Monte carlo +375296999111 (WhatsApp, Viber) +375297555005 shurin@avtoamerika.by skype: avtoamerika.by |
|
|
|
|
