Ставим комп на CARAVAN-2001 Опции

[Rostik]

Сегодня, дорогие мои колхозники, мы будем ставить бортовой маршрутный компьютер Multi-Set на Караван/Вояджер 2001 модельного года.

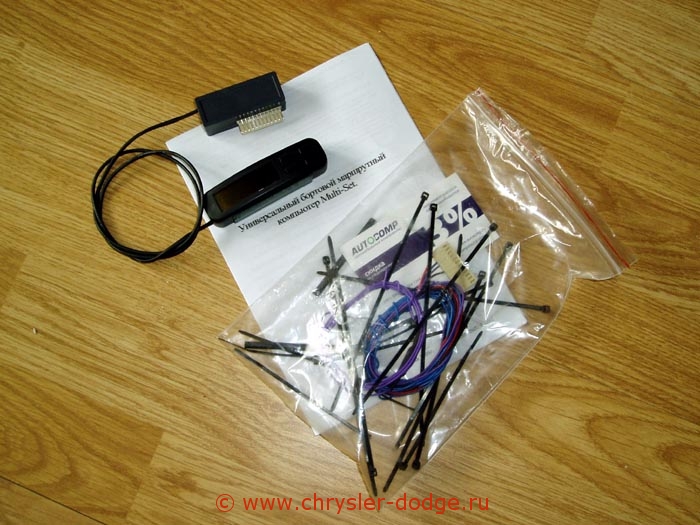

Через интернет-магазин за 2500 рублей был приобретён вот такой набор




В принципе всё необходимое для установки и подключения есть в наборе.
Место для установки нашлось быстро. Это пустая "заглушка" с нескромной надписью "climate control" на блоке управления отоплением и кондиционером.

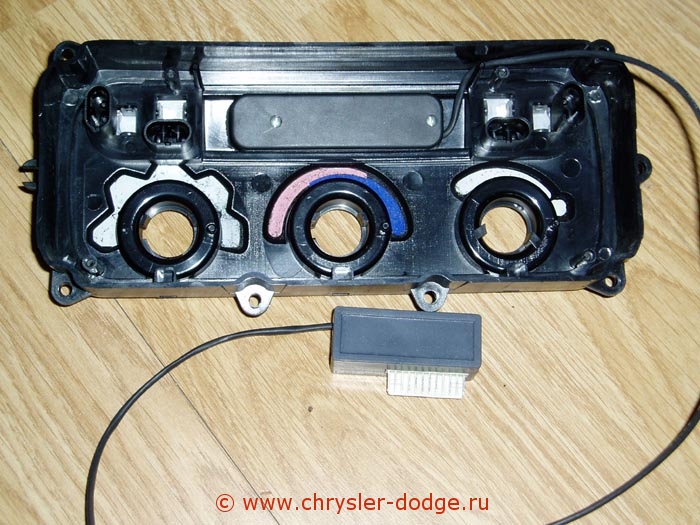

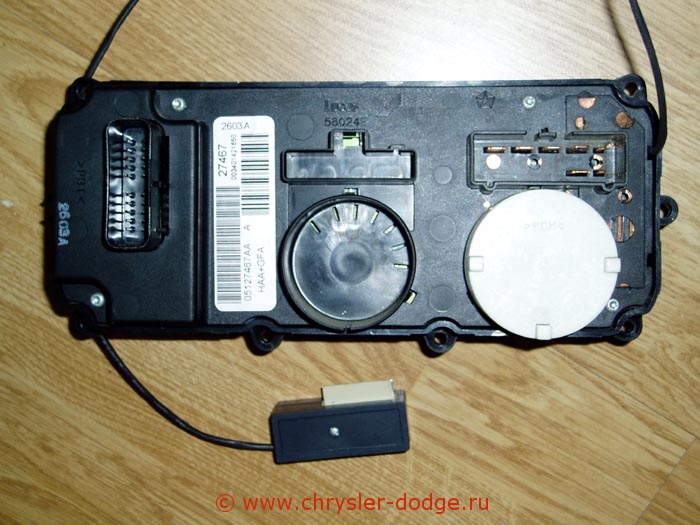

Для монтажа компьютера нужно снять всю центральную консоль. А потом с неё демонтировать блок управления климатом. Аккуратно разбираем этот самый блок, вырезаем окошко под монитор компьютера и плотно вставляем его в отверстие. Зафиксировать компьютер можно термоклеем из пистолета или любым другим способом (например эпоксидкой).

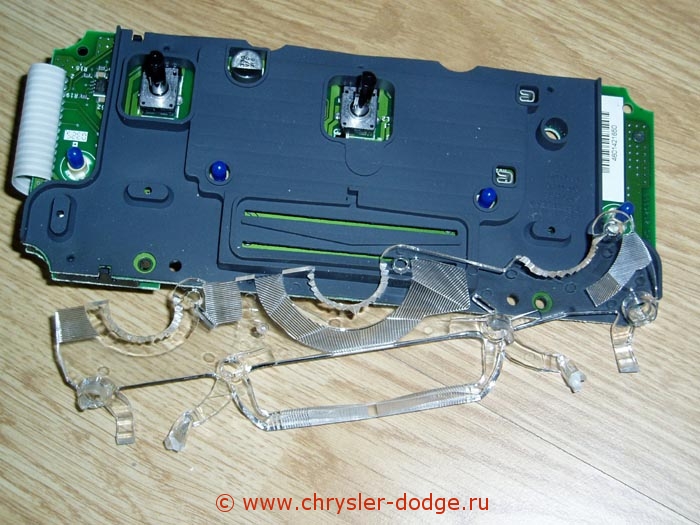

Внутри блока управления климатом есть пластиковый световод.



Нужно обрезать ту его часть, которая заходит мешает установке компьютера. Всё равно она ничего не подсвечивает.

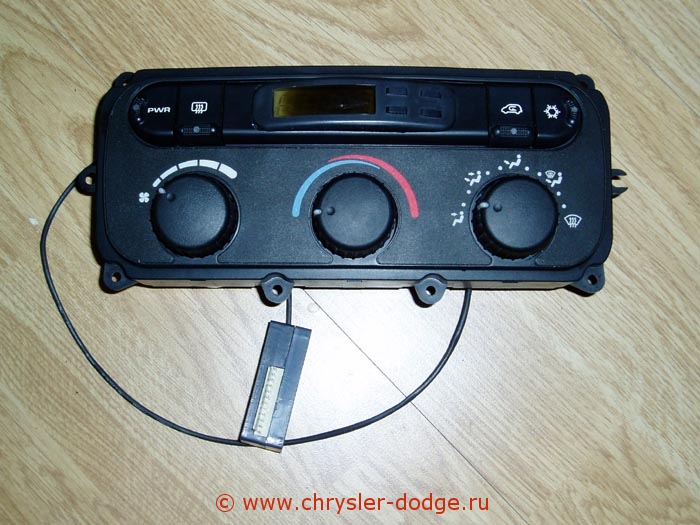

После сборки всё выгладит вот так





Теперь всё несём в машину и подключаем. Питание я взял от рядом расположенной розетки (прикуриватель) Главное выбрать ту розетку, на которой постоянно есть напряжение. На ней нарисован значёк аккумулятора. Это важно! На компьютер должно постоянно подаваться напряжение и не прерываться при любом положении ключа в замке зажигания.
Сигнальные провода я заменил, подпаяв к разъёму телефонный кабель 4Х0,4. Я объединил две жилы кабеля попарно для увеличения сечения провода. Понадобится около 3 метров провода. Сигнальный кабель удобно проложить над панелью приборов, опустить слева от неё и пропустить через резиновую манжету троса замка капота в моторный отсек. Дальше вдоль троса кабель проходит к блоку управления двигателем (он находится перед АКБ). Закрепите кабель с помощью входящих в комплект стяжек на всём его протяжении, чтобы он не болтался и не перетерался.
Сигнал для компьютера удобно взять с разъёмов блока управления двигателем.



Очень удобно и просто снять сигнал с нужных проводов с помощью клемников "чемодан" (в комплект не входят). Они продаются во многих магазинах автозапчастей. В КЭМПе они стоят 3,5 рубля.



Сигнал от датчика скорости автомобиля снимается с клеммы № 66 (син/оранж).
Сигнал управления форсункой можно снять с клеммы № 13 (кор/желт). Это сигнал форсунки №1, но годится и любая другая форсунка. Напомню, что на конце этого провода должен быть припаян защитный резистор (входит в комплект).

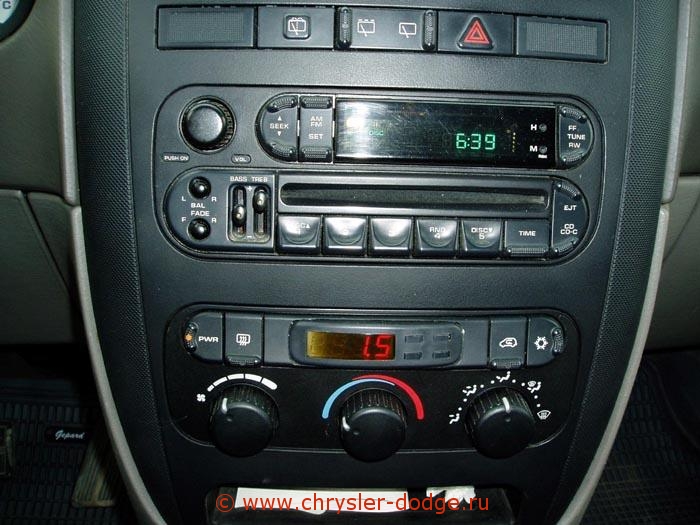

Вот и всё. Ставим всё на место и запускаем двигатель. После настроек (нужно ввести количество цилиндров/форсунок двигателя) можно снимать показания с компьютера. Вот, например, расход бензина на холостых.



Цвет дисплея, как выяснилось уже после покупки, может быть не только красным, но и зелёным. Учтите это при заказе. А вообще, как говорят, прибор можно купить и в магазине. Но служба доставки работает на удивление хорошо и оперативно. Я, как не странно, остался доволен.

Почитать подробно про компьютер можно тут: www.multi-set.ru
Успехов вам, рукастые мои :)




[Архив]

ну, Герой! браво!!!
во вторник на ВГ покажешь?

[Гость_Valeriy_*]

Подключит и я подключил, да вот только настроить не получается.
Вопрс к Rostikу. Получилось ли его настроить этот пресловутый комп.
У меня даже скорость не получается настроить. Только время и настроил,больше ничего не получается. :(

[Гость_vasiliy_*]

а на 2002 год 2.4 литра подкл точно так же????

[Rostik]

Во вторник буду на ВГ. Во всяком случае собираюсь.
С подключением на 2,4 нужно схему посмотреть. Попробую разузнать на неделе.
С настройкой ни каких проблем не возникло. И скорость точно показывает, и обороты, и всё остальное. А на 2,4 вообще настраивать ничего не надо. Всё уже настроено. Главное подключить правильно. Датчик скорости не один. Да ещё и по три провода имеет - два питания и сигнальный. Именно поэтому я и стал подключаться не непосредственно на датчик скорости, а на разъём блока управления двигателем. Обязательно дополню свой отчёт информацией на 2,4 двигун.

[Гость_Vladimir77_*]

Ко всему этому хочу добавить:
на Стратусах 95 и выше - номера контактов теже, но цвет проводов другой.
Поставил себе - оч доволен, но комп вот такой: http://carset.ru/files/foto/chevrolet/lacetti.jpg покупал на www.carset.ru
и оч доволен, по моему мнению он более информативен и опять же, при старте двигла на компе загорается: DODGE STRATUS - пустячок а приятно.
:D

[Гость_Alexcomrad_*]

Ко всему этому хочу добавить:
на Стратусах 95 и выше - номера контактов теже, но цвет проводов другой.
Поставил себе - оч доволен, но комп вот такой: http://carset.ru/files/foto/chevrolet/lacetti.jpg покупал на www.carset.ru
и оч доволен, по моему мнению он более информативен и опять же, при старте двигла на компе загорается: DODGE STRATUS - пустячок а приятно.
:D

А куда воткнул то? Фотку хоть покаж. :)

[Гость_Vladimir77_*]

А куда воткнул то? Фотку хоть покаж. :)

Покажу, только вот умерла карта в фотике, а телефоном щёлкать - хреново.
Туморро, послетуморро, куплю карту и сфотаю абязательна.
А поставил на потолок, между козырьков, тормодатчик вывел под торпеду - врёт, сёдня перепрятал в порог - вроде правильно показывает.
:cool:

[Rostik]

Прикольный вариант. Жду фото с нетерпением.

[Гость_Михалыч_*]

Поддерживая всеобщую эйфорию, тоже начал неспешные телодвижения в данном направлении :)

[Гость_Alexcomrad_*]

Одного не могу понят, почему вы все так упорно не хотите исспользовать штатное место?

[Гость_Vladimir77_*]

Одного не могу понят, почему вы все так упорно не хотите исспользовать штатное место?

Дык где его взять то, штатное место?!
Нету в стратусе 95 такого места.
И в караване до 2001 тожа нема.
Вот и припендосим как можем.

[Гость_Alexcomrad_*]

Одного не могу понят, почему вы все так упорно не хотите исспользовать штатное место?

Дык где его взять то, штатное место?!
Нету в стратусе 95 такого места.
И в караване до 2001 тожа нема.
Вот и припендосим как можем.

ЕСТЬ, ВО ВСЕХ МАШИНАХ!

[Гость_Михалыч_*]

Одного не могу понят, почему вы все так упорно не хотите исспользовать штатное место?

Где это место ? Между козырьков, на потолке !? Ну так во-первых нужно покупать другой плафон, во-вторых далеко тянуть проводку, ну и главное на комп. нужно смотреть. Это что, каждый раз задирать глаза на потолок.
Был-бы я более рукастый, то вообще заделал бы в штатный тахометр (там самое место для компа), а кнопки вытащил на подрулевой.

[Гость_Vladimir77_*]

ЕСТЬ, ВО ВСЕХ МАШИНАХ!

Например?
или ты имеешь ввиду вот это: http://home.att.net/~t.vago/howto/ja_cmtc.html
так такая панелька стоит там 200 уёв, а тут все 300!!!
а штатного места, НУ НЕТУ в Стратусах и Караванах 95-2001 !!!

Чё фото прислать?!

[Said]

Одного не могу понят, почему вы все так упорно не хотите исспользовать штатное место?

Дык где его взять то, штатное место?!
Нету в стратусе 95 такого места.
И в караване до 2001 тожа нема.
Вот и припендосим как можем.

Может потому что у меня Limited, но комп заводской есть, на потолке. Показывает: компас-термометр, средний расход, моментальный расход, запас хода по остатку в баке и среднему расходу, пробег от момента обнуления, время с момента обнуления.
Вот такой вот компец.
Кстати, рядом там же на потолке, еще кроме места для очков есть три кнопки с изображением "домика со стрелкой вверх" и на каждой 1, 2 и 3 точки. Подскажите что это может быть.

[Гость_Alexcomrad_*]

Если машины штатно комплектуются трипами, то и место под них есть. Логично? То что он расположен для кого то неудобно или стоимость панелек высокая- это другой вопрос. Просто моё глубокое имхо, что кроме установки в штатное место, всё остальное- КОЛХОЗ.

[Гость_Alexcomrad_*]

Одного не могу понят, почему вы все так упорно не хотите исспользовать штатное место?

Дык где его взять то, штатное место?!
Нету в стратусе 95 такого места.
И в караване до 2001 тожа нема.
Вот и припендосим как можем.

Может потому что у меня Limited, но комп заводской есть, на потолке. Показывает: компас-термометр, средний расход, моментальный расход, запас хода по остатку в баке и среднему расходу, пробег от момента обнуления, время с момента обнуления.
Вот такой вот компец.
Кстати, рядом там же на потолке, еще кроме места для очков есть три кнопки с изображением "домика со стрелкой вверх" и на каждой 1, 2 и 3 точки. Подскажите что это может быть.

Это автоматическое открывание ворот гаража- забей.

[Гость_Blade_*]

Кстати, рядом там же на потолке, еще кроме места для очков есть три кнопки с изображением "домика со стрелкой вверх" и на каждой 1, 2 и 3 точки. Подскажите что это может быть.

Если не ошиваюсь. То на эти кнопки пиндосы програмируют свои ворота и гаражи. :oops:

[Гость_Vladimir77_*]

Может потому что у меня Limited, но комп заводской есть, на потолке. Показывает: компас-термометр, средний расход, моментальный расход, запас хода по остатку в баке и среднему расходу, пробег от момента обнуления, время с момента обнуления.
Вот такой вот компец.

вот именно он то и есть: http://home.att.net/~t.vago/howto/ja_cmtc.html
ставится штатно на все крайслеры, но не во всех комплектациях присуствует под него место, берёт инфу от шины CCD,
но ввиду дороговизны данного девайса, мы тут и припендосим отечественные разработки. :D
