Очередной колхоз Вояджер 2002., Ксенон, линзы в ПТФ. Опции

[Sergyo Lione]

Итак, начнем.
Очередной колхоз практически завершен. Результатом этой эволюции явились линзованные ПТФ с ксеноном на Воджере 2002 г.р.
Сразу должен выразить благодарности:
alkuz'у - за идею, практическую реализацию и воплощение проекта практически на 80%.
тов. Инкогнито - за помощь в установке, настройке, долготерпение и золотые руки.

А теперь поехали.

Мысль поставить на своего коня ПТФ-ки витала уже давно. Практическое воплощение этой идеи было мною проделано еще ранней весной. С помощью того же тов. Инкогнито мы вкорячили какие то кЕтайские ПТФ-ки, которые полопались в этот же вечер. С тех пор мысль о ксеноне в ПТФ не покидала меня уже совсем. Примерно в это же время состоялся первый мой разговор с Александром (alkuz'ом) на предмет теоретической части ПТФ на Вояджере. Он то и заинтриговал меня каким то своим видением этого решения, но при этом ни словом не обмолвился о практическом воплощении, тонко намекая на то, что решение у него уже есть и в скором времени оно будет не только на бумаге. Так прошло лето. Наступила осень, а вместе с ней начались ранние сумерки. И вот однажды наступил час Хэ - Александр передал таки мне частично готовое решение в виде комплекта "фары+ксенон+крепления". Для воплощения всего этого безобразия в реальности оставалось немного - найти время, подъемник, инструменты и желание. Желания было полно, а вот с остальным было напряг. Как всегда на помощь пришел соклубник-сосед (тов. Инкогнито). У него из списка оказались - подъемник и инструменты. А также золотые руки. И вот мы уже у него в мастерской. Вояджер висит на подъемнике, фары и бампер сняты дабы обеспечить полный и удобный доступ к месту священнодействия:

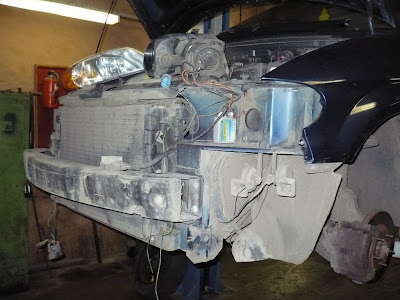

Собственно вот оно... место.. священнодействия... тут будут фары прикреплены:

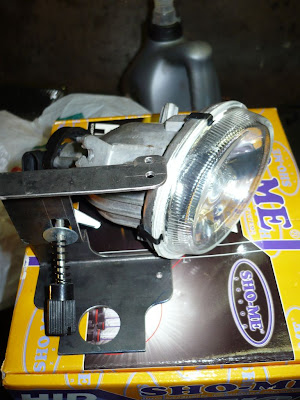

А вот так выглядят фары в комплекте с креплением. Вид сбоку.

Вид спереди:

Вид сбоку - в собранном состоянии. На заднем плане блоки от головного света:

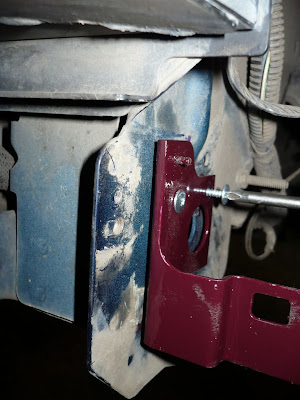

Кронштейны пришлось немного доработать. Ибо Александр делал их под свой Воджер, а как оказалось на практике наши с ним Вояджеры отличались не только цветом... Даже пришлось вспомнить свою бурную молодость газоэлектросварщика. Руки, как оказалось - помнят. Но как то уже хреново. И вот устанавливаем доделанный и покрашенный кронштейн на место. Краска - какая была под рукой (в смысле цвета), да и все равно не видно будет под бампером и ПТФ.

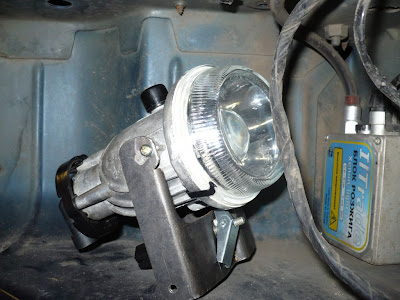

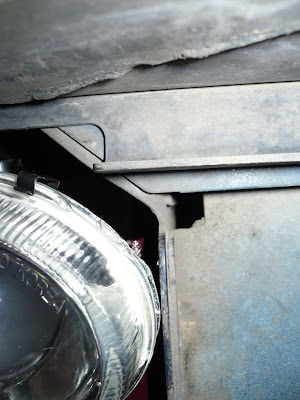

При установке снова пришлось немного проявить смекалку. Иначе фара упиралась верхним краем и не вставала на место. Вот тут, вверху, фара и упиралась:

А теперь не упирается. И есть куда поднять в случае чего.

Вид сверху:

Тут я должен сделать небольшое лирическое отступление. Так как проводка у меня уже вся была, то этот момент я не описываю. В процессе инсталляции были проблемы с ксеноном, он то включался, то не включался, то одна фара то вторая. Впоследствии оказалось, что один из переходников жутким образом глючил, за что и был вырезан и выброшен.
И вот счастливый миг! Включаем -

Поправляем, выравниваем:

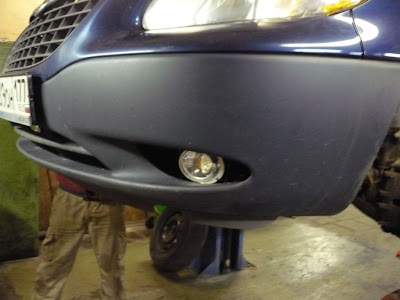

Вешаем бампер на место, вообщем все собираем:

После того, как повесили и уже почти закрепили бампер, обнаружили, что фары нижним краем таки упираются. пришлось его снова снимать и немного подрезать.
А вообще-то неплохо получилось, кмк...

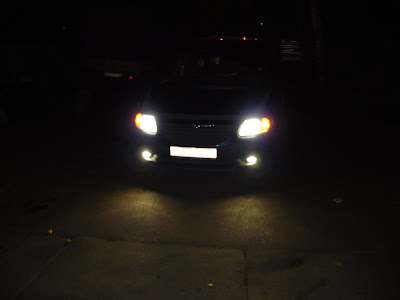

И вот счастливый миг. Выезжаем на улицу.

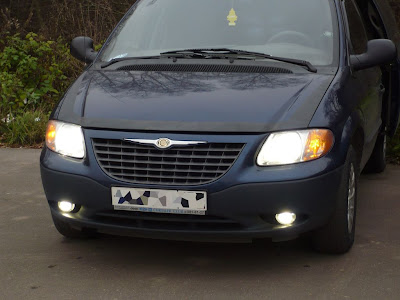

А вот и на следующее утро:

В общем и целом стало лучше. Виднее. Можно даже не включать головной свет, а ездить с ПТФами. И еще - как ни странно, в тот же вечер заметил - на МКАДе в крайнем левом ряду ехал до дома, практически все уступали дорогу. Хотя до установки ПТФ ездил также, редко кто добровольно уходил вправо. Да и не только вечером и не только на МКАДе такая фигня стала приключаться. Приятно, черт побери.
Еще раз большущее спасибо Александру и тов. Инкогнито за воплощение моей мечты в реальность.
По всем вопросам готов ответить тут или в ЛС.

[Bes]

Поздравдляю!
Пасиба - Тему расклрыли показательно.-)

[MaXXXim]

Воспользуюсь любезным предложением:
Отверстия под ПТФки в бампере уже были?
И по подключению, как именно фары включаются, отдельной кнопкой? Интересно, где кнопку ставили.

[Sergyo Lione]

Воспользуюсь любезным предложением:
Отверстия под ПТФки в бампере уже были?
И по подключению, как именно фары включаются, отдельной кнопкой? Интересно, где кнопку ставили.

Отверстия штатные, как у всех... Тут ничего не колхозил...
Фары пока что включаются вместе с габаритами. Обычное управление через реле. В будущем планирую завести на IPM и поставить штатную включалку. При штатном подключении требуется реле, предохранитель и включатель. Первые два пункта у меня есть и установлены, проводка в IPM уже заведена. Осталось найти только включалку.

[Kozyka]

Отличная затея! Исполнение на 5+! Заинтересовало! Поэтому вопросик- что за фары и кронштейн(где такой приобрести? или чертёжик)

[Sergyo Lione]

Отличная затея! Исполнение на 5+! Заинтересовало! Поэтому вопросик- что за фары и кронштейн(где такой приобрести? или чертёжик)

Кхм... сосед говоришь? А не ты ли на белом Вояджере паркуешься на Сахалинской улице?

[alkuz]

Отличная затея! Исполнение на 5+! Заинтересовало! Поэтому вопросик- что за фары и кронштейн(где такой приобрести? или чертёжик)

Ну это видимо ко мне вопросик, так как в этой части я рукоблудил...
Фары штатные от Hundai Sonata - очень они меня порадовали конструкцией и дизайном. Брал на авторынке, так как у официалов они запредельных денег стоят, а так по 1050руб за штучку получилось. Материал конструкции - металл/стекло. Чертежи есть, но в расширении ACAD - *.dwg И конечно требуют доводочки, по результатам практической реализации.

[Kozyka]

Отличная затея! Исполнение на 5+! Заинтересовало! Поэтому вопросик- что за фары и кронштейн(где такой приобрести? или чертёжик)

Ну это видимо ко мне вопросик, так как в этой части я рукоблудил...
Фары штатные от Hundai Sonata - очень они меня порадовали конструкцией и дизайном. Брал на авторынке, так как у официалов они запредельных денег стоят, а так по 1050руб за штучку получилось. Материал конструкции - металл/стекло. Чертежи есть, но в расширении ACAD - *.dwg И конечно требуют доводочки, по результатам практической реализации.

Спасибо за информацию! Но в компах и всё что сними связано я полный ноль, расширение АСАD-*.dwg для меня тёмный лес! Попроще возможно?
Для Sergyo Lione у меня караван тёмно зелёный на Камчатской.

[alkuz]

....расширение АСАD-*.dwg для меня тёмный лес! Попроще возможно?...

чёньть придумаем!

[Sergyo Lione]

Для Sergyo Lione у меня караван тёмно зелёный на Камчатской.

О КАК!!!!!
Значит в этой части Гольяново нас уже ЧЕТВЕРО!!!!
У меня синий Вояджер на Уссурийской. Гараж на Курганской.
Обращайся в ЛС - дам телефон свой, - распечатаю тебе чертежик. Только счас у alkuza его выциганю

[Kozyka]

Для Sergyo Lione у меня караван тёмно зелёный на Камчатской.

О КАК!!!!!
Значит в этой части Гольяново нас уже ЧЕТВЕРО!!!!
У меня синий Вояджер на Уссурийской. Гараж на Курганской.
Обращайся в ЛС - дам телефон свой, - распечатаю тебе чертежик. Только счас у alkuza его выциганю

Случайно не ЗАО"Симхо" на Курганской д.1

[ruslun]

А можно автокадовский файлик?

[Sergyo Lione]

Случайно не ЗАО"Симхо" на Курганской д.1

Не. Не тама.

[Гость_kuznetsov177_*]

Дайте чертёжик крепления!!!!!!!
Пожалуйста.

[alkuz]

Обращайся в ЛС - дам телефон свой, - распечатаю тебе чертежик. Только счас у alkuza его выциганю

А так и выциганил! Так что, за чертежами стучитесь к Sergyo...

[Sergyo Lione]

Обращайся в ЛС - дам телефон свой, - распечатаю тебе чертежик. Только счас у alkuza его выциганю

А так и выциганил! Так что, за чертежами стучитесь к Sergyo...

Ага.. выциганил...
Только на мой вопрос по чертежу ты так и не ответил
