Bcm&power Sliding Door, Вопрос на засыпку Опции

[Минчанин]

О каких посадочных идёт речь? Двери абсолютно одинаковые независимо от длины базы, наличия привода, Додж это или Крайслер.

В воскресенье попробую тестером глянуть величину сигнала идущего от BCM к дверному модулю. Может проще будет заколхозить подачу управляющего сигнала на модуль напрямую с тумблера вобход ВСМ.

Если будешь перепрограммировать бодик, то узнай, надо ли программировать при установке второго электропривода (левого) если один (правый) уже стоит с завода.

[Гость_Bobasun_*]

О каких посадочных идёт речь? Двери абсолютно одинаковые независимо от длины базы, наличия привода, Додж это или Крайслер.

В воскресенье попробую тестером глянуть величину сигнала идущего от BCM к дверному модулю. Может проще будет заколхозить подачу управляющего сигнала на модуль напрямую с тумблера вобход ВСМ.

Если будешь перепрограммировать бодик, то узнай, надо ли программировать при установке второго электропривода (левого) если один (правый) уже стоит с завода.

Пасадочные места в дверях.... В Major-auto считают, что все двери разные... спорить с ними я не стал.

Мысль заколхозить отдельный блок посещала, но если бы знать каким сигналом он запускается.

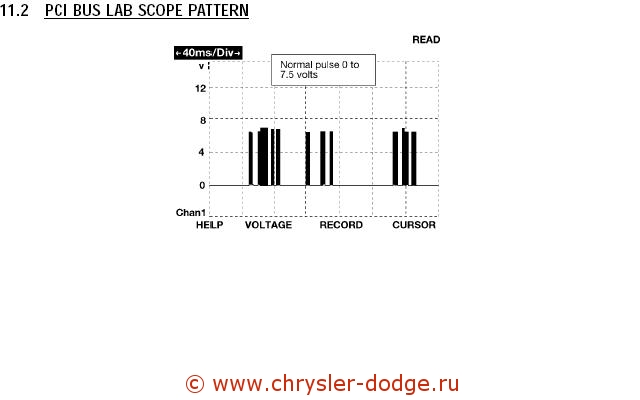

Про сигнал PCI шины вычитал, что его амплитуда 7,5 Вольт.



А манипуляции с DRBIII (судя по сервис мануалу) сводятся к замене ВСМ или модуля контроля дверей т.е. чего-то типа "включить функцию..." не нашел. В будни буду обзванивать сервисы по данному вопросу, может что и прояснится.

Сообщение отредактировал Bobasun - 1.12.2007, 19:37

[Гость_Bobasun_*]

"Жаль, что не удалось послушать начальника транспортного цеха" (Жванецкий М.) Пока удалось получить информацию лишь о том, что Модули в дверях должны либо обнуляться, либо прописываться в ВСМ. 100% гарантии на успех никто не дает .

[AlexCar]

Да другой там бодик ......, другой. Перепрограммировать нельзя.
Если на машине были электростёкла и ц.замок, значит стоит Мидлайн бодик, а для сдвижных дверей требуется Хайлайн.
Да, кстати, совсем забыл, все Хайлайн стояли на машинах с Секюрити (VTSS и SKREEM), так что если возьмёте бодик с помойки, то распрощаетесь со своим PCM, он поймает из бодика запрос соответствия ПИН кода и заблокируется.

Сообщение отредактировал AlexCar - 4.12.2007, 19:09

[Минчанин]

"Жаль, что не удалось послушать начальника транспортного цеха"

Если ты имел ввиду меня, то особо нет с чем выступать.
Померял я напругу на контактах разъёма С309 (около правой стойки) относительно земли. Разъём не рассоединял, так как разъединив потерялся бы сигнал с концевиков положения двери и ВСМ не реагировал бы на нажатие кнопки. Первое значение - дверь в открытом положении, второе - дверь закрывается после нажатия кнопки.
Контакт:
№1 0/23mV - контакт земли (странно почему изменяется, может где контакт ненадёжный, но всё хорошо работает)
№2 0/0 - разъём моторчика замка (он и не должен был меняться, центральный замок я не включал)
№3 1/120mV - концевик двери
№4 0/0 - разъём моторчика замка (он и не должен был меняться, центральный замок я не включал)
№7 6/6mV - управляющий сигнал (как ни странно, но никакой реакции ни на кнопку, ни на положение двери я не заметил)
№8 от 0 до 300mV (показания постоянно колебались вне зависимости от кнопки и двери) - РСI шина
№10 12V (напряжение питания модуля, во времени неизменно)

Вот такие дела

[Минчанин]

Да другой там бодик ......, другой. Перепрограммировать нельзя.
Если на машине были электростёкла и ц.замок, значит стоит Мидлайн бодик, а для сдвижных дверей требуется Хайлайн.

А если стояла только одна электродверь, воспримет бодик установку электропривода во вторую дверь?

[AlexCar]

Да другой там бодик ......, другой. Перепрограммировать нельзя.
Если на машине были электростёкла и ц.замок, значит стоит Мидлайн бодик, а для сдвижных дверей требуется Хайлайн.

А если стояла только одна электродверь, воспримет бодик установку электропривода во вторую дверь?

Да.

[Гость_Bobasun_*]

"Жаль, что не удалось послушать начальника транспортного цеха"

Если ты имел ввиду меня, то особо нет с чем выступать.
Вот такие дела

Уважаемый Минчанин, ни в коем случае я Вас не имел ввиду и вообще никого не хотел обидеть или зацепить. Просто я надеялся получить приговор от гуру и мои надежды оправдались - спасибо AlexCar . Единственное я не понял, если у Минчанина, стоит по ВИНу такой же ВСМ, как и у меня и есть сдвижная электродверь, то как отличить Хайлайн от Мидлайн? Только подключив DRBIII? Или ВСМ программируется под конкретную машину?

[AlexCar]

..... Единственное я не понял, если у Минчанина, стоит по ВИНу такой же ВСМ, как и у меня и есть сдвижная электродверь, то как отличить Хайлайн от Мидлайн? Только подключив DRBIII? Или ВСМ программируется под конкретную машину?

Совершенно верно, Part номер ни о чём не говорит, Все бодики заказываются с программированием под конкретный автомобиль, заполняется специальный формуляр и при этом обязательно сдаётся старый бодик. Как деталь их всего, помоему, только 2 вида (на эту машину естественно), непомню, надо в Паисе смотреть. Версию бодика естественно можно посмотреть только с помощью ДРБ в модуль дисплей. Причём такая заморочка присутствует только на Вояджерах с 2001 года, на других Хруслерах такого нет! С появлением на новых моделях шины CAN (B) вааще всё стало интересно, но это отдельный разговор.

[Гость_Bobasun_*]

Подключили DRBIII - модули дверей видны, двери двигаются. Но от кнопок на консоли, стойках и пульта не работают. Все концевики работают правильно. Вопрос в чем... DRBIII сам подает сигналы в модули дверей или через BCM? Как выглядит сигнал Wake UP? После измерений Минчанина (№7) похоже, что он очень короткий.

[Гость_Бибигон_*]

Добрый день. Понимаю что тема старая и наверно давно закрытая, но тут столкнулся с одной проблемой... Мне кажется Вы можете подсказать ответ, если решили свою проблему со сдвижными дверями. Вообщем так. У моей машины две сдвижные двери и обе нормально работали, но до поры до времени. Сейчас левая дверь работает в штатном режиме, а левая только притягивается или приоткрывается - движения самой двери нет. Причем мне кажется что проблема не вмеханике, а в электрике. Дело в том, что дверь начинает движение, но потом останавливается, сразу после щелчка в замке, на дальнейшие призывы к движению не отвечает. Закрываться вообще не хочет, только притягивается. Может быть дело в каких-то дополникельных датчиках, которые у меня могли сломаться, а у Вас просто отсутствуют?
С уважением, Игорь.

[Гость_dimarup_*]

Трос отсоедини и стопор (он переключает концевик) защёлкни рукой на полуоткрытой двери. Потом нажми на кнопку открывания двери.

Ну, вообщем, как говорится: "Факир был пьян и фокус не удался!". Трос отсоединил (хоть дверь и стопорилась в крайних положениях, но прозвонка показала, что концевик не срабатывает), зафиксировал в положении "открыто".... и ничего. Дверь не реагирует. На всякий случай поменял двигатель - результат нулевой. Может эта функция DRBIII включается? Или может есть способ, как определить - приходит сигнал на модуль дверей или нет.

Советую подцепить DRB и активировать эту функцию если БОДИ позволит.

[Гость_Lavrick_*]

Добрый день. Понимаю что тема старая и наверно давно закрытая, но тут столкнулся с одной проблемой... Мне кажется Вы можете подсказать ответ, если решили свою проблему со сдвижными дверями. Вообщем так. У моей машины две сдвижные двери и обе нормально работали, но до поры до времени. Сейчас левая дверь работает в штатном режиме, а левая только притягивается или приоткрывается - движения самой двери нет. Причем мне кажется что проблема не вмеханике, а в электрике. Дело в том, что дверь начинает движение, но потом останавливается, сразу после щелчка в замке, на дальнейшие призывы к движению не отвечает. Закрываться вообще не хочет, только притягивается. Может быть дело в каких-то дополникельных датчиках, которые у меня могли сломаться, а у Вас просто отсутствуют?
С уважением, Игорь.

ПРивет! Такая же проблема... Как Вы её решили?

[sasha2]

Привет! Как Вы решили?

[Tax]

Смотри проводку силовую на дверь. В низу под порогом пластиковая цепочка. Там проводка на дверь. Провода имеют там склонность переламываться. была такая проблема.

[Nevermore]

установил весь эл. пакет. не работает. диагностика показала-нет связи с АКПП. блок управления от авто с АКПП у меня МКПП 2.5 СRD. думаю менять блок на дверях. кто знает подскажите номер

[Koxx]

установил весь эл. пакет.

Если и BCM тоже, то какой (с чего)?

диагностика показала-нет связи с АКПП.

Диагностика какого из блоков?

[Nevermore]

ВСМ не менял связи нет с блоком управления дверей. как узнать ВСМ поддерживает эту функцию?

[Koxx]

На угад - в BCM функция просто выключена.
А вот по модулям дверей и догадок нет - есть ли там возможность вкл/откл АКПП или только замена/прошивка.

[Nevermore]

если ВСМ функция выключена то можно включить. как?
