Итак после давней установки потолочного телека, было решено добавить камеру заднего вида.
Устанавливать ее решили в плафон подсветки номера

Дано:

плафон и камера



Приступаем к работе

1) Делаем в плафоне отверстие диаметром с камеру



2) Подгоняем четко по диаметру - вот что получилось





3) Так как теперь подсветки номера у нас нету, то ее надо сделать (решено поставить былые светодиоды), сверлим 2 отверстия (диметром точно под светодиоды).



Диоды были взяты уже готовые под 12 вольт и с цоколем. Разгибаем кончики и снимем цоколь



изолируем и припаиваем провода



вставляем в отвестия диоды и проводку



вот результат




на конец провода ставим оставшийся разъем



Отверстия для проводов, а также провода внутри разъема и диоды, заливаем поксиполом

4) Теперь идем в машину, так как провод частично по салону был проложен еще когда ставили телек, то теперь прокладываем его по крышке багажника. Для работы камеры нам надо провод видео и +12 вольт. В нашем телевизоре есть функция для камеры заднего вида. Это проводок, на который при включении заднего хода включается монитор и сразу выводит сигнал с камеры (как только задний ход выключаем - 12 вольт пропадает и монитор выключается)

Соответственно мы протаскиваем видео кабель и 12 вольт берем от заднего фанаря и тоже протаскиваем в крышку багажника.




соединяем все провода

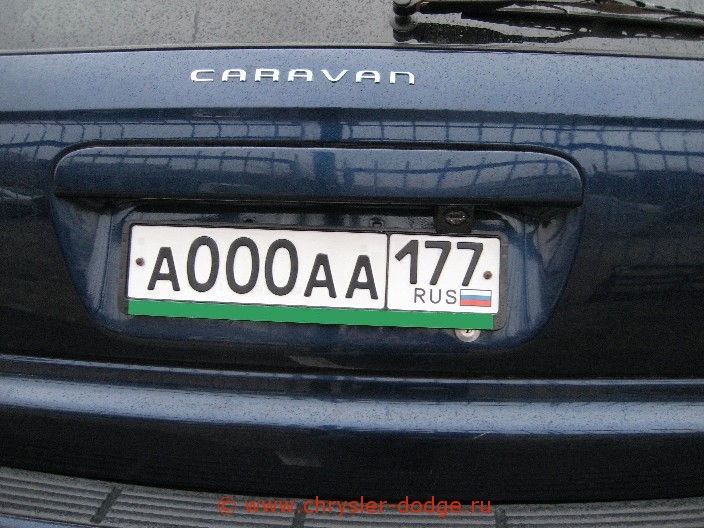

Все готово - вот результат работы, теперь выставляем ее ровно, и по пириметру промазываем силиконовым герметиком




подсветка номера

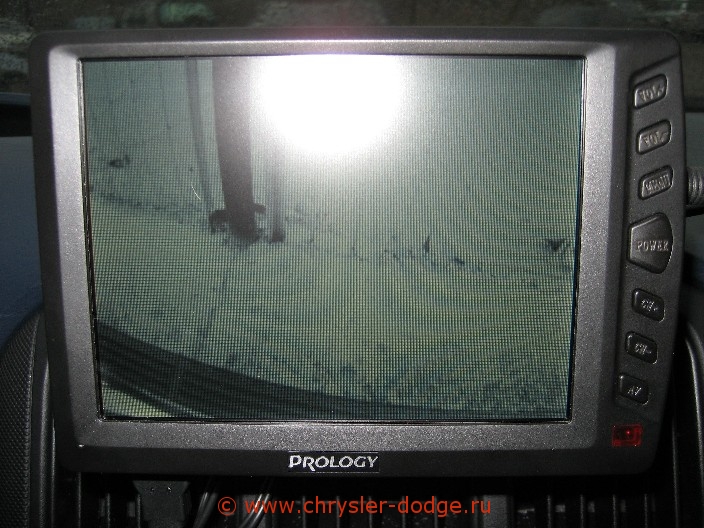

вот так на экране теперь видно что ссзади, зона охвата по ширене практически весь бампер, по длине около 1.5 метров



С Уважением Константин

[Архив]

[Гость_Wizard_*]

Не перевелись ещё "Левши" на Русси! Идея хороша, но судя по машинке, оченна скоро камера ослепнет от грязи!
Тёщю с тряпкой в студию!
Недорого продам идею! От прыскалки на задную щётку делаем отвод и обеспечиваем камеру отдельным распылителем!
Удачи!

Сообщение отредактировал Wizard - 20.11.2007, 12:52

[Said]

Тоже озабоченный. Пока придумал сверлить железо прямо под номеров.
Несколько вопросов:
Диаметр отверстия что сверлил под камеру?
Конусные прокладки не использовал (не видно)?

[Минчанин]

Не плохо былоб её по-глубже в прозрачную пластмаску засунуть, с глаз долой. А подсветка номера в темноте освещает номер или только формально присутствует?

[Kony]

Диаметр отверстия что сверлил под камеру?
Конусные прокладки не использовал (не видно)?

в металле ничего не сверлил, только пластиковый плафон, камера диаметром 3 см, глубиной 5 см

прокладки конусные искользовал ссзади, там где гайка

А подсветка номера в темноте освещает номер или только формально присутствует?

номер освещается также как и освещался раньше - только центральная часть

[Said]

в металле ничего не сверлил, только пластиковый плафон, камера диаметром 3 см, глубиной 5 см
прокладки конусные искользовал ссзади, там где гайка

Так прокладки для того и нужны (обе) чтобы под углом основание пройти и плотненько затянуть и цивильненько загерметизировать.
Себе заказал вот такую, пока жду. Но там инфракрасная, (а может просто с подсветкой)



Сообщение отредактировал Said - 20.11.2007, 13:52

[Гость_sam01_*]

Браво!
Наш человек!!!:))))

[Said]

А что с форумом? Нажал "Квик эдит" и сообщение все пропало. Во блин, снова все видно

Сообщение отредактировал Said - 20.11.2007, 13:50

[Kony]

Так прокладки для того и нужны (обе) чтобы под углом основание пройти и плотненько затянуть и цивильненько загерметизировать.

Я понимаю для чего они нужны, но здесь их использовать было невозможно - из-за конструктива плафона подсветки номера

[Serg3301]

Не плохо былоб её по-глубже в прозрачную пластмаску засунуть, с глаз долой.

+1. И от грази получше будет защищена.

[Kony]

Не плохо былоб её по-глубже в прозрачную пластмаску засунуть, с глаз долой.

+1. И от грази получше будет защищена.

глубже нету места - это максиму

[Гость_MachoMan_*]

Нужная вешь, ничего не скажешь, у меня тоже, когда козырек ДВД стоял, тоже был озабочен идеей про камеру и надо сказать даже ее купил, но стоило это сделать, как ДВД ушел по грыбы и по ягодицы. обидно.
Да, а что народные умельцы с фигурными отвертками придут и скрутят, не боимся?
камера поди не 20 рублей стоит....

[Гость_Alexcomrad_*]

Не первый раз вижу подобное произведение, и не первый раз задаюсь вопросом- почему не за стеклом то? Зачем камеру обязательно вытаскивать на улицу?

Сообщение отредактировал Alexcomrad - 20.11.2007, 20:31

[Гость_Milord_*]

Тоже думал об установке камеры, но грязь постоянная в России не дает покоя, буду думать о установке за стеклом задней двери, щетка опять-же и защита от вандалов

[Serg3301]

Не первый раз вижу подобное произведение, и не первый раз задаюсь вопросом- почему не за стеклом то? Зачем камеру обязательно вытаскивать на улицу?

За стеклом она не увидит бампер. Даж то, что ближе полуметра от бампера. А так я и без камеры могу парковаццо.

[Гость_Alexcomrad_*]

За стеклом она не увидит бампер. Даж то, что ближе полуметра от бампера. А так я и без камеры могу парковаццо.

Как так не увидит? Какой у неё тогда угол обзора? Естесно надо распологать не тупо горизонтально, а немного вниз. А вообще, кто нить пробовал? Я не утверждаю конечно, а рассуждаю теоретически, но имхо должно получиться.

Сообщение отредактировал Alexcomrad - 21.11.2007, 15:56

[VlaV]

Эх, сделано хорошо. Да и место для камеры выбрано со вкусом.
Вот только камеру бы поменьше, есть диаметром 19 мм, и под эти камеры есть объективы с углом 110 градусов. А если брать монохромную, с хорошей чуствительностью, то ей и подсветка не нужна, хватит света фонарей.

[Serg3301]

За стеклом она не увидит бампер. Даж то, что ближе полуметра от бампера. А так я и без камеры могу парковаццо.

Как так не увидит? Какой у неё тогда угол обзора? Естесно надо распологать не тупо горизонтально, а немного вниз. А вообще, кто нить пробовал? Я не утверждаю конечно, а рассуждаю теоретически, но имхо должно получиться.

Камера тут не при чём, если есть в досягаемости караван, то попробуй собственными глазами оценить обзор вниз через заднее стекло.

[Гость_Alexcomrad_*]

Камера тут не при чём, если есть в досягаемости караван, то попробуй собственными глазами оценить обзор вниз через заднее стекло.

А если камеру направить в предварительно присандаленое зеркало?

[Гость_Daddys Van_*]

Мой вариант с ИК-камерой, делал год назад.
