Сегодня, мой дорогой читатель, я расскажу тебе, как рыжий габарит в фаре твоего Каравана или Вояджера переделать на белый , соответствующий ГОСТу.

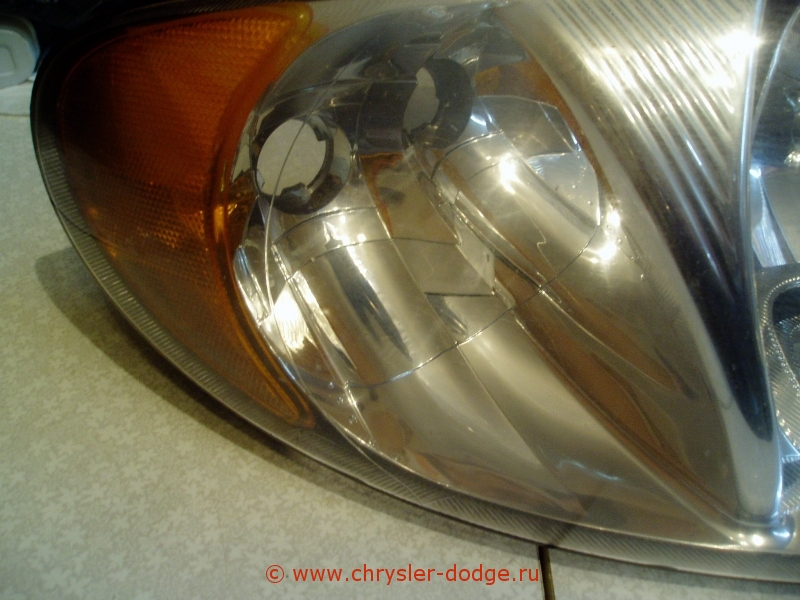

Сначало нужно снять с машины фары. Открываем капот, берём торцевой ключик на 8 и откручиваем три болта над фарой. Всё, можно вынимать. Аккуратно вынимаем патроны с лампой габарит/поворот и головного света. ВНИМАНИЕ! Трогать пальцами стекло лампы головного света нельзя! Галогенка этого не переживёт и стекло её расплавится от жира. Лучше сразу одеть какой-то защитный колпак (типа картонной трубочки) или соблюдать осторожность. Вот наша фара до переделки А вот детали, которые нужно прикупить в магазине совковых автозапчастей. Это повторитель указателя поворотов для ВАЗ-2106, лампочка безцокольная 12v5w (лучше импортная), резиновый чехол патрона, два провода с клеммой "мама" 6,3мм. Всё, конечно, в двух экземплярах. Годятся ТОЛЬКО повторители от ВАЗ-2106. В других лампа сидит ОЧЕНЬ глубоко и её просто не будет видно. Проверено. Из ВАЗовского повторителя нужно ножовкой по металлу вырезать вот такую деталь. Этот полуфабрикат нужно обработать напильником, чтобы убрать выступающие бортики внизу. Останется держатель патрона с овальной плоскостью для его крепления. Теперь в фаре нужно высверлить отверстие для лампочки. Центр отверстия находится в 25 мм от края родного патрона поворотника. Сверло диаметром около 13 мм. Лучше использовать цапфенбор (сверло по дереву), тогда будет крупная стружка в небольшом количестве и её будет легко убрать из фары. ОСТОРОЖНО! Не просверлите фару насквозь! Лучше намотайте на сверло ограничительный поясок из изоленты. Вот так отверстие выглядит изнутри. В отличии от других фар здесь нет отдельного рефлектора и корпуса. Корпус фары и есть рефлектор. Далее приклеиваем изготовленный нами держатель патрона на место. Главное следите за центровкой. Когда клей ХОРОШО застынет и схватится, можно вставить патрон с лампочкой. Перед приклеиванием неплохо-бы обработать глянцевую поверхность фары шкуркой и обезжирить. И ещё. Как показала практика - нельзя применять обычный термоклей из пистолета. Он расплавится от нагрева лампами и патрон отвалившись, может прожечь фару. Какой клей применять? Пробуйте... Напомню - "бакситка рулит". Вот как новый габарит светит дома на столе. Идём к машине и занимаемся электропроводкой. Разделываем аккуратно кабель почти до развитвления - снимаем изоленту, обнажая провода. Массу, как всегда, берём от чёрного провода. Я использовал специальный очень удобный соединитель "чемодан" и проводок с клеммой. Нужный нам сигнальный провод - центральный на разъёме. Откусываем его и надеваем клемму. Перед монтажём клемм НЕ ЗАБУДЬТЕ одеть на провода резиновый чехол. Провода просто должны проткнуть чехол в отмеченных на нём местах (иногда уже могут быть ма-а-аленькие дырочки). Для упрощения этой операции можно зачистить от изоляции маленький кончик провода (ок 3 мм). Он выполнит роль шила. Не стоит протыкать резину ножём. Прежде, чем монтировать провод массы, прикиньте откуда делать отвод. Поставьте штатные лампы на свои места и увидите то место на кабеле, в которое нужно сделать врезку. А то длинны провода может не хватить :wink: И ещё. Если внимательно присмотреться, то на фото видно, что проводок от штатного разъёма я отрезал не под корень, а оставив маленький хвостик сантиметра в полтора. Я всегда стараюсь оставить путь к отступлению. В случае необходимости можно будет всё восстановить. Подсоединяем провода, одеваем аккуратно чехол на патрон и ставим фару на место. Всё работает. Цвет лампы на фото несколько искажён. Не обессудьте. На самом деле он белый :wink: На фото выше это видно. А вот включили поворотник. Всё в порядке. Теперь наше авто соответствует в этой части новоиспечённому тех.регламенту. Счастливого пути! :-D [Архив] -------------------- СHRYSLER T&C 2008 3,8L Touring+ (белый суперхолодильник)
MITSUBISHI COLT 2005 1,3L Мои предыдущие Крайслеры - Dodge Caravan '01 3,3L ; СHRYSLER T&C '05 3,8L Ltd |
|
|
16.1.2006, 21:40
Сообщение
#2
|
|
Член Крайслер Клуба Группа: Член Крайслер Клуба Сообщений: 7 127 Регистрация: 14.9.2005 Из: Тегусигальпа Пользователь №: 396 |
[b]ЗАЧОТ!!!
-------------------- Друзей не надо иметь, с друзьями надо дружить.
|
|
|
3.12.2008, 19:52
Сообщение
#3
|
|
Администратор Группа: Админ форума Сообщений: 15 491 Регистрация: 25.5.2005 Из: г.Москва, Тушино Пользователь №: 5 Реальное имя:Сергей Город:Москва |
Во-первых, чудовищный оверквотинг. Во-вторых, смотрим на дату сообщения прежде чем писать бред. В-третьих, не пишем безграмотный бред, даже если от природы болезненно завидуем тем, кто может что-то делать своими руками. В-четвёртых - ПРЕДУПРЕЖДЕНИЕ! -------------------- Стоит ли обсуждать ценность чьего то мнения? Меняется ли для окружающих ценность мнения оттого, что оно моё?
Нет. Ценность всех мнений одинакова. Просто они в разной степени бывают верными. © Serg '2012 |
|
|
28.5.2009, 7:43
Сообщение
#4
|
|
Член Крайслер Клуба Группа: Член Крайслер Клуба Сообщений: 55 Регистрация: 19.5.2009 Из: г. Владимир Пользователь №: 22 338 |
Спасибо большое. Переделал как тут сказано - всё работает. Затраты - 68 руб.
-------------------- Dodge Caravan SE 01
|
|
|
30.6.2010, 8:38
Сообщение
#5
|
|
Новичок Группа: Пользователи Сообщений: 39 Регистрация: 22.1.2010 Из: СПб Пользователь №: 27 767 Реальное имя:Виталий |
Переделал и свое авто. Прикольно получилась. Добавил лишь малость от себя.
В основной рефлектор за надстроечный рефлектор фары врезал три светодиода белых. Получилось что то вроде как у бэхи. :) Просто эксперимент. :) |
|
|
15.7.2010, 12:08
Сообщение
#6
|
|
Новичок Группа: Пользователи Сообщений: 39 Регистрация: 22.1.2010 Из: СПб Пользователь №: 27 767 Реальное имя:Виталий |
Блин... попался какой то бракованный патрон. в результате лампочка в одной из фар проплавила корпус. Пришлось заменить лампочки на светодиодные :(
|
|
|
15.7.2010, 12:18
Сообщение
#7
|
|
Смайлоубивец Группа: Пользователи Сообщений: 1 450 Регистрация: 27.1.2008 Из: Москва Пользователь №: 11 874 Реальное имя:Алексей |
Переделал и свое авто. Прикольно получилась. Добавил лишь малость от себя. В основной рефлектор за надстроечный рефлектор фары врезал три светодиода белых. Получилось что то вроде как у бэхи. :) Просто эксперимент. :) так может фотку сделать и показать ))) -------------------- Dodge Stratus SXT 2.4 2005
"Двухлитровым должен быть пакет молока!" |
|
|
4.8.2010, 20:16
Сообщение
#8
|
|
Новичок Группа: Пользователи Сообщений: 39 Регистрация: 22.1.2010 Из: СПб Пользователь №: 27 767 Реальное имя:Виталий |
не получается загрузить.
Нажимаю загрузить и ничего... так что не судьба. Могу скинуть на почту может у вас получится. |
|
|
4.8.2010, 20:26
Сообщение
#9
|
|
Долгожитель Группа: Пользователи Сообщений: 541 Регистрация: 11.9.2007 Из: Рига Пользователь №: 9 351 Реальное имя:Leonid Город:Riga |
Эх, новый регламент, старый регламент. Блин, везёт вам до безобразия , но не нтак как нам.
Пару лет назад пределал передние габариты под белые лампы, понхал на техосмотр. прошел его. На следующий год проити не сумел из=за БЕЛЫХ ЛАМП . Переделывать пришлось всё обратно. И ведь доказать молодцам было, что в прошлом году так уже было и пропустили. -------------------- PT CRUIZER 2006 Да пребудет с тобой сила е......ская сила! |
|
|
14.3.2011, 7:54
Сообщение
#10
|
|
Новичок Группа: Пользователи Сообщений: 39 Регистрация: 22.1.2010 Из: СПб Пользователь №: 27 767 Реальное имя:Виталий |

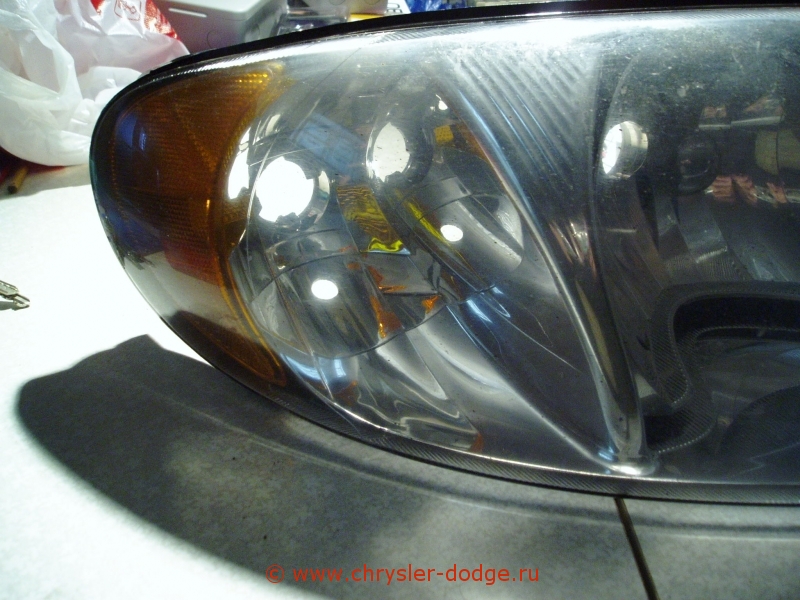

Ура получилось!
Прикрепленные файлы
Кол-во скачиваний: 565
|
|
6.4.2011, 16:05
Сообщение
#11
|
|
Новичок Группа: Пользователи Сообщений: 49 Регистрация: 5.4.2011 Из: Обнинск Пользователь №: 38 683 |
|
|
|
26.4.2011, 11:03
Сообщение
#12
|
|
Прописался Группа: Пользователи Сообщений: 117 Регистрация: 5.12.2010 Из: Москва, ТиНАО Пользователь №: 35 356 Реальное имя:Павел Город:Москва |
Сделал все как писал Rostik , габаритами доволен и поставил лампочки Philips Blue Vision
-------------------- Chrysler Grand Voyager 3.3L 2005 г.в. Limited
|
|
|
26.4.2011, 12:42
Сообщение
#13
|
|
Правление КК Группа: Правление Клуба Сообщений: 11 619 Регистрация: 26.5.2005 Из: Москва Тёплый стан, Новая Москва Изумрудный, Рогово Пользователь №: 27 Реальное имя:Александр |
-------------------- СHRYSLER T&C 2008 3,8L Touring+ (белый суперхолодильник)
MITSUBISHI COLT 2005 1,3L Мои предыдущие Крайслеры - Dodge Caravan '01 3,3L ; СHRYSLER T&C '05 3,8L Ltd |
|
|
28.4.2011, 21:55
Сообщение
#14
|
|
Правление КК Группа: Правление Клуба Сообщений: 11 619 Регистрация: 26.5.2005 Из: Москва Тёплый стан, Новая Москва Изумрудный, Рогово Пользователь №: 27 Реальное имя:Александр |
И, повторю снова, не используйте клей-стержень для пистолета. Это легкоплавкий полиэтилен. Отвалится обязательно. Я с дуру по началу именно на эту хрень клеил патроны. Таки почти все они отвалились и пожгли фары. Потом переклеивал на эпоклид для пластика.
-------------------- СHRYSLER T&C 2008 3,8L Touring+ (белый суперхолодильник)
MITSUBISHI COLT 2005 1,3L Мои предыдущие Крайслеры - Dodge Caravan '01 3,3L ; СHRYSLER T&C '05 3,8L Ltd |
|
|
7.10.2011, 15:17
Сообщение
#15
|
|
Член Крайслер Клуба Группа: Член Крайслер Клуба Сообщений: 743 Регистрация: 23.7.2011 Из: Калужская область, Малоярославец Пользователь №: 42 109 Реальное имя:Владимир |
а я ничего не делал просто поставил лампочки обычные а не оранжевые и всё......с переди когда смотришь на авто получается габариты обычный свет, а для поворотников там есть по бокам отражатели-катафоты оранжевого цвета......в ГАИ сказаи проблем нет если лампа будет просто прозрачной белой. Так что из затрат просто покупка новых прозрачный ламп.
Но отчет о переделки отличный.....я буду тока в задние вставлять для поворотов в задний ход.)))))) -------------------- |
|
|
10.10.2011, 0:08
Сообщение
#16
|
|
Член Крайслер Клуба Группа: Член Крайслер Клуба Сообщений: 7 642 Регистрация: 30.5.2005 Из: Москва Пользователь №: 45 Реальное имя:Сергей |
а я ничего не делал просто поставил лампочки обычные а не оранжевые и всё......с переди когда смотришь на авто получается габариты обычный свет, а для поворотников там есть по бокам отражатели-катафоты оранжевого цвета......в ГАИ сказаи проблем нет если лампа будет просто прозрачной белой. Так что из затрат просто покупка новых прозрачный ламп. Но отчет о переделки отличный.....я буду тока в задние вставлять для поворотов в задний ход.)))))) На ТО с белыми передними поворотниками заворачивали. -------------------- Совесть не отвечает или временно не доступна...
Караван 2001, 3.3 |
|
|
10.10.2011, 20:16
Сообщение
#17
|
|
Правление КК Группа: Правление Клуба Сообщений: 11 619 Регистрация: 26.5.2005 Из: Москва Тёплый стан, Новая Москва Изумрудный, Рогово Пользователь №: 27 Реальное имя:Александр |
ГАИшникам теперь вообще фиолетово какие у вас там лампы стоят. Они к ТО никакого отношения не имеют. А на СТО с облезшими оранжевыми лампами заворачивают. С белыми и подавно. А вот белый габарит на амеркианцах теперь не требуют - оранжевый тоже годится, есть поправки в техрегламенте.
Что касательно переделки задних фонарей в плане объединения ЗХ с поворотом, то это непроходной вариант. Смотрите внимательно. Есть другие, более правильные варианты. Две лампы, ЗХ и поворот, в одной секции недопустимы. Обсуждать больше это не будем. Уже многократно всё обсудили. -------------------- СHRYSLER T&C 2008 3,8L Touring+ (белый суперхолодильник)
MITSUBISHI COLT 2005 1,3L Мои предыдущие Крайслеры - Dodge Caravan '01 3,3L ; СHRYSLER T&C '05 3,8L Ltd |
|
|
