Переделка габаритов на Caravan 96-00 Опции

[Гость_Караван269_*]

И так переделка передних фар по примеру IgorN.

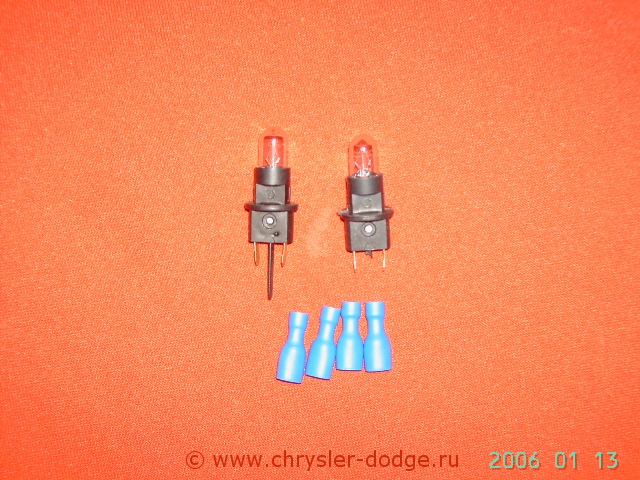

Были куплены 2 патрона от Тазика под бесцокольную лампу, 2 лампы под эти патроны и 4 шт МАМ. :oops:



Далее высверливаем, под размер патрона, дырочку снизу. По совету IgorN, дырочка высверливалась по отливу (выпуклость) существующему снизу фары. Правда на одной фаре он был, на другой нет. Не фоткал, потому как увидеть можно тока глазками. :( :(
Первоночально сверло брал самоё маленькое для надёжности, так как сначала нуно просверлить корпус, а затем отражатель. И после расширял отверстие,увеличивая размер сверла.

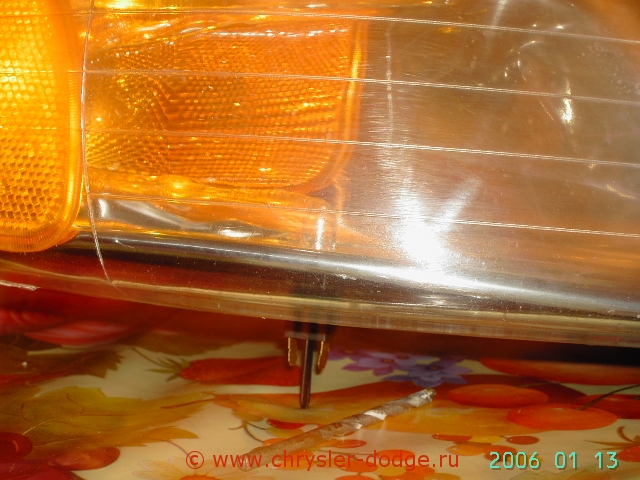

Получилось так:


Существует проблемка:
После того как отверстие соответствует размеру патрона. Нужно очень аккуратно, убрать заусенцы на отражателе, во избежании явного колхоза.
И нужен хороший пылесос (не авто), обошёлся домашним.

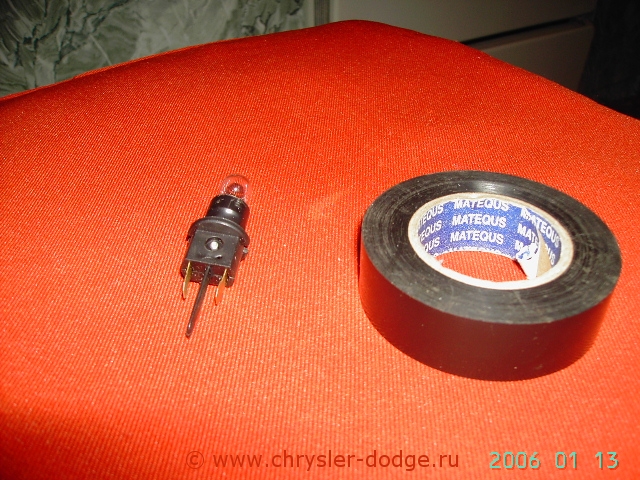

После того как отверстие соответстует патрону, для надёжности обмотал патрон изолентой, чтобы поплотнее входил и держался (патрон однако не задний с ушками :( :( )

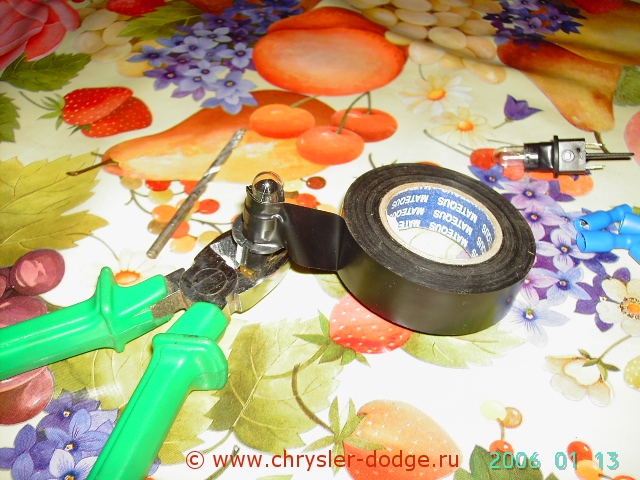

Лишнее (от лампы) ножничками отрезаем.

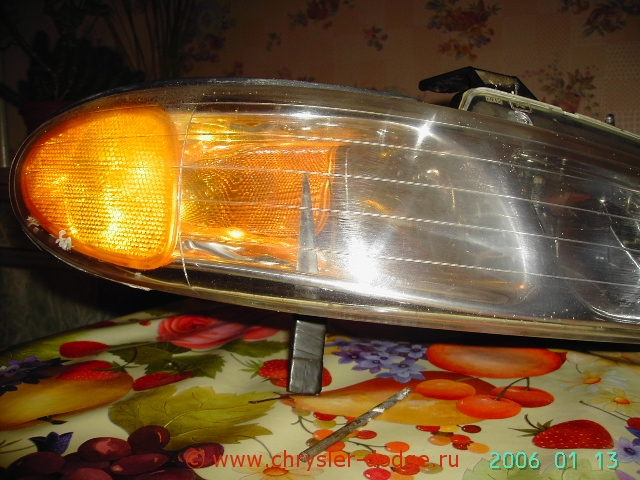

И ставим в фару:


Так как являюсь сторонником всё рубить и резать :smt065

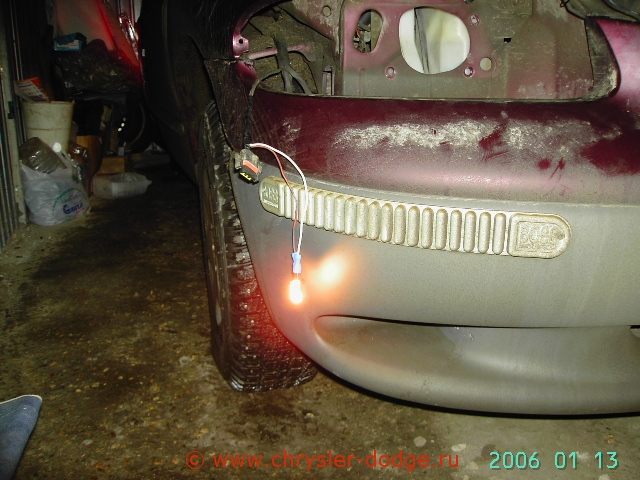

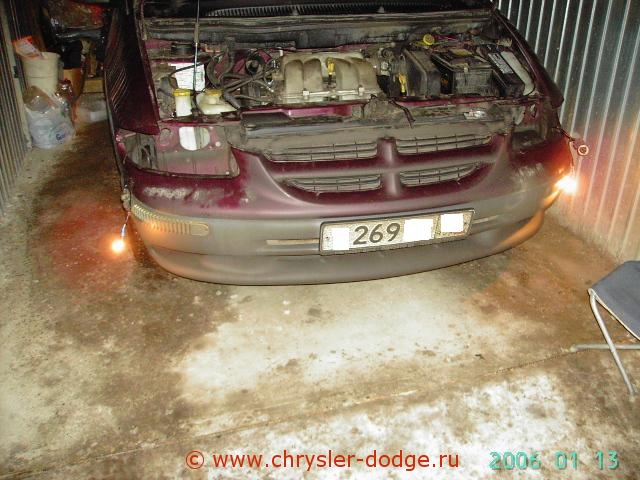

(ломать не строить ) и любителем скрутки, а не пайки или обжима. Тестером (ессесно самым простым) находим необходимый провод, ПЛЮС-габарит, на контактной колодке (габарит-поворотник) и рубим его к едрене фене (не забывая оставить хвосты, вдруг отменят енти правила?! ). И скручиваем уже подготовленные проводки с "МАМАМИ". К МИНУСУ просто врезаемся. И проверяем работу ламп.




Проверив работу габаритов, устанавливаем в фару новые патроны, предворительно смазав(немного) отверстие на фаре герметиком (использовал чёрный). Герметика не бойтесь, лично сёня доделывал задние фонари, патроны отошли без проблем, а сажал на герметик и прошла с той поры почти неделя.

ВАЖНОЕ Контакты на патроне разогните заранее, иначе не установить фару , делал уже в потёмках, по...мучился .

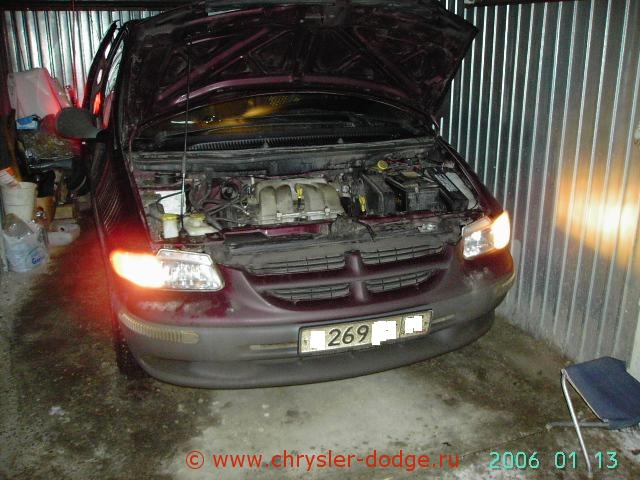

Получилось чудненько, на мой взгляд. Осталось подкупить жёлтые лампы повортоников (родные сзаду стоят).
Сложным для меня было на второй фаре высверлить отверстие в том же месте что и на первой. Но "судьба злодейка" в "пятницу 13-го" сыграла злую шутку. На второй фаре получилость без отступа от вертикального отражателя, и лампа светит ярче зараза. Но при близком просмотре, в зеркальном отражении и не видать.

[Dadu]

МНогоуважаемые гуру!Позвольте внести небольшое дополнение к вашему докладу.Я предпочел не обматывать патрон изолентой,а купил на рынке 2 резиновые заглушечки Н-образного профиля.Ессесно,пришлось увеличить отверстие под патрон,зато теперь конструкция:а)герметична,б)ремонтопригодна. :-D

[Victor.T]

А я не буду фары корежить, просто белые лампы поставил и все. Габарит белый (поворотник с переди тоже, ну и фиг с ним), а с боку поворот оранжевый. :wink:

[Гость_SAB033_*]

А я не буду фары корежить, просто белые лампы поставил и все. Габарит белый (поворотник с переди тоже, ну и фиг с ним), а с боку поворот оранжевый. :wink:

Во-во и то верно, поставил белую лампочку и хватит с них :D :D :D
Если так часто будут правила менять, то в машине куча дырок будет! :-)

[Гость_sass67_*]

Я ПОСТАВЛ ЛАМПОЧКИ В НИЖНЕЕ ВНУТРЕННЕЕ РЕБРО ФАРЫ С ТАКИМ РАСЧЕТОМ,ЧТОБЫ ЛАМПОЧКА ПОПАЛА В ЩЕЛЬ МЕЖДУ ЗАДНИМ И ПЕРЕДНИМ РЕФЛЕКТОРОМ (отражателем). КОГДА ВКЛЮЧАЕШЬ ГАБАРИТЫ, ЛАМПОЧКИ НЕ ВИДНО, НО СВЕТИТСЯ ВСЯ ФАРА

[Гость_Westie_*]

Я ПОСТАВЛ ЛАМПОЧКИ  В НИЖНЕЕ ВНУТРЕННЕЕ РЕБРО ФАРЫ С ТАКИМ РАСЧЕТОМ,ЧТОБЫ ЛАМПОЧКА ПОПАЛА В ЩЕЛЬ МЕЖДУ ЗАДНИМ И ПЕРЕДНИМ РЕФЛЕКТОРОМ (отражателем). КОГДА ВКЛЮЧАЕШЬ ГАБАРИТЫ, ЛАМПОЧКИ НЕ ВИДНО, НО СВЕТИТСЯ ВСЯ ФАРА

А подробнее можно? Желательно с фотоматериалами!

[Гость_sass67_*]

Высверливаем отверстие на расстоянии 9 см от края фары.Свелить лучше просто взяв сверло руками (не дрелью-много мусора попадает внутрь фары, потом сложно вычистить) Отверстие сверлить сначала маленьким сверлом,окончательное отверстие под диаметр патрона. Фотки в моей фотогалерее.Качество мягко говоря не очень, но разобрать,надеюсь,можно

[Гость_Westie_*]

Посмотрел. Красиво. Как теплее станет, озадачусь вопросом! Спасибо.

[Гость_sass67_*]

ЕСЛИ БУДУТ НЕПОНЯТКИ-ЗВОНИ.

[Гость_AVF-RUS_*]

Посоветуйте люди добрые! Сделал всё так-же, но ГОРЯТ поворотники вместе с габаритами! Ессесно провод на поворотнике один осталси.. где искать решение?
Заранее СпасиБо

[Гость_Vladimir77_*]

Посоветуйте люди добрые! Сделал всё так-же, но ГОРЯТ поворотники вместе с габаритами! Ессесно провод на поворотнике один осталси.. где искать решение?
Заранее СпасиБо

Не к тому проводу габарит прикрутил.
Там их три:
масса, поворот и габарит.
Так вот, тот что остался надо поменять местами с тем что отрезал.
Я сам так же промахнулся, кога делал.
:)

[Гость_AVF-RUS_*]

Обидеть хочешь? я же написал: всё так сделал как рекомендавали! Если бы я ошибся горел бы габарит вместо поворотника.. (к тому же, я электронщик по образованию - пять раз прозвонил - один замкнул))
Тут дело в другом. Сигнал (+12) есть при заводе двигателя и на поворотник и на габарит! Жаль, что не могу пока найти схемы на караван. Вот я и спрашиваю: Может кто проходил ЭТО?
(двигатель V6 3л караван 2000г.)

[Гость_Vladimir77_*]

Жаль, что не могу пока найти схемы на караван.

А тут что разве нет?: http://oskin.ru/chrysler-dodge/manuals/Ser...vice%20Manuals/

Или качать не могёшь?
Если не могёш - пиши, тут люди панимающие, памогут и на болванку нарезать.
