Переделка оптики Cirrus/Stratus/Breeze вариант 2 Опции

[Kony]

Итак переделываем заднюю оптику на крайслер циррус 2000. Воспользовавшись опытом многоуважаемого Rostika покупаем 2 патрона от волги и 2 лампочки оранжевого цвета 21 Вт

После долгих решений чего и куда ставить, решил воспользоваться отражателем заднего хода, лампочку можно ставить только с одной стороны, с другой она упрется в крыло
поэтому было выбрано вот это место

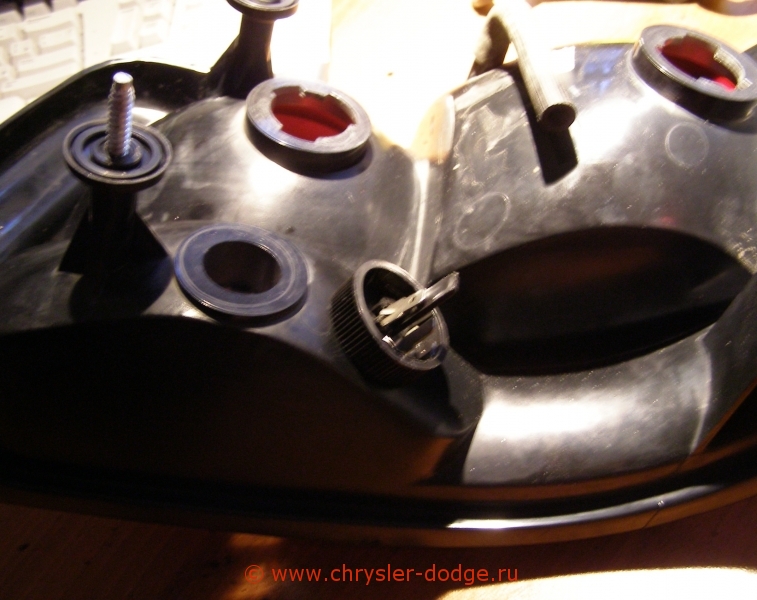

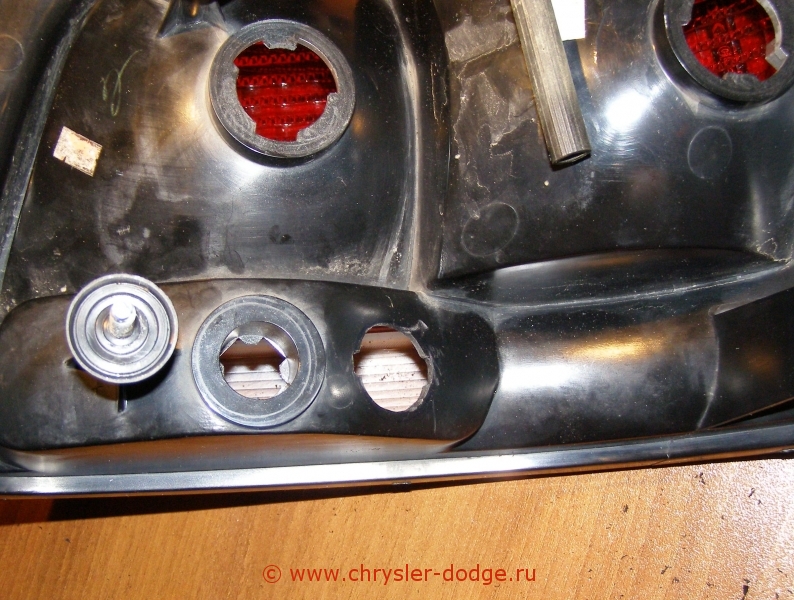

далее вырезаем отверстие под патрон, не забываем сделать пропил под ушки патрона, чтобы он мог без проблем там держаться, еще после этих работ вся фара внутри будет засыпана опилками, их можно просто выдуть или помыть(я мыл :wink: )

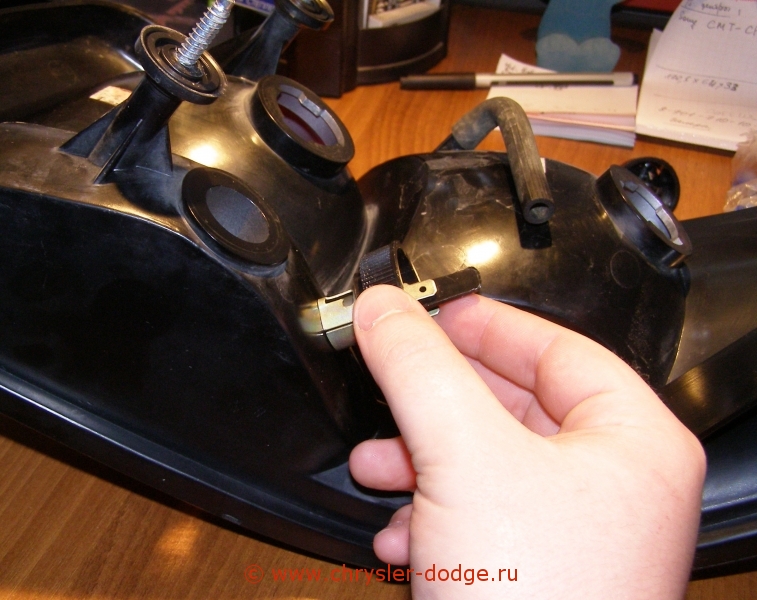

вставляем патрон и поворачивае, все держится!!!

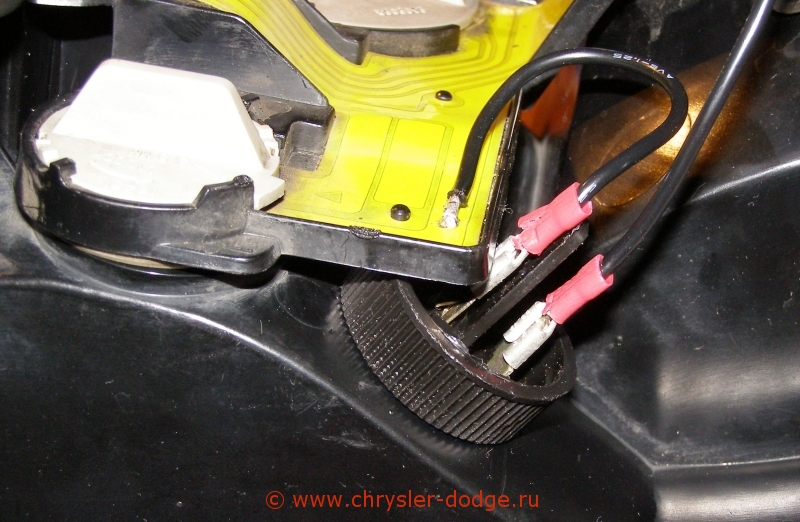

далеше остались работы по электрике. Я решил что с минусом разбирусь сразу, а плюс подключу на провод, поэтому находим минус (способов много я просто тестором прозвонил контакты, минус должен быть на всех 3ех лампах, поэтому найти его не сложно) аккуратненько сниманм изоляцию с контакта (небольшой кусочек) и подпаеваемся к нему

собираем все обратно, получается вот так:

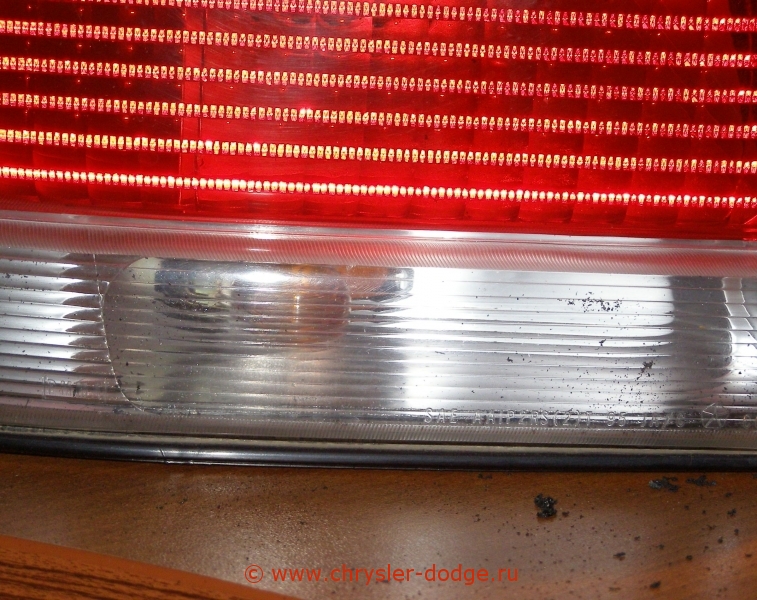

вот то что у нас получилось с нормальной стороны (извиняюсь за грязь, еще не вытряс опилки из фары):

теперь тестируем как это работает

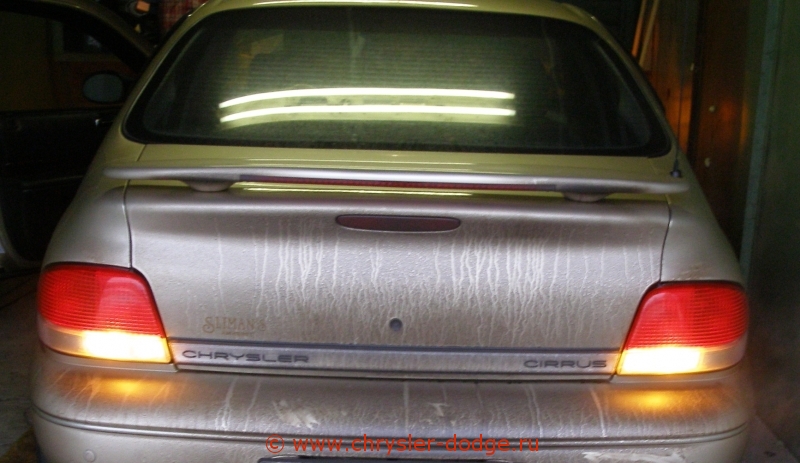

по просьбам трудящихся фото заднего хода:

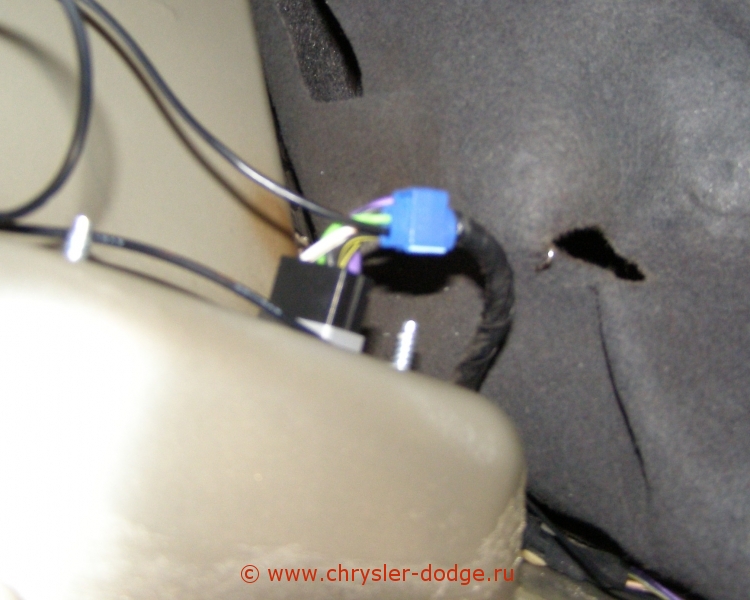

подключаем все к машине, используя соединительную фигнюшку, т.к. земля у нас уже подключена, то надо только плюс, на левой фаре - это зеленый провод (по располоению верхний правый) в правой фаре непонятного цвета с полоской (нижний левый), у меня было так как у других не знаю поэтому лучше проверить.

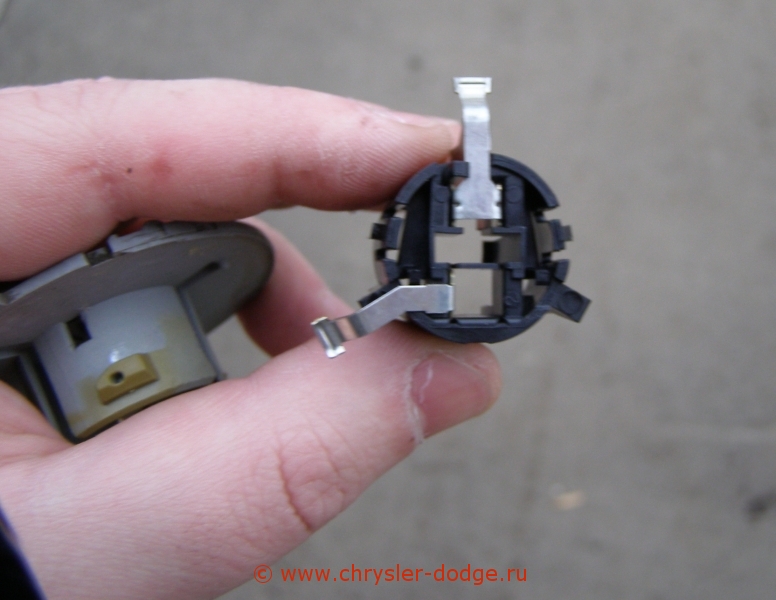

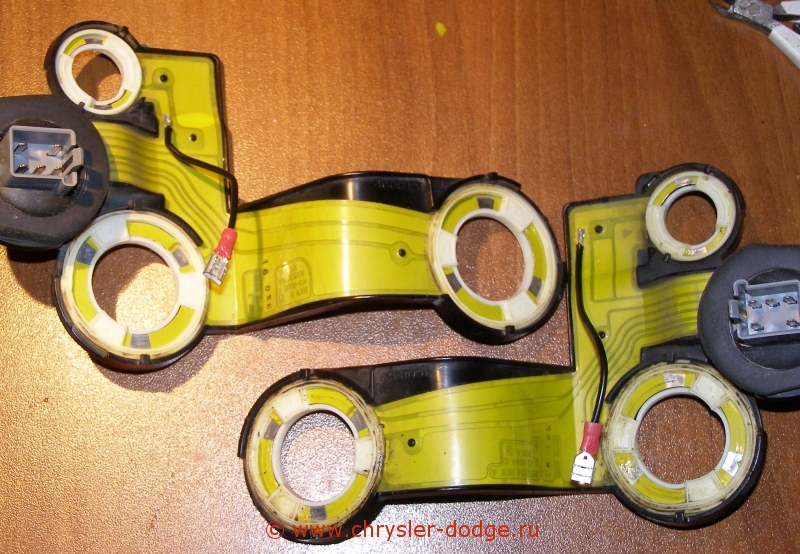

дальше разбираемся с лампочкой и патроном, надо как-то отключить старый поворотник, резать плату мне было жалко, поэтому был найдем более простой способ и без всяких хирургических вмешательств. Берем патрон (он сам серого цвета, а в него воткнут черный) вытаскиваем из серого черный (сбоку есть 2 пипки, при нажатии на которые черная серединка вытаскивается из серого патрона). После того как мы его вытащим мы видим три контакта (земля, поворотние и противотуманка), убираем контакт поворотника (см. фото), убирается просто вытаскиванием контакта из патрона

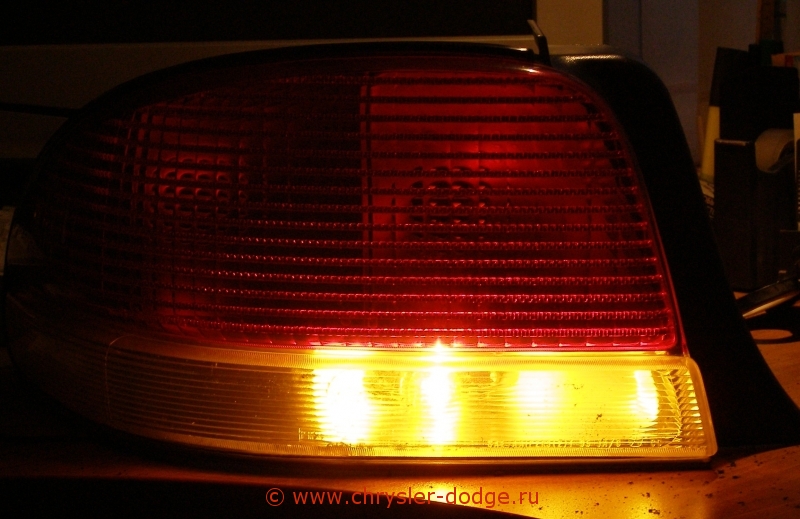

теперь собираем все обратно пуием вставления черного в серый патрон, но уже без контактика, вставляем лампочку и пихаем в фару. Теперь все готово и работает. Пример включенный авариек:


Стоимость:
2 патрона ГАЗ - 30 р
2 лампочки - 40 р (можно найти дешевле)
4 разъема типа "мама" - 6 р
2 соединительные фигнюшки - 10 р
ИТОГО: 86 р
Провода были, а так еще рублей 15 на провода

если кому нужна помощь или консультация пишите - помогу, объясню, если кому надо помочь с установкой пишите поставим вместе

А что там с белым цветом? Работает?
Можно фотку посмотреть когда белый работает при таком раскладе?

[Kony]

А что там с белым цветом? Работает?
Можно фотку посмотреть когда белый работает при таком раскладе?

завтра на машину поставлю - сфоткаю

А почем тебе вышла вся эта штука? (по деньгам). и Как ты передние светляки сделал белыми?

[Kony]

1) добавил фото заднего хода (смотри выше)
2) передние еще не делал, как сделаю выложу
3) Стоимость:
2 патрона ГАЗ - 30 р
2 лампочки - 40 р (можно найти дешевле)
4 разъема типа "мама" - 6 р
2 соединительные фигнюшки - 10 р
ИТОГО: 86 р
Провода были, а так еще рублей 15 на провода

1) добавил фото заднего хода (смотри выше)

ну прямо таки отлично!

А второй провод ты откуда тянешь? (то бишь, один от платы, а другой откуда?)

[Kony]

я его прям к проводу поворотка подключу
завтра утром сделаю днем фотки выложу

купил лампочки как у тебя, сейчас буду пробовать.

[Гость_IgorN_*]

Слушай, а может для лучшей видимости с угла - всё же добавить несколько светодиодов в пустую белую секцию?
Так как основная лампа у тебя уже есть, то никаких балластных резисторов не понадобится. Просто просчитать токоограничительные чтобы светодиоды не попалить.
Имхо ещё красивей будет :)

Вслед Коny - работа началасььь...))..

[Kony]

Слушай, а может для лучшей видимости с угла - всё же добавить несколько светодиодов в пустую белую секцию?
Так как основная лампа у тебя уже есть, то никаких балластных резисторов не понадобится. Просто просчитать токоограничительные чтобы светодиоды не попалить.
Имхо ещё красивей будет :)

я изначально хотел все на диодах делать но чето как то не пошло
а еще что вставлять думаю что не надо и так нормально смотрится зачем еще дырки в фарах делать


Кстати все доделал см наверху обновил!!!

согласен, чтобы ставить диоды, нужно чтобы под них была оптика заточена (отражатели и стекло прозрачное), т.к. на совр. где они используются - все так и есть.

просверлил дырку...



И вуаля... Лампочка заработала!

Вторую лампочку буду ставить завтра.

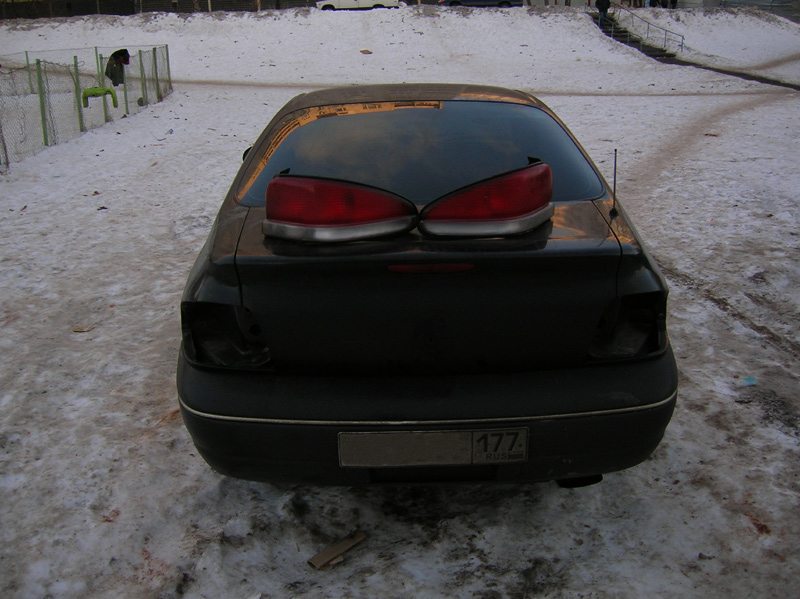

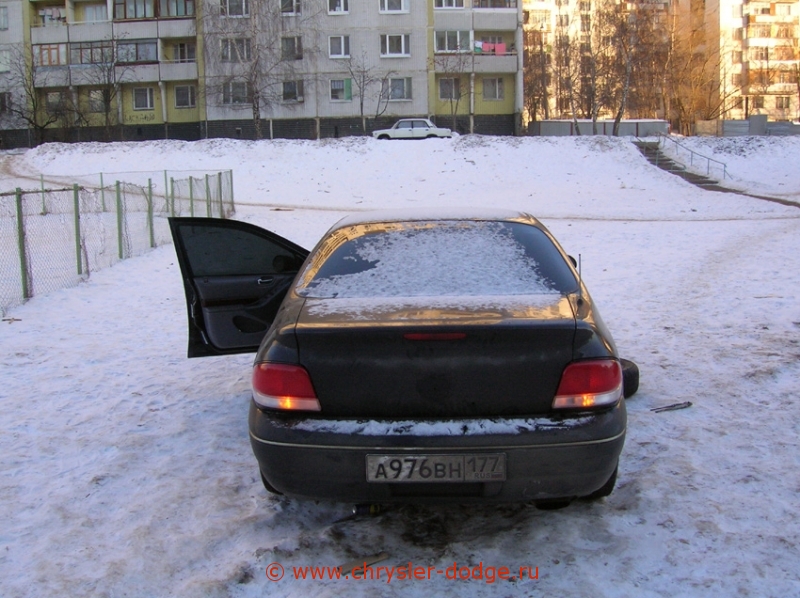

финал игры по задним габаритам
