Задачка про дырку Опции

[crow]

Есть у меня такие скобы и этот способ знаю. Долго и муторно делать прорезь(6шт.)- там мало места. Вариант отпал.

Походи пока с предупреждением.

А вот если гайки провернутся, будешь пилить. "Пилите Шура, пилите" (с)

[Said]

режеши прорезь или высверливаешь ее рядом с отверстием. получаем цифру 10. расстояние между 1 и 0 миллиметров 5. Идешь в магазин ГАЗ, ВАЗ покупаень скобку под саморез и саморез. Через цифру 1 пропихиваешь скобку и в 0 появляется резьба под саморез. Если поискать, то есть такие с гайкой.
Если прокатит - снимаешь предупреждение

В своем случае я именно это уже прошел - не катит. Но у меня там и усилие достаточно большое на затяжку. Пока поставил точно такое же, но под болт. Нужно на 8, пластинку нашел только на 6. Мало, однако.
Гайки рулят

[Гость_Alexcomrad_*]

А вот если гайки провернутся, будешь пилить. "Пилите Шура, пилите" (с)

А тама зупчики есь

[Said]

А вот если гайки провернутся, будешь пилить. "Пилите Шура, пилите" (с)

А тама зупчики есь

Тока засада там тоже есть - чем так сильно сжать чтобы те зубчики въелись. У меня не очень удобно к изнанке подлезть

[crow]

А тама зупчики есь

А фото этого места никак не сделать, а то вслепую гадаем ( хто не знает о чем речь)

[Гость_Alexcomrad_*]

А фото этого места никак не сделать, а то вслепую гадаем ( хто не знает о чем речь)

Пока не могу- всё собрано. В данный момент вся конструкция держится на пистонах от каковататаза.

[crow]

Пока не могу- всё собрано. В данный момент вся конструкция держится на пистонах от каковататаза.

А если сделать пластинки с приваренной гайкой М6, дврку рассверлить и поставить эти закладухи на заклепки.

Сообщение отредактировал crow - 27.6.2007, 13:37

[Said]

А если сделать пластинки с приваренной гайкой М6, дврку рассверлить и поставить эти закладухи на заклепки.

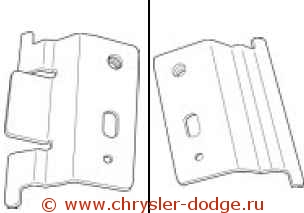

Например у меня (все к той же полке) шли вот такие закладные

Но они очень большые и выгнуты не так как в 1999 годе. Плоская такая штука будет проворачиваться при закручивании. Кстати предлагалось держать их на месте ПЛАСТИКОВЫМИ заклепками
Были в комплекте и вот такие штуки

Но всего две, использованы. Найти такие же на 8 не получилось пока

Сообщение отредактировал Said - 27.6.2007, 14:14

[Гость_Alexcomrad_*]

Уже близко!
http://www.rivetcom.ru/z2.shtml

http://rivetcom.narod.ru/Nity2.htm

[crow]

Уже близко!
http://www.rivetcom.ru/z2.shtml

http://rivetcom.narod.ru/Nity2.htm

Хотел предложить заклепку с резьбой, но видел только с маленьким диаметром. ( для клепочных клешей )

[Гость_Alexcomrad_*]

Решение найдено!!!



Называется "Гайка стопорная М6"(гайка с защёлками), стоит 8р.34к.
Продаётся тут: http://www.aleron.ru (в поисковой строке сайта вбейте её номер 36452)
Установка элементарна и не вызывает никаких трудностей, а результат просто великолепный.

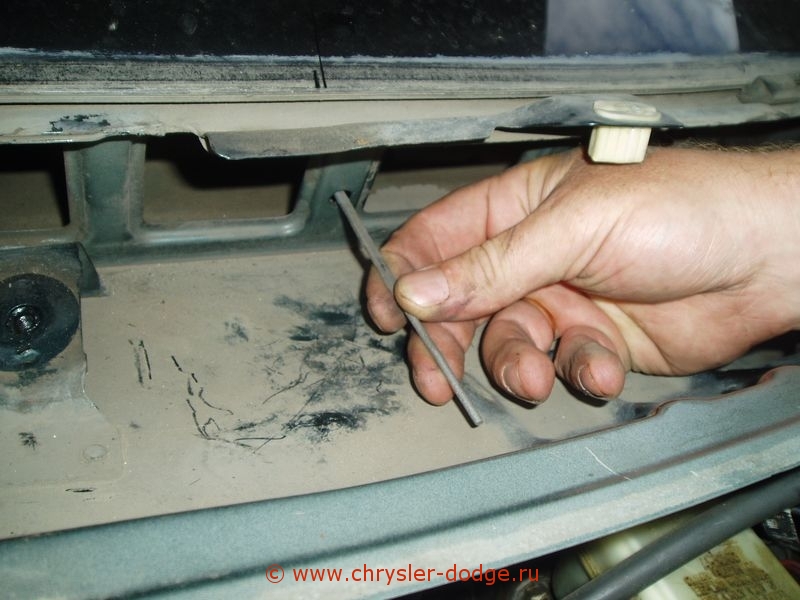

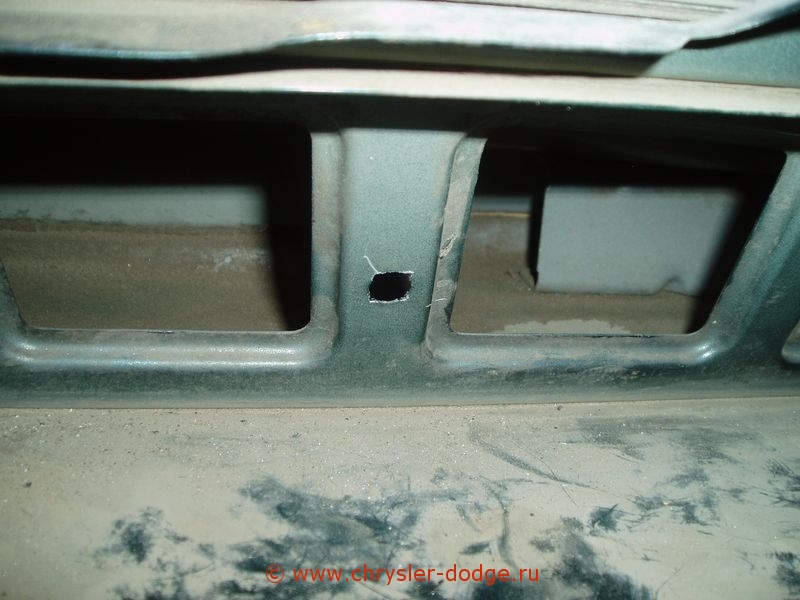

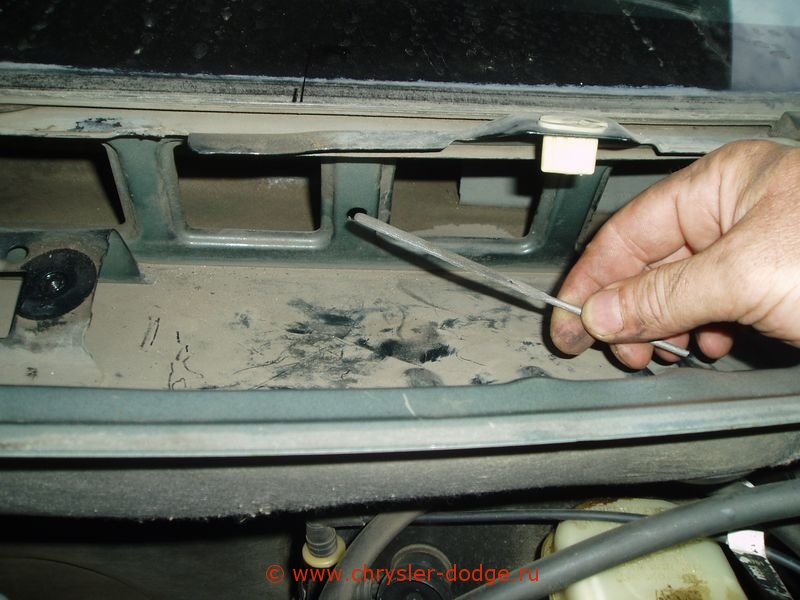

Разборку описывать не буду, там и так всё ясно. Доработать нужно всего два отверстия, т.е. сделать верхнюю и нижнюю часть отверстия плоской:

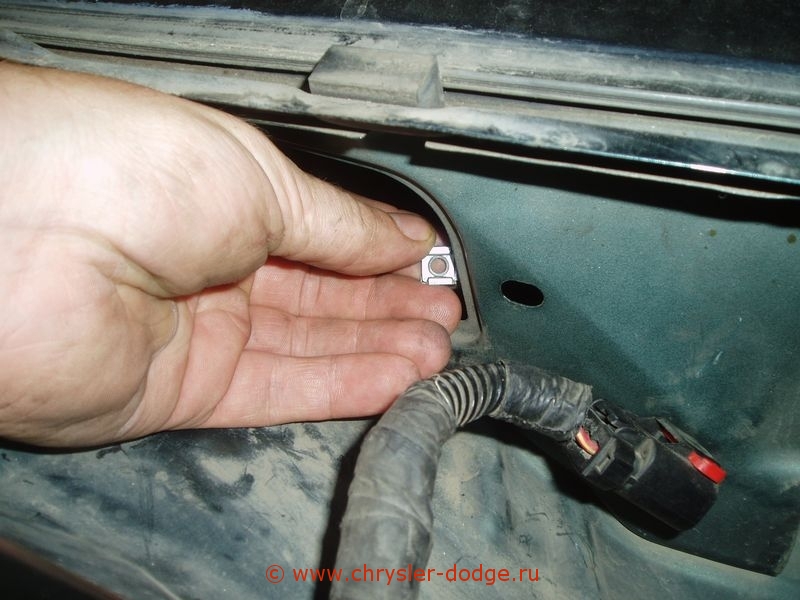

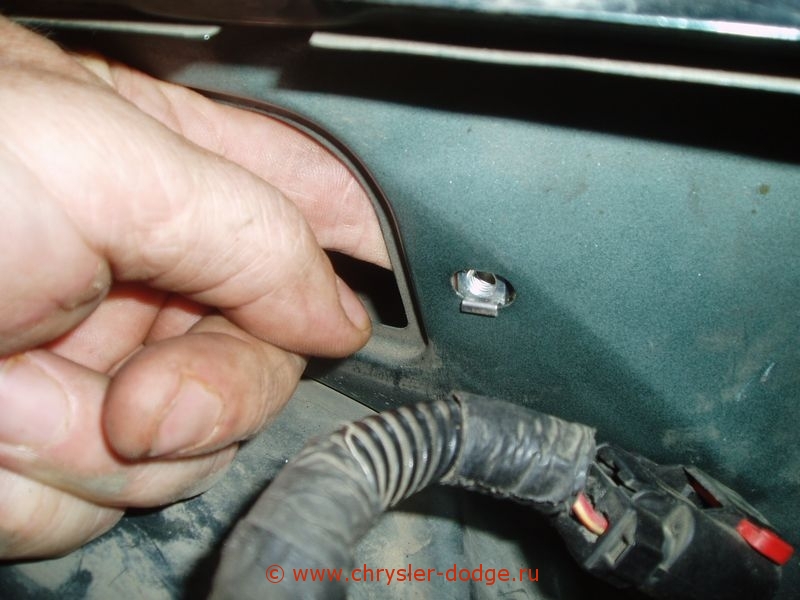

Всё!!! Теперь просто вставляем девайс с внутренней стороны отверстий:

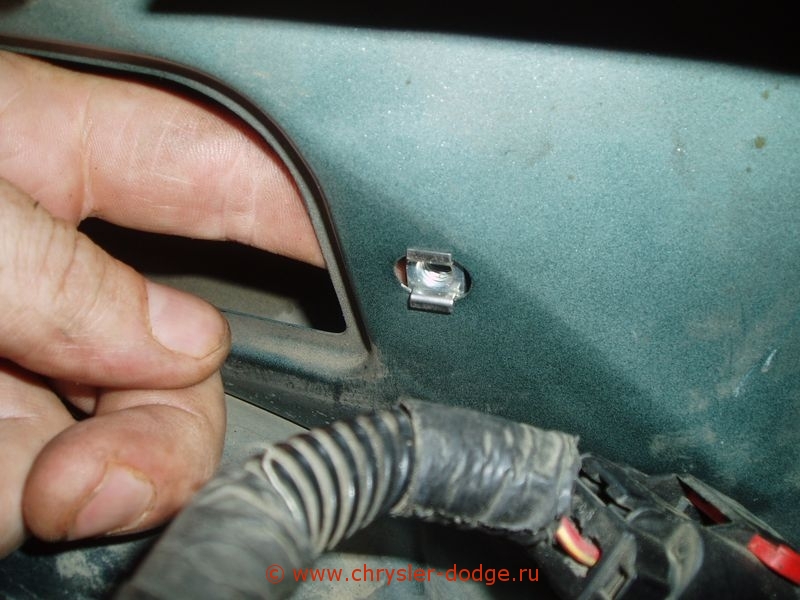

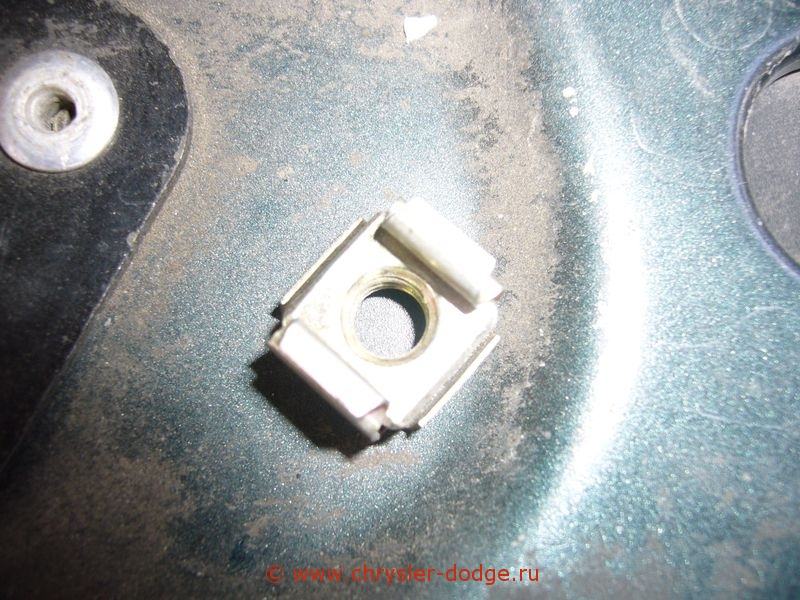

И получаем вот такой результат:

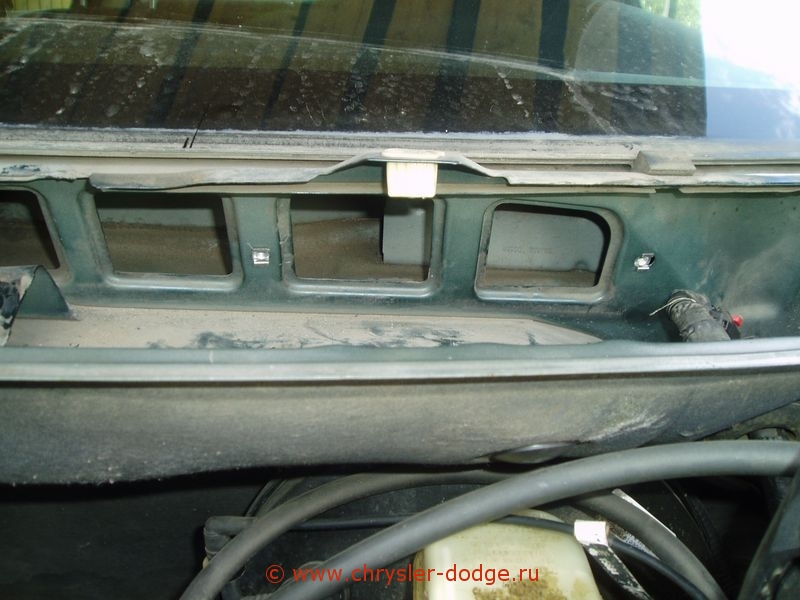

Дорабатывать надфилем нужно только ДВА КРУГЛЫХ отверстия, в остальные, овальные, девайс вставляется без проблем.

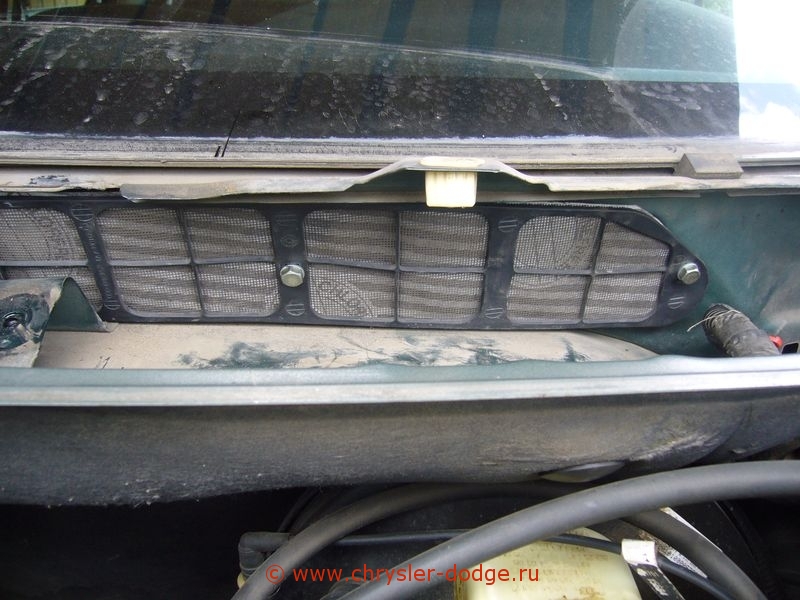

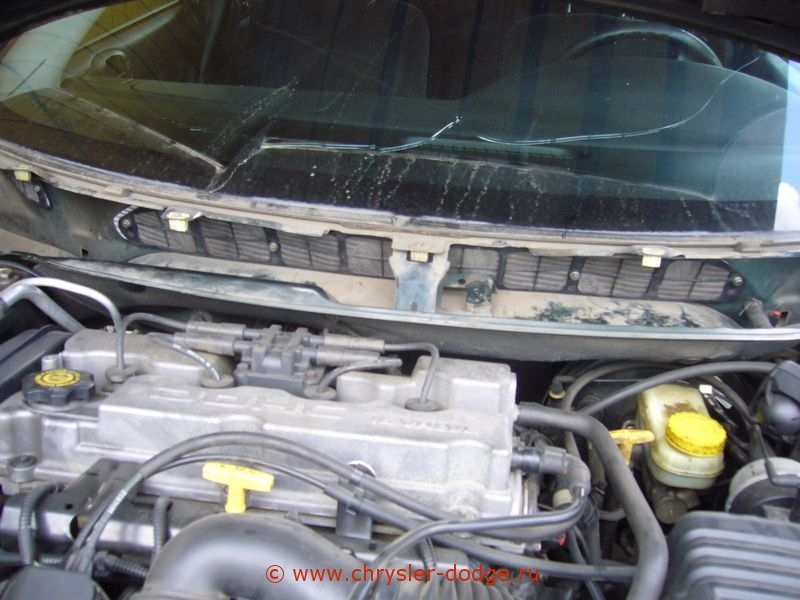

Далее, просто удаляем штатные пластиковые фиксаторы с решётки и присабачиваем всю конструкцию на болты:





Только рекомендую шайбы под болты увеличенного размера по внешнему диаметру- у меня не оказалось под рукой, поэтому поставил стандартные.

Попозже в ремонте сделаю полный отчёт.
Результатом доволен аки слон!

[crow]

Ах ты, ух ты.
