Ремонт РСМ, Поможите советом. Опции

[Гость_Alexcomrad_*]

Флуд удалил

[OldPapa]

Ночи доброй кто не спит.Почитал я много всего интересного.Корче глохнет у меня дружок и причом даже вовремя движения.Приехал на серв.Показал,что только типа лямба не работает.Лямбу поменяли джеки погосили,ошибок больше нет.Три дня его по 2часа гоняли не разу гад не заглох,только поехал на мосту в пробку попал и п....заглох.Один говорит мозги,другой возможно трамблер.То и другое мне очень блин нравится.и в итоге заглохла совсем и больше не заводиться.Может мне тоже попаять.\cirrus 95г.р\

Стартер крутит? Если да, то колбасит при попытке завестись или совсем тишина?
Проверь трамблёр, у меня в нем была проблема.
Еще глохнет из-за подсоса воздуха, проверяется просто: заводим, брызгаем вэдэшкой по периметру впускного коллектора и движка, как обороты подскочат, значит из этого места подсос, разбираемся по ситуации.

[Гость_БАК_*]

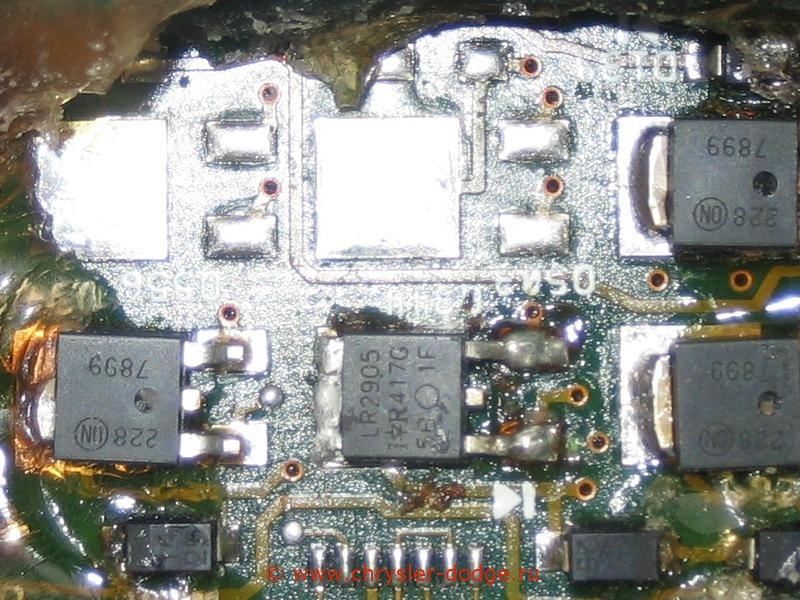

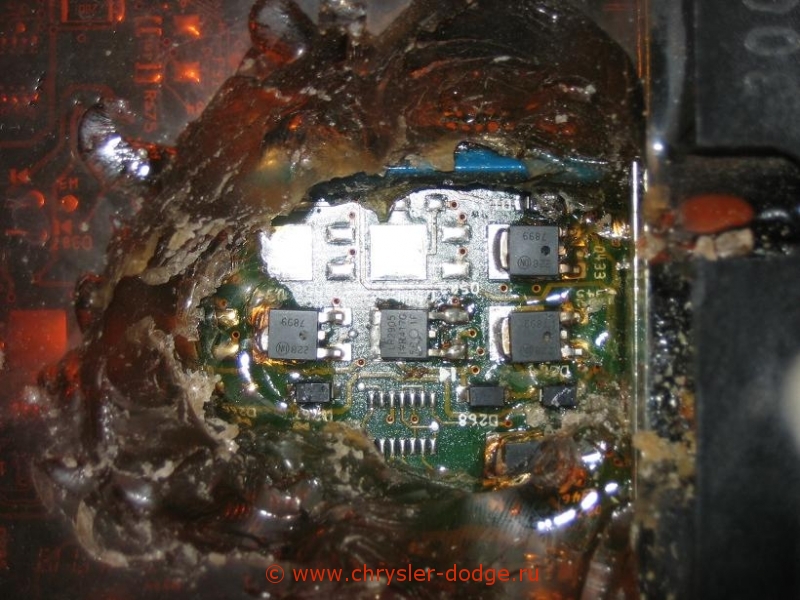

Спаленный транзистор я менял на такой (в центре нижнего снимка маркировка). Рядом стоят 7899 - ннигде не нашел - что это.
Правда, сейчас имею проблему - при резком нажатии на газ двигатель дергается.
Но это может быть связано с чем угодно - катализатор, глушитель, МАП-сенсор, свечи, провода высоковольтные, форсунки.
Но не исключаю - замененный транзистор дает неправильный импульс на форсунку

Сообщение отредактировал БАК - 27.6.2007, 13:52

[petas2]

Ну вот, наконец то осилел.
из все темы понял что есть конденсаторы, которые надо поменять так как вытекают и пробиваються так как щелочные.
Так же понял что есть крены, но где их купить никто не знает
Что пока никто не нашел принципиальной схемы сие устройства.
И есть загадка связанная с обратной стороной сие платы.
Самый большой вклад в изучение поломки инжектора сделал БАК - это было интересно, но есть пару моментов.
Ну и вот типо даю установку на развитие темы, выкладывают несколько фоток.
Надюсь что они смогу ответить на несколько вопросов:

задняя часть pcm


место куда крепяться крены - 2 боковых имеют 3 контакта, а 2 средних 5.
я их пометил кружочком

общий вид


схема всего pcm, почти видны все элементы.
еще одна фото внешнего вида
маркировку не видно, так как это перебранный - remanufactured
ниже он же но только разбито все на 4 части





Для Бака, и тем что будет чинить инжектор - на каждый полевик (если это он конечно), стоит диод. Думаю что если пробит полевик то и диод тоже пробит.
Почему Диод - да там на самой плате стоит рядом с ним значек.

Усем удачи!!!

[idkfa]

Классно !! молодец!!! к сожалению, не совсем понятно на какие вопросы могут дать ответы выложенные снимки ...
машина хоть поехала после ремонта ?

[Гость_storm2005_*]

Прочитал все.Очень познавательно.

Сообщение отредактировал storm2005 - 16.8.2007, 1:26

[petas2]

Классно !! молодец!!! к сожалению, не совсем понятно на какие вопросы могут дать ответы выложенные снимки ...
машина хоть поехала после ремонта ?

Фотки могут дать ответы на тему, что где расположено, ну и какие элементы и сколько.
например про фарсунки, если обратить внимание то у меня элементов 7899 7шт, хотя форсунок 6.
думаю что и у Бака их не 4 а 5.
Да и по фотке видно что на каждый элемент есть что-то типо диода, на одну из ног элемента 7899 приходит с него сигнал.

После замены, да машина то поехала. Но видно я уже напортачил. что-то где-то каратнул.
вылезла ошибка 25 (холостой ход), но замена состаляющих увы ничего не дала. так же появилось 2 ошибки 27 (форсунки).
Вот это посилам востановить я думаю, но не совсе понял как Бак тестировал сие элемент 7899.
Если смотреть на его фото
ТО у меня звониться 2-1, что-то около 550 ом. остальное в разных полярностях не хотит.

[Гость_satirycon_*]

а чего тема заглохла?

[Гость_Maksss_*]

Не большой фотоотчёт - замена конденсаторов на LHS 3.5 1994

Извиняюсь за качетсво - фоткал с мобильника, и руки тряслись =)

Сообщение отредактировал Maksss - 3.5.2008, 16:22

[Гость_MegaVika_*]

Кто сталкивался с тем, что после того, как машина глохла, потом в один день перестала заводиться. Нет искры. На другом блоке работает.
Умерший блок сейчас вкрыли, конденсаторы поменяли, не помогает.

[idkfa]

Кто сталкивался с тем, что после того, как машина глохла, потом в один день перестала заводиться. Нет искры. На другом блоке работает.
Умерший блок сейчас вкрыли, конденсаторы поменяли, не помогает.

какие нить симптомы еще есть?...может как то не так лампочки горят... ДЖИКИЧЕН мигает? горит? или вообще не дает о себе знать ?
у товарища моего сдох недавно ...симптомы такие были Джики ваще не загорался...постоянный сигнал об открытой двери и никакого толку от замены кондеров .... и самое то главное машина какая ?

[Гость_MegaVika_*]

Симптомы: глохнет периодически в любой момент на любой скорости, потом вообще перестала заводиться, нет искры.
С другим блоком едет.
Машина: Chrysler Stratus, 2,5 LX, 97 г, коробка стептроник, европеец.
Электронщик спрашивает, что в блоке управляет искрообразованием?
Спасибо за ответ.

[Гость_arkadion_*]

снял "мозг" ,а он не такой !

[Гость_Zet_*]

Ты коробочные мозги снял...

[Гость_arkadion_*]

снял плату из коробки! ни чего не пришлось пилить-фрезировать! два болтика под "звездочку" .по периметру надрез до основания ножом.и потом оч.аккуратно её выдавить за клемы.с низу подталкивал кухонным ножом ! фоты можно посмотреть у меня .

сегодня : поездил называется! обороты так и гуляют доходят аж до 4.5,"подтраивать стала !!! а буквально час назад - поехал, проехал минут 15 ,встал в пробке и заглох,завожусь а акб сдох ! ( как ишак до стоянки тянул)что может быть ? может из за генератора весь фарш ?

Сообщение отредактировал arkadion - 19.5.2008, 20:02

[Гость_sergey79_*]

1. Крайний ЛЕВЫЙ и Крайний ПРАВЫЙ - ОДИНАКОВЫЕ и по тому правый в кадр не попал... надпись на них гласит " .... остальное СМ.ФОТО
2. Второй слева (сверху вниз) 47708 403-2 1199 CS9507J...остальное см.ФОТО
3. Третий слева (сверху вниз) 4833359 8TD509... остальное см.ФОТО



04651168 - это buk9508 и buk9509
47708 403-2 1199 CS9507J - это tle4275
4833359 8TD509 - а это ???

[idkfa]

1. Крайний ЛЕВЫЙ и Крайний ПРАВЫЙ - ОДИНАКОВЫЕ и по тому правый в кадр не попал... надпись на них гласит " .... остальное СМ.ФОТО
2. Второй слева (сверху вниз) 47708 403-2 1199 CS9507J...остальное см.ФОТО
3. Третий слева (сверху вниз) 4833359 8TD509... остальное см.ФОТО



04651168 - это buk9508 и buk9509
47708 403-2 1199 CS9507J - это tle4275
4833359 8TD509 - а это ???

УРА ! а подробности можно ? ..это настоящий рывок но без подробностей никак

[Гость_sergey79_*]

1. Крайний ЛЕВЫЙ и Крайний ПРАВЫЙ - ОДИНАКОВЫЕ и по тому правый в кадр не попал... надпись на них гласит " .... остальное СМ.ФОТО
2. Второй слева (сверху вниз) 47708 403-2 1199 CS9507J...остальное см.ФОТО
3. Третий слева (сверху вниз) 4833359 8TD509... остальное см.ФОТО



04651168 - это buk9508 и buk9509
47708 403-2 1199 CS9507J - это tle4275
4833359 8TD509 - а это ???

УРА ! а подробности можно ? ..это настоящий рывок но без подробностей никак

С права -buk9508 это полевик N канала 125А и дроссель импульсный блок питания 8,0-8,9В
tle4275 это +5в
buk9509 полевик N канала 108А просто ключ !!!
4833359 8TD509 похоже на стабилизатор зарядки но может ошибаюсь

[Гость_sergey79_*]

http://www.alldatasheet.com


Смотрите здесь !!!!

[Гость_sergey79_*]

снял плату из коробки! ни чего не пришлось пилить-фрезировать! два болтика под "звездочку" .по периметру надрез до основания ножом.и потом оч.аккуратно её выдавить за клемы.с низу подталкивал кухонным ножом ! фоты можно посмотреть у меня .

сегодня : поездил называется! обороты так и гуляют доходят аж до 4.5,"подтраивать стала !!! а буквально час назад - поехал, проехал минут 15 ,встал в пробке и заглох,завожусь а акб сдох ! ( как ишак до стоянки тянул)что может быть ? может из за генератора весь фарш ?

Если разобрал блок так пропаяй разьЁмы !!!!!!
