 12.12.2006, 14:58
Сообщение
#1
|
|
 Долгожитель  Группа: Пользователи Сообщений: 582 Регистрация: 2.3.2006 Из: Смоленск Пользователь №: 1 587 Реальное имя:Сергеев Олег
 |

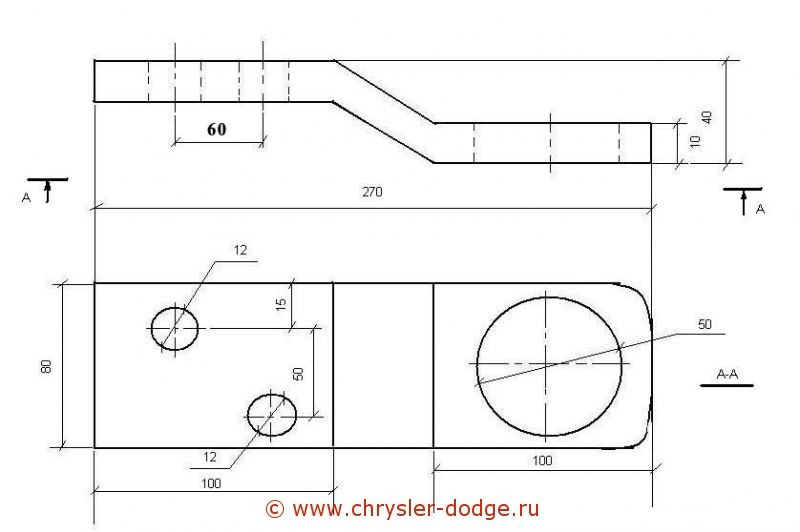

Не найдя в недрах интернета размеров фаркопа(буксировочной проушины) на свое авто и смежные озадачился изготовлением оного продукта. Сегодня заглянув под бампер замерил все размеры и сделал чертежик. Стрелочки лень было рисовать, но технически грамотные люди поймут. Завтра приступлю к изготовлению. Потом сфотографирую в установленом виде. Может кому пригодится.
  Удачи [Архив] Сообщение отредактировал Alexcomrad - 20.3.2007, 22:27 -------------------- Chrysler Sebring 2002 2.7 LXi
Кто хочет тот ищет способ, кто не хочет - причину |
 |

|
|
12.12.2006, 15:20
Сообщение
#2
|
|
|
Долгожитель Группа: Пользователи Сообщений: 625 Регистрация: 4.10.2006 Из: Москва Пользователь №: 4 865 Реальное имя:Сергей
|
Выглядит солидно. Только металл толстенный, резать на фрезерном станке будут или вручную?
Сообщение отредактировал Рабинович - 12.12.2006, 15:32 -------------------- Додж Караван 01
Киа Шума 04 |
|
|
|
|
20.3.2007, 12:47
Сообщение
#3
|
|
|
Долгожитель Группа: Пользователи Сообщений: 582 Регистрация: 2.3.2006 Из: Смоленск Пользователь №: 1 587 Реальное имя:Сергеев Олег
|

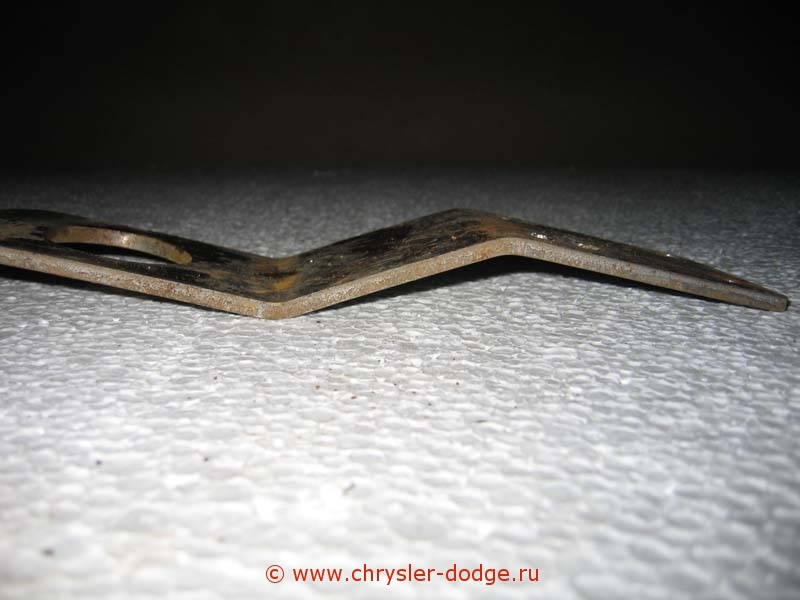

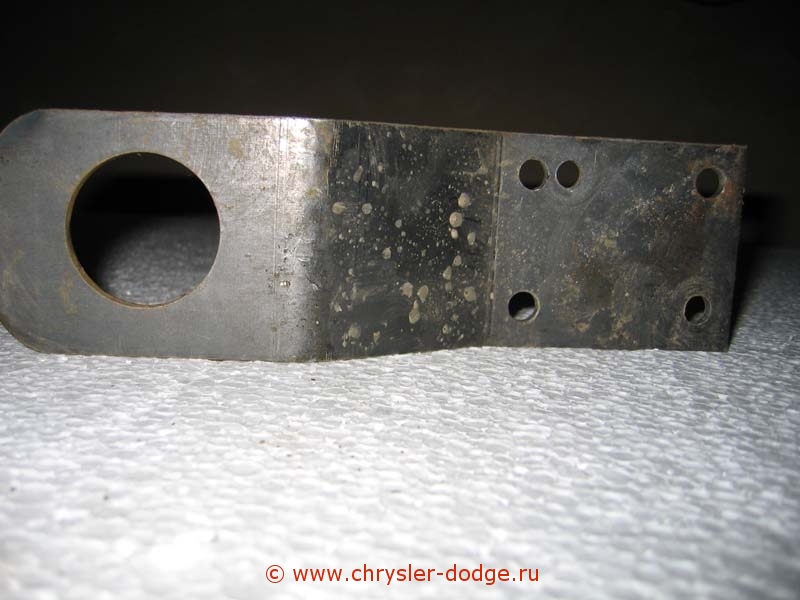

Покупать фаркоп за 1500 жаба не позволила, поэтому решил сделать сам вот такую штуку. Заказал на заводе за 100 р.

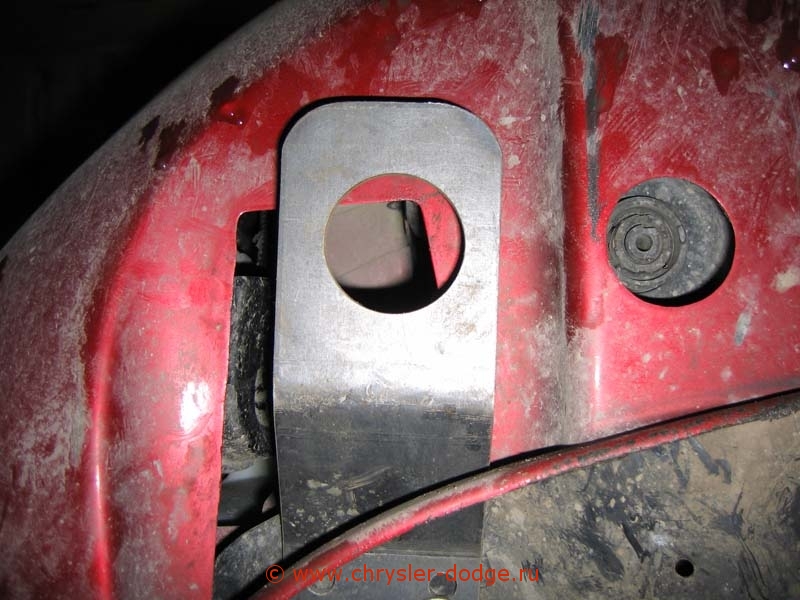

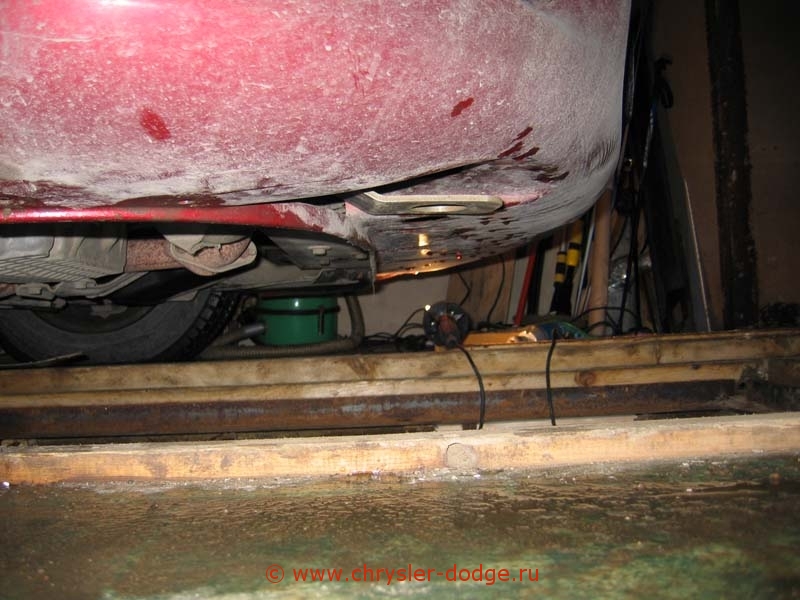

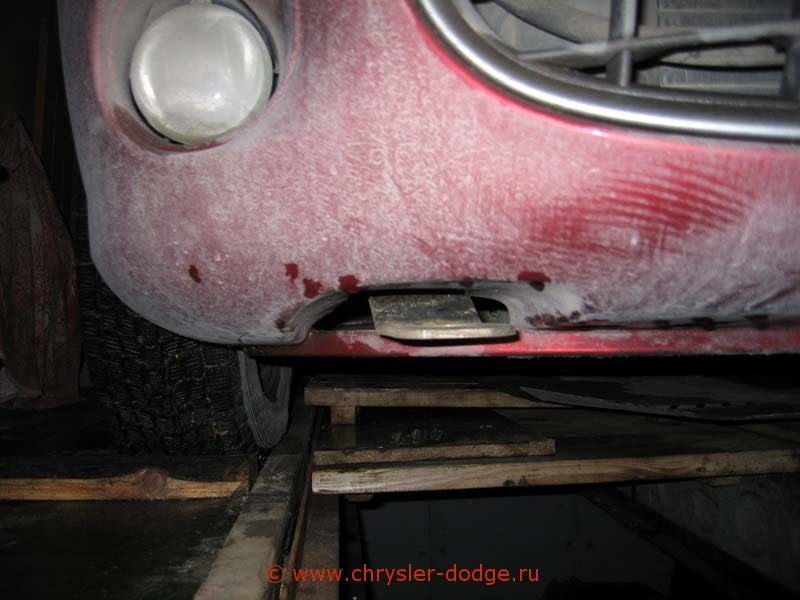

  Вот какой вид открывается со снятой защитой (у кого есть) и брызговиком снизу. Отверстия в подрамнике.  После инсталяции открываются следующие виды.    Получилось кривовато, потому что не так просверлили и нечем было подгонять вновь просверленное отверстие.  Да, расстояние в длину между отверстиями не 70 а 60, как было указано ранее. Удачи. Сообщение отредактировал Alexcomrad - 20.3.2007, 22:21 -------------------- Chrysler Sebring 2002 2.7 LXi
Кто хочет тот ищет способ, кто не хочет - причину |
|
|
|
|
20.3.2007, 16:58
Сообщение
#4
|
|
|
Долгожитель Группа: Пользователи Сообщений: 625 Регистрация: 4.10.2006 Из: Москва Пользователь №: 4 865 Реальное имя:Сергей
|
Не тонковат металл? Предполагалось, что он будет толще раза в два, а здесь мм 5-6.
А сделано классно! -------------------- Додж Караван 01
Киа Шума 04 |
|
|
|
|
20.3.2007, 22:10
Сообщение
#5
|
|
 Долгожитель Группа: Пользователи Сообщений: 616 Регистрация: 17.9.2006 Из: г. Минск Пользователь №: 4 594
|
Цитата(Рабинович @ 20.3.2007, 16:05)  Не тонковат металл? Предполагалось, что он будет толще раза в два, а здесь мм 5-6. А сделано классно! Эта петля выдержит авто подвешенным вертикально --------------------  3.3 DODGE GRAND CARAVAN SPORT 2001 г. |
|
|
|
| Гость_Alexcomrad_* |
20.3.2007, 22:30
Сообщение
#6
|
|
Гости |
+1 и даже если ещё потрясти.
 Темы объеденил, отредактировал, занёс в фак |
|
|
|
|
21.3.2007, 11:14
Сообщение
#7
|
|
|
Долгожитель Группа: Пользователи Сообщений: 582 Регистрация: 2.3.2006 Из: Смоленск Пользователь №: 1 587 Реальное имя:Сергеев Олег
|
Цитата(Рабинович @ 20.3.2007, 17:05) Не тонковат металл? Предполагалось, что он будет толще раза в два, а здесь мм 5-6. А сделано классно! Толщина там 8 мм.
-------------------- Chrysler Sebring 2002 2.7 LXi
Кто хочет тот ищет способ, кто не хочет - причину |
|
|
|
|
14.5.2009, 10:09
Сообщение
#8
|
|
 Член Крайслер Клуба  Группа: Модераторы Сообщений: 2 391 Регистрация: 21.7.2008 Из: Новосибирск Пользователь №: 15 531 Реальное имя:Станислав
|
Вчера делать было нечего и родилась мысль сделать буксировочное ухо спереди..
Чертёж использовался из первого поста, но только до места площадки, которая к кузову крепится, изгиб и ту часть с дырой под крюк не делали. К этой площадке приварили пруток металлический и подогнули немного вниз, дабы *название той детали, типа крюка* влезла между "телевизором" и ушком из прутка. Т.к. бампер я успел по зиме поломать снизу, поэтому не уверен, что на целом бампере всё получится так же красиво и удобно. Фото с мобильника, прошу прощения за качество. *название той детали, типа крюка* - снимается, когда не нужно буксировать. снаружи даже не видно. Сообщение отредактировал creativer - 14.5.2009, 10:10
Прикрепленные файлы
Кол-во скачиваний: 715
Кол-во скачиваний: 881-------------------- Dodge Stratus JR '01 (1b3ej46x31N568859) || SX4 '11 AWD 2.0 CVT || Trailblazer'05 4.2
|
|
|
|
|
23.6.2011, 23:29
Сообщение
#9
|
|
 Долгожитель Группа: Пользователи Сообщений: 773 Регистрация: 16.12.2010 Из: Беларусь Пользователь №: 35 643 Реальное имя:Владимир
|
Хорошая идея на счёт крюка, так как иногда бывает очень надо, а эвакуатора не найти. Тоже себе сделал только не ставил на авто, выложу фоты.
-------------------- Dodge Caravan 2.4 2002 есть
Chrysler Sebring 2.4LX 2006 Chrysler Vojager 2.4был Dodge Intrepid 2004был Toyota Sienna 3.3 2004  детские игрушки |
|
|
|
|
3.4.2012, 14:37
Сообщение
#10
|
|
 Член Крайслер Клуба Группа: Член Крайслер Клуба Сообщений: 790 Регистрация: 24.11.2011 Из: Брянск Пользователь №: 45 705 Реальное имя:Роман
|
А "ухо" из схемы подходит и вперёд и назад? или сзади некуда прикручивать?
-------------------- |
|
|
|
| Гость_yurii.s_* |
3.4.2012, 14:45
Сообщение
#11
|
|
Гости |
Сзади там нет места под него, хотя приколхозить можно все что угодно, я себе на перед уже давно ухо сделал, правда в разы мощнее, за основу брал ухо от бмв5, которое с резьбой винтовой, оригинал, и вваривал в пластину.
|
|
|
|
|
11.5.2012, 15:46
Сообщение
#12
|
|
|
Член Крайслер Клуба Группа: Член Крайслер Клуба Сообщений: 790 Регистрация: 24.11.2011 Из: Брянск Пользователь №: 45 705 Реальное имя:Роман
|
Попросил за бутылку сделать ухо по чертежу... сказали пресса нет на изгиб делать плотного железа и забубенили мне такую шняку:
Кол-во скачиваний: 475
Кол-во скачиваний: 467
Кол-во скачиваний: 327Но что-то мне кажется это будет слишком для себринга... Стоит такое примерять? -------------------- |
|
|
|
|
11.5.2012, 20:17
Сообщение
#13
|
|
 Fanatus Vulgaris Группа: Пользователи Сообщений: 2 608 Регистрация: 29.9.2008 Из: Митино-град Пользователь №: 16 909 Реальное имя:Сергей
|
Цитата(MuRoW @ 11.5.2012, 16:38) Попросил за бутылку сделать ухо по чертежу... сказали пресса нет на изгиб делать плотного железа и забубенили мне такую шняку: Могу ошибаться, но, имхо, сварка тут самое слабое место. -------------------- У кошки 4 ноги: вход, выход, земля и питание
I love the smell of jet fuel in the morning Chrysler Sebring 2002 2,4 Lx |
|
|
|
|
14.5.2012, 23:42
Сообщение
#14
|
|
 Только зарегился Группа: Пользователи Сообщений: 15 Регистрация: 10.5.2010 Из: беларусия Пользователь №: 30 533
|
[quote name='MuRoW' date='11.5.2012, 16:38' post='1529849']
Попросил за бутылку сделать ухо по чертежу... сказали пресса нет на изгиб делать плотного железа и забубенили мне такую шняку:
Кол-во скачиваний: 467и правда шняга, от того,что сварщик- еще большая шняга, поленился даже изнутри проварить |
|
|
|
|
23.11.2012, 0:26
Сообщение
#15
|
|
|
Интересующийся Группа: Пользователи Сообщений: 65 Регистрация: 24.9.2012 Из: Москва, ЮАО Пользователь №: 54 994 Реальное имя:Сергей Город:Москва
|
Если нормальный шов - за глаза и за уши хватит его (длина-то какая). А вот петельку мона было и потолще сделать - как бы не загнулась в бампер при рывке вперед-вверх...
|
|
|
|
|
11.12.2012, 9:11
Сообщение
#16
|
|
 Только зарегился Группа: Пользователи Сообщений: 11 Регистрация: 9.4.2012 Из: п.Вырица Лен.обл. Пользователь №: 50 041 Реальное имя:Артём
|
Цитата(yurii.s @ 3.4.2012, 16:52) Сзади там нет места под него, хотя приколхозить можно все что угодно, я себе на перед уже давно ухо сделал, правда в разы мощнее, за основу брал ухо от бмв5, которое с резьбой винтовой, оригинал, и вваривал в пластину. зря вы так, место есть. Если встаёт вопрос о установки задней проушины то милости просим вот сюда. http://www.drive2.ru/cars/dodge/stratus/st...al/412915/#post Я надеюсь моё сообщение будет не удалено, ведь оно может помочь многим. |
|
|
|
|
11.12.2012, 9:17
Сообщение
#17
|
|
 Модератор ГБО Группа: Модераторы Сообщений: 4 685 Регистрация: 27.9.2010 Из: МОРДОР (бывш. Москва) Пользователь №: 33 618 Реальное имя:й Город:й
|
поскольку у меня фаркоп, заднее ухо отдам занедорага
-------------------- Очень много людей пропадает без вести при переходе от слов к делу
|
|
|
|
|
11.12.2012, 9:42
Сообщение
#18
|
|
|
Только зарегился Группа: Пользователи Сообщений: 11 Регистрация: 9.4.2012 Из: п.Вырица Лен.обл. Пользователь №: 50 041 Реальное имя:Артём
|
Цитата(Almaz @ 11.12.2012, 11:24) поскольку у меня фаркоп, заднее ухо отдам занедорага Ну мне уже не надо. Но я думаю желающих будет много. Кстати посмотри, там номер детали есть. Я у себя посмотрел, что то не нашёл. Сообщение отредактировал White Devil - 11.12.2012, 9:43 |
|
|
|
|
14.12.2012, 10:38
Сообщение
#19
|
|
|
Долгожитель Группа: Пользователи Сообщений: 625 Регистрация: 4.10.2006 Из: Москва Пользователь №: 4 865 Реальное имя:Сергей
|
QUOTE(pruzhinkin @ 23.11.2012, 0:33) А вот петельку мона было и потолще сделать Вот за такую "петельку" машину можно хоть с "тарзанки" сбрасывать. Машина сгниёт, а она такой же останется. Сообщение отредактировал Рабинович - 14.12.2012, 10:38 -------------------- Додж Караван 01
Киа Шума 04 |
|
|
|
|
14.12.2012, 11:20
Сообщение
#20
|
|
|
Модератор ГБО Группа: Модераторы Сообщений: 4 685 Регистрация: 27.9.2010 Из: МОРДОР (бывш. Москва) Пользователь №: 33 618 Реальное имя:й Город:й
|
Цитата(pruzhinkin @ 23.11.2012, 1:33) А вот петельку мона было и потолще сделать  пойдет? -------------------- Очень много людей пропадает без вести при переходе от слов к делу
|
|
|
|
|
