Баночная антенна для Yota LTE, Подключаем халявный Интернет у себя на даче... Опции

[AsMan]

Вот еще простой и судя по всему качественный способ...

...

PS в модеме два разъема под антенны, может кто скажет где можно найти разъемы(CRC9), а то паятся в модем жалко?

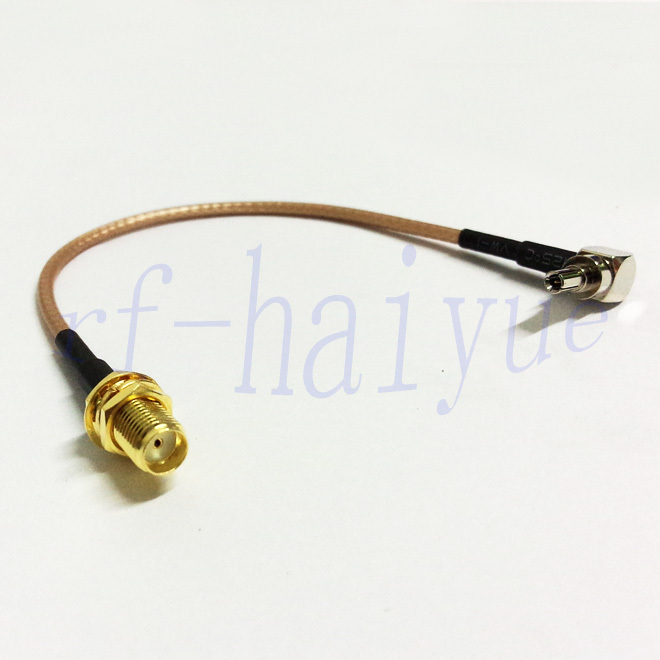

Не сказал бы что простой, нужно очень точно выдержать все размеры. Разьем с хвостиком проше всего купить у кетайцев.

[Sundy]

Надо попробовать со скайлинком...

[Эдуард]

Не сказал бы что простой, нужно очень точно выдержать все размеры. Разьем с хвостиком проше всего купить у кетайцев.

"Простой" естественно сказано с натяжкой... А насчет размеров, по ссылке можно скачать архив с шаблонами для вырезания, загибания и размещения и т.п. помогающие соблюсти пропорции....
А разъем с хвостиком лучше не использовать, каждый дополнительный разъем, каждый лишний метр увеличивает потери... Думаю лучше купить разъем под обжим.... Это поможет оптимизировать длинну кабеля и сократить потерю сигнала на переходниках...

Поизучав схему, не совсем понял как крепятся патчи(овалы), в описании написано: "крепятся на кусочки пенопласта с помощью клея", если делать антенну для улицы, то надо эти самые патчи защитить от ветровой нагрузки, и следовательно пенопласт должен быть не в одном(как я понял в центре патча) а в нескольких местах, не ухудшит ли это эффективность патчей...

Вызывает вопрос пункт: "Сверлим отверстие для штекера кабеля в оцинковке "Земле" и припаиваем штекер." ... а на какую высоту, должен торчать из оцинковке разъем? Зачем на авторском фото он так высоко? Если использовать не телевизионный а более качественный кабель другого диаметра, не лучше ли припаять "землю" к оцинковке напрямую?


Ну и главный вопрос, оцинковка довольно мягкий материал... Как готовую антенну, а по сути лист оцинковки размером 334х290 закрепить на доме? И не деформировать при этом...





Ещё, меня немного пугает информация, что у модема(мегафон М150-1), а у модема два антенных разъема, один разъем для приемной антенны, а другой для передающей....

[AsMan]

А разъем с хвостиком лучше не использовать, каждый дополнительный разъем, каждый лишний метр увеличивает потери... Думаю лучше купить разъем под обжим.... Это поможет оптимизировать длинну кабеля и сократить потерю сигнала на переходниках...

Для разьема под обжимку нужен еще инстрмент. Когда найдешь, запаришся кабель нормальный искать. Проще купить готовый хвостик.



Кетайцы торгующие ими народ сговорчивый. Могут сделать любой длинны. С любыми разьемами.

Поизучав схему, не совсем понял как крепятся патчи(овалы), в описании написано: "крепятся на кусочки пенопласта с помощью клея", если делать антенну для улицы, то надо эти самые патчи защитить от ветровой нагрузки, и следовательно пенопласт должен быть не в одном(как я понял в центре патча) а в нескольких местах, не ухудшит ли это эффективность патчей...

Всю конструкцию можно засунуть в пластиковую банк подходящих размеров, для защиты от внешних воздействий. Если вдаваться в теорию, параметры антены сильно зависят от того что между пластинами (воздух или пена), если расчитывалась под воздух, пенопласта лучше как можно меньше.


Вызывает вопрос пункт: "Сверлим отверстие для штекера кабеля в оцинковке "Земле" и припаиваем штекер." ... а на какую высоту, должен торчать из оцинковке разъем? Зачем на авторском фото он так высоко? Если использовать не телевизионный а более качественный кабель другого диаметра, не лучше ли припаять "землю" к оцинковке напрямую?

Все что с обратной стороны пластины, на параметры антены не влияет (почти:-) Припаять конечно будет лучше.

Ну и главный вопрос, оцинковка довольно мягкий материал... Как готовую антенну, а по сути лист оцинковки размером 334х290 закрепить на доме? И не деформировать при этом...

Засунуть в пластиковую банку:-)





Сообщение отредактировал AsMan - 28.8.2013, 14:29

[Эдуард]

Для разьема под обжимку нужен еще инстрмент
К счастью у меня есть... А если обжимного инструмента нет, то можно взять кабель подлиннее, и с одной стороны попросить кого нибудь обжать... И поскольку необжатую сторону все равно паять, то и обрезать лишнее придется с этой стороны... (но да, так действительно сложнее, особенно если кабель прокладывается по сложному маршруту)

Припаять конечно будет лучше
А если жестянку заменить, на что то более твердое, типа фольгированного текстолита?

Засунуть в пластиковую банку:-)
похоже ты масштаб бедствия не понял... лист оцинковки размером 334х290....

[AsMan]

К счастью у меня есть... А если обжимного инструмента нет, то можно взять кабель подлиннее, и с одной стороны попросить кого нибудь обжать... И поскольку необжатую сторону все равно паять, то и обрезать лишнее придется с этой стороны... (но да, так действительно сложнее, особенно если кабель прокладывается по сложному маршруту)

Ну если есть и кабель и инструмент проще обжать:-) Разьемчики наверняка в чип дипе есть, или у тех же кетайцев:-)


А если жестянку заменить, на что то более твердое, типа фольгированного текстолита?
Запросто. Лучше односторонний, фольгой со стороны патчей.


похоже ты масштаб бедствия не понял... лист оцинковки размером 334х290....
Да понял:-) Во всяких ашаноикеях продаются пластиковые лотки с плотными крышками. Для продуктов там, или еще для чего. Я это имел в виду.

[AsMan]

Ещё, меня немного пугает информация, что у модема(мегафон М150-1), а у модема два антенных разъема, один разъем для приемной антенны, а другой для передающей....

Чет с наскоку спеков не нашел. Две дырки скорей всего под антены разных диапазонов, или диверсити.

[Эдуард]

ок, спасибо!

Во всяких ашаноикеях продаются пластиковые лотки
а смысл в этом есть? если отражатель будет из текстолита, то просверлю в нем, на разной высоте 2-3 параллельных отверстия чтобы через них просунуть толстую пластиковую стяжку(для стяжки кабелей) и ими закреплю к мачте(между мачтой и текстолитом проложу что то типа резинки)... а для герметизации, может просто целлофановый пакет на всю конструкцию натянуть...

под антенны разных диапазонов
хрен его знает, нигде об этом не нашел инфы...

Сообщение отредактировал Эдуард - 28.8.2013, 15:26

[AsMan]

ок, спасибо!

Во всяких ашаноикеях продаются пластиковые лотки
а смысл в этом есть? если отражатель будет из текстолита, то просверлю в нем, на разной высоте 2-3 параллельных отверстия чтобы через них просунуть толстую пластиковую стяжку(для стяжки кабелей) и ими закреплю к мачте(между мачтой и текстолитом проложу что то типа резинки)... а для герметизации, может просто целлофановый пакет на всю конструкцию натянуть...

Пакет не защитит от того же ветра, ну и прочих механических воздействий.

Кабель кста, если паять будешь, надо закрепить перпендикулярно пластине. И по радиусу опустить его в низ. Чтобы в месте соединения антены с кабелем никаких жестких перегибов небыло. И длинну вч кабеля лучше сделать как можно меньше, лучше высоту выбрать усбишным кабелем.

[Эдуард]

Думаю сделать так: в текстолите где будет припаяватся земля, и проходить центральная жила, сверлить два отверстия, одно для припаивания земли, а другое для центральной жилы, причем отверстие для центральной жилы делать строго по диаметру центральной жилы в пластиковой оплетке, оголив саму центральную жилу только в месте припаивания к медному пятачку... (а может и пятачок из текстолита сделать?)

[AsMan]

Думаю сделать так: в текстолите где будет припаяватся земля, и проходить центральная жила, сверлить два отверстия, одно для припаивания земли, а другое для центральной жилы, причем отверстие для центральной жилы делать строго по диаметру центральной жилы в пластиковой оплетке, оголив саму центральную жилу только в месте припаивания к медному пятачку... (а может и пятачок из текстолита сделать?)

Можно и пятачек, и сами патчи из текстолита. Для патчей лучше взять текстолит потоньше.

Для припаивания земли лучше сделать три/четыре отверстия вокруг центральной дырки. Соответственно оплетку разделать под три/четыре уса. Так будет более грамотно.

[Эдуард]

Для припаивания земли лучше сделать три/четыре отверстия вокруг центральной дырки. Соответственно оплетку разделать под три/четыре уса. Так будет более грамотно.

Можно тогда, просверлить отверстие потолще с расчетом чтобы просунуть весь кабель, ровно снять оплетку, а по уровню текстолита равномерно распушить экран и пропаять его, центральную жилу в оплетке дотянуть до самого пятачка и оголить только в месте пайки.....
PS Эстеты хреновы....

Интересно, а почему автор антенны сразу не использовал текстолит? Из-за дороговизны? Или в мягком металле есть какой то смысл?
Просто у меня родилась идея, если использовать как делал автор, оцинковку, то ее можно по центру прибить к доске, а уж доску закрепить к мачте труда не составит...

Вообще автор зря не предусмотрел обратную связь, или ссылку на форум для обсуждения и т.п.

[Россоха]

Перенес

[AsMan]

Можно тогда, просверлить отверстие потолще с расчетом чтобы просунуть весь кабель, ровно снять оплетку, а по уровню текстолита равномерно распушить экран и пропаять его, центральную жилу в оплетке дотянуть до самого пятачка и оголить только в месте пайки.....
Оплетка, это как раз экран, а не изоляция. Те как ты додумал наиболее правильный вариант.
Те просверлить отерстие в пластине чтоб просунуть весь кабель, экранооплетку распушить и пропаять по периметру. Центральную жилу оголить только в месте пайки.

PS Эстеты хреновы....
Это не эстетика, это специфика...

Интересно, а почему автор антенны сразу не использовал текстолит? Из-за дороговизны? Или в мягком металле есть какой то смысл?
Просто у меня родилась идея, если использовать как делал автор, оцинковку, то ее можно по центру прибить к доске, а уж доску закрепить к мачте труда не составит...
Автор той статьи скорей всего не автор антенны. Использовал подручные материалы. Повторюсь, самое главное размеры соблюсти, особенно длинну проволочек соединяющих патчи с пятачком, размеры самих патчей, и взаимное расположение их между собой . Медь, использовать более правильно.
Если попадешь, сабжевая банка рядом не валялась.

Вообще автор зря не предусмотрел обратную связь, или ссылку на форум для обсуждения и т.п.
Гы:-) Там бы такое началось...

Сообщение отредактировал AsMan - 28.8.2013, 20:44

[Эдуард]

Ну а теперь самое интересное!
Какое масло Какой кабель лучше?

1. 5D-FB PVC (внешний диаметр 7,5мм, 70 руб/метр, затухание на частоте 2400 при длине 10 метров 3,44дБ)
2. RG-58 AU(внешний диаметр 5мм, 40 руб/метр затухание на частоте 2400 при длине 10 метров 6.04дБ)
3. 8D - FB(внешний диаметр 11,1мм, 120 руб/метр, затухание на частоте 2400 при длине 10 метров 2.51дБ)

Только блин ни один из этих кабелей судя по описанию, не подключается к найденным мною разъемам свистка... так что хвостик придется все таки делать... или существуют разъемы CRC9 для толстых кабалей?

Думаю уложится в 10 метров...
Схема работы примерно следущая:
1. WiFi роутер (TP-LINK TL-MR3420 или TP-LINK TL-MR3220)
2. USB удлинителем(говорят более 5 метров нельзя, свисток не заработает) в роутер подключаю свисток(модем Мегафон М150-1?)
3. От свистка кабелем наименьшей длинны на крышу в антенну...

Хорошо представленная сводная таблица затухания на частоте 2400 мГц популярных кабелей...

Сообщение отредактировал Эдуард - 28.8.2013, 23:28

[AsMan]

Ну а теперь самое интересное!
Какое масло Какой кабель лучше?

1. 5D-FB PVC (внешний диаметр 7,5мм, 70 руб/метр, затухание на частоте 2400 при длине 10 метров 3,44дБ)
2. RG-58 AU(внешний диаметр 5мм, 40 руб/метр затухание на частоте 2400 при длине 10 метров 6.04дБ)
3. 8D - FB(внешний диаметр 11,1мм, 120 руб/метр, затухание на частоте 2400 при длине 10 метров 2.51дБ)

К какому из них найдешь CRC9 тот и обжимай

Сообщение отредактировал AsMan - 28.8.2013, 23:24

[Гость_Borman-67_*]

В офисе ЕТА, собрался в отпуск на дачу в Выборг, зашел на сайт ЕТЫ посмолтрел покрытие , позвонил менахеру сказали все типа гуд! Взял модем, литр пива. Приехал вколхозил, и и и ХРЕН!!!!! Взял пароболическую тарелку, вколхозил ТОЖЕ ХРЕН! Еты в ВЫБОРГЕ НЕТ!! ОБМАН НА САЙТЕ. Ну хоть пива попил..

[Эдуард]

Ну хоть пива попил..

Если пиво не баночное, то сообщение ОФФТОП...

А может надо роуминг включать?

[Гость_Borman-67_*]

Ну хоть пива попил..

Если пиво не баночное, то сообщение ОФФТОП...

А может надо роуминг включать?

Пива литр баночное! Роуминга для Еты Скверо запад, не нужно..
