Наконец-то сегодня исполнил задуманное еще с момента покупки машины!
Думаю, многим будет интересно, т.к. темы такие уже появлялись: http://forum.chrysler-dodge.ru/index.php?showtopic=138403 .

Добытый ранее ЕВИК с кнопками люка был как раз в тему.

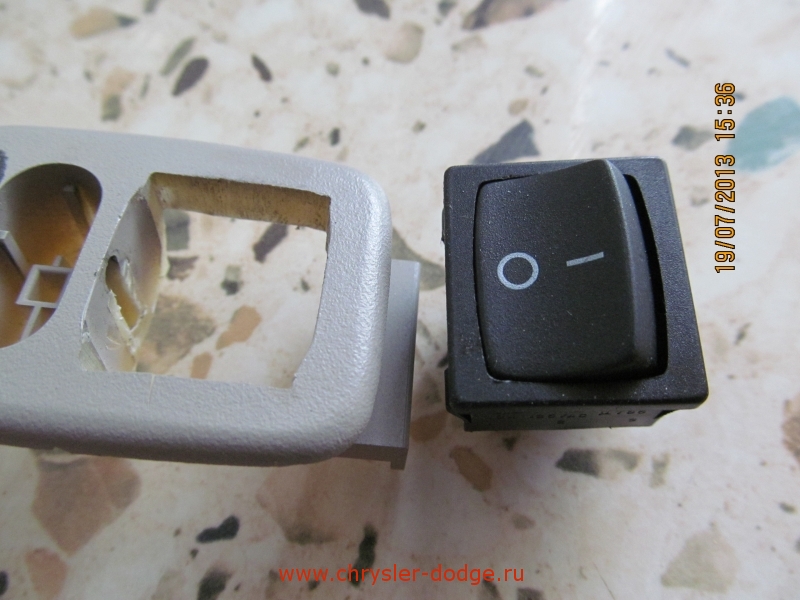

Блок кнопок люка был препарирован, к нему куплен выключатель, менее всего выбивающийся из общей кучи кнопок

В крышке выпилено отверстие, для чего с обратной стороны срезал пластик так

И напильником из овала сделал прямоугольник

Вставлено

На плате перерезал дорожки и припаял два провода(кнопку оставил на всяк))

Припаял провода

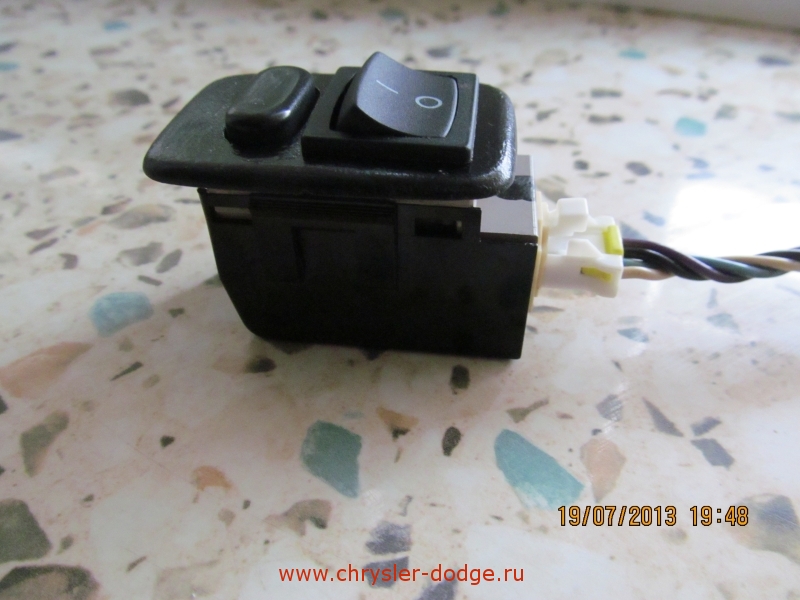

Блок собран

Провода разъема были подсоединены к заранее проложенным при перетяжке потолка проводам в жгуте и все установлено на место



Провода от блока выключателя и кнопки

Далее,разобрав все, что мешает под рулем и пометив для удобства разъемы, снимаем монтажный блок, откручиваем от него бодик и несем блок домой, где снимаем эту крышку, отжав защелки

С обратной стороны снимаем все предохранители и реле, я раскладывал их на столе так, как они стояли, чтоб потом не думать, что откуда

Под снятой крышкой монтажная плата

Надо ее извлечь. Проще всего перевернуть блок и потрясти - она выпадет

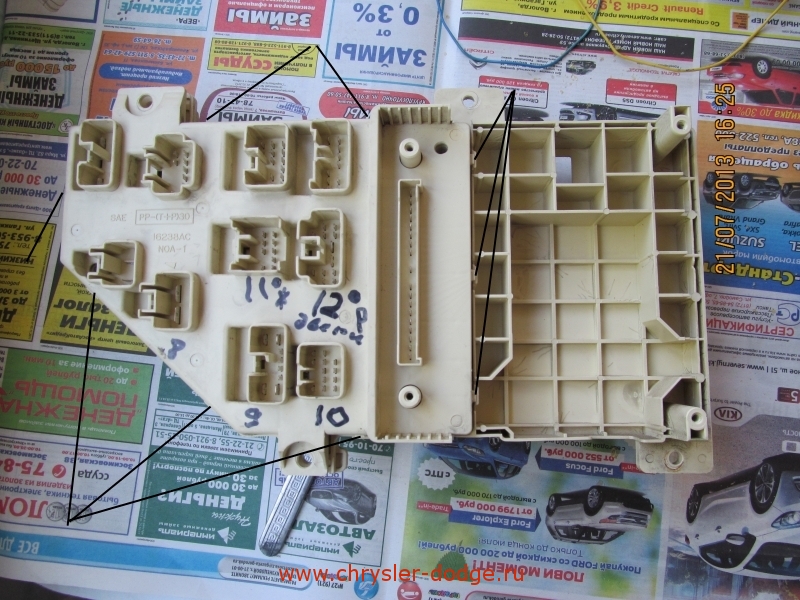

Плата состоит из четырех слоев, два из которых понадобилось снять. Для этого надо снять следующие ножки







Какие-то ноги на фотках могут повторяться, но все зато видны.

Далее снял первый слой(не со стороны ног)

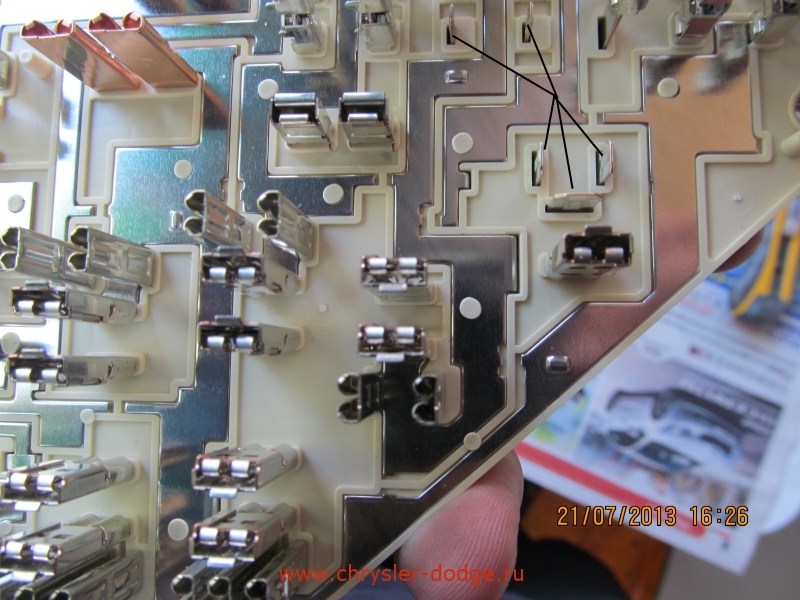

Второй тоже. Здесь как раз видна нужная дорожка. Она соединяет пин бодика и два разных пина на потолок и на двери

Собственно, вот она. Нанес нужные метки, по которым резать и загибать

Погрел пластиковые пайки и снял дорожку

Разрезал и загнул кончики

Припаял провода и вставил на место дорожку(теперь уже дорожки))

Чтобы вставить на место второй слой, надо сделать под провода такое отверстие

Продел провода и вставил слой

Первому слою повезло меньше)

Плата всборе и провода уложены заподлицо(плату надо собрать очень плотно)

В корпусе прорезал паз под провода

И вставил плату на место, предварительно вернув все ножки на обратной стороне на место

Закрыл крышку

Припаял разъем

Вставил все преды и релюхи и пошел прикрутил монтажный блок на место.Ответную часть разъема соединил с проводами от блока выключателя и кнопки в потолке.

Проверил - все работает!!!
Когда не надо свет больше не загорится. В обычных условиях он будет гореть.

Это был сложный вариант.
Можно проще, кому так не охота.

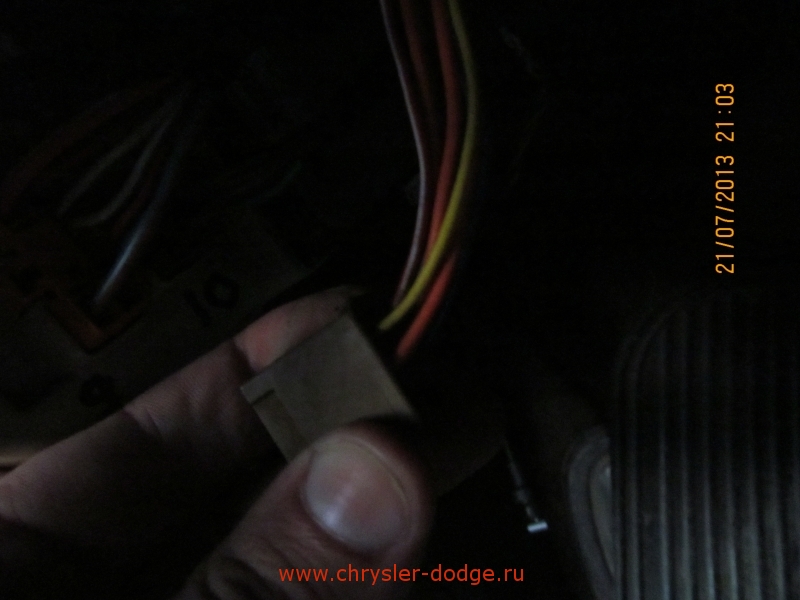

Свет на потолке включается вот этим желтым проводом на разъеме потолка(нижний левый)

И вот этим на двери. Он тоже желтый. На этом разъеме, находится в том углу, который за проводами не видно




Достаточно эти провода разъединить и вставить в разрыв выключатель. При этом не обязательно каждый отдельно. Как мы уже видели, в монтажном блоке эти провода соединяются, поэтому их можно спарить и через выключатель подсоединить к любому одному из двух разъемов.

Тем, у кого нет фонариков в дверях из-за года, или комплектации еще проще.
Выключатель нужно поставить в разрыв желтого провода, идущего на потолок и все.

Молодцы, кто осилил сей опус!))
Надеюсь, кому-то поможет.

Зы: Кнопка теперь в резерве. Думаю, что бы к ней подключить.
[Архив]

Сообщение отредактировал Офшорник - 22.7.2013, 10:39


--------------------
Гранд Чероки WK 2005 4.7(303лс) Катаемся)
Гранд Чероки WJ лимитед 4.7 2002 Вжик! Был
Крайслер 300м 3.5 1998. Был
Ребят, не обращайтесь ко мне на Вы, пожалуйста!
Перейти в начало страницы

+Цитировать сообщение
techiev
сообщение 21.12.2015, 1:24
Сообщение #2


Прописался
****

Группа: Пользователи
Сообщений: 119
Регистрация: 27.7.2013
Пользователь №: 64 033



Моя реализация, может кому пригодится...
Прикрепленные файлы
Прикрепленный файл  SalonSvet2.jpg ( 248.75 килобайт ) Кол-во скачиваний: 88



--------------------
Chrysler LHS 1998
Перейти в начало страницы

+Цитировать сообщение
S@нек
сообщение 21.12.2015, 22:37
Сообщение #3


Fanatus Vulgaris
*********

Группа: Пользователи
Сообщений: 2 931
Регистрация: 22.7.2010
Из: Вологда
Пользователь №: 32 171
Реальное имя:Александр



Молодец!
Где цепь рвал, чтоб выключатель воткнуть?


--------------------
Гранд Чероки WK 2005 4.7(303лс) Катаемся)
Гранд Чероки WJ лимитед 4.7 2002 Вжик! Был
Крайслер 300м 3.5 1998. Был
Ребят, не обращайтесь ко мне на Вы, пожалуйста!
Перейти в начало страницы

+Цитировать сообщение
techiev
сообщение 22.12.2015, 0:23
Сообщение #4


Прописался
****

Группа: Пользователи
Сообщений: 119
Регистрация: 27.7.2013
Пользователь №: 64 033



Согласно описанного второго, простого варианта, т.к. он действительно простой. Теперь не могу нарадоваться: свет, когда надо, можно выключить полностью, причём потолочные выключатели его при этом могут включить - тоже удобно. В общем, огромное спасибо за мануал!


--------------------
Chrysler LHS 1998
Перейти в начало страницы

+Цитировать сообщение
Aleksander60
сообщение 22.12.2015, 8:47
Сообщение #5


Член Крайслер Клуба
Иконка группы

Группа: Член Крайслер Клуба
Сообщений: 4 096
Регистрация: 25.1.2012
Из: Псков
Пользователь №: 47 435
Реальное имя:Александр



Цитата(S@нек @ 21.7.2013, 22:28) *
Наконец-то сегодня исполнил задуманное еще с момента покупки машины!

Товарисчи!
Снимаю шляпу за скрупулезность, терпение, аккуратность и прочее.....
Но, объясните мне, идиоту, зачем? Зачем рвать цепь которая сама отключится через 10 мин, даже если все на диодах. Аккумулятор подсветка не успеет высосать, а в других случаях двери закрыл и все.
Может я конечно слишком стар стал и начал забывать про вечерние встречи с девушками, но нам места и в закрытой 626 Мазде хватало, а в LH и подавно!
Непанимаю!!!


--------------------
Concorde 2.7 ↣ 3.2 ↣ 3.5 2002 просто девочка
Voyager 2.4 2001 работяга, спасен от гнили, скоро в продаже
Caravan 2.4 2002 предстоит быть спасенным....вновь как девочка
Grand Caravan 3.3 2001 готовим к новой жизни
Yamaha DragStar 400 1996.... на пробу, видимо кризис среднего возраста
Suzuki Boulevard C90T 1500 2006....кризис продолжается
Concorde 2.7 2000 продан после 8 лет совместной жизни
Intrepid 3.2 1998 пошел на донорство
Перейти в начало страницы

+Цитировать сообщение
Fracy
сообщение 22.12.2015, 9:12
Сообщение #6


Координатор КК Волгоград
Иконка группы

Группа: Модераторы
Сообщений: 19 787
Регистрация: 24.5.2010
Из: Волгоград
Пользователь №: 30 846
Реальное имя:Александр



Саша, а где указано, что проблема в разрядке АКБ или неотключении света через 10 минут?
Речь идет о салонном свете, особенно некоторым актуально, где отсутствует НОЛИК на регуляторе "громкости" )).
Может - это для разведчиков в засаде...
Или просто так сообщение - понекрофилить за компанию? )))
И вот стал именно стар - с девушкой в машине, а тут РРРРРРРРРРРРАААААААААЗЗЗЗ - дверка распахнулась - и СВЕТ..
ППААННИМАИШЬ?


--------------------
Если опустить руку в банку с серной кислотой, то можно почувствовать, что у банки нет дна.
Старею, что ли... Меня уже цитируют...
Что бы ни произошло, всегда найдется человек, который знал, что именно ТАК оно и будет...
Сплю чутко, стреляю метко..
Если долго стоять и смотреть на юг, на затылке может вырасти мох.
Перейти в начало страницы

+Цитировать сообщение
Aleksander60
сообщение 22.12.2015, 9:55
Сообщение #7


Член Крайслер Клуба
Иконка группы

Группа: Член Крайслер Клуба
Сообщений: 4 096
Регистрация: 25.1.2012
Из: Псков
Пользователь №: 47 435
Реальное имя:Александр



Цитата(Fracy @ 22.12.2015, 9:12) *
с девушкой в машине, а тут РРРРРРРРРРРРАААААААААЗЗЗЗ - дверка распахнулась - и СВЕТ..
ППААННИМАИШЬ?

Ну, если тока так! Хотя дверушки блокировать надо бы.
А по поводу некрофилить, да, звиняйте, не заметил дату первого поста!!!!


--------------------
Concorde 2.7 ↣ 3.2 ↣ 3.5 2002 просто девочка
Voyager 2.4 2001 работяга, спасен от гнили, скоро в продаже
Caravan 2.4 2002 предстоит быть спасенным....вновь как девочка
Grand Caravan 3.3 2001 готовим к новой жизни
Yamaha DragStar 400 1996.... на пробу, видимо кризис среднего возраста
Suzuki Boulevard C90T 1500 2006....кризис продолжается
Concorde 2.7 2000 продан после 8 лет совместной жизни
Intrepid 3.2 1998 пошел на донорство
Перейти в начало страницы

+Цитировать сообщение
крякслер
сообщение 22.12.2015, 10:11
Сообщение #8


Fanatus Vulgaris
*********

Группа: Пользователи
Сообщений: 5 113
Регистрация: 8.6.2013
Из: Столица нашей Родины
Пользователь №: 62 711



немножко не по теме, но пока "все тут", а кто нибудь стеклоподъёмники переключал на LH из положения ОN на положение ACC замка, чтоб работали. поделитесь или ткните ссылкой если не сложно


--------------------
Лехаим Навальнер
Перейти в начало страницы

+Цитировать сообщение
S@нек
сообщение 22.12.2015, 12:43
Сообщение #9


Fanatus Vulgaris
*********

Группа: Пользователи
Сообщений: 2 931
Регистрация: 22.7.2010
Из: Вологда
Пользователь №: 32 171
Реальное имя:Александр



Ага! А вариант с "приперло пописать" сидящим в машине не рассматривали?))
Вышел поссать и пока свет сам не погас медленно, вся округа с двух километров видит, что кто-то там притаился,)))

Другой вариант: дочка любит спать в машине. До места доехал, а она спит. И пусть бы спала, но ведь не выйти самому! Т.к. стоит только открыть дверь, как мощный пучек света лупанет ей прямо в глаза! После чего будет следовать пробуждение недоспавшего ребенка и испорченный остаток дня или вечера(у кого дети есть, тот поймет;)).

От так-то вот!

Выключатель не простаивает ни разу. Нисколько не пожалел, что сделал в свое время.

Сообщение отредактировал S@нек - 22.12.2015, 12:44


--------------------
Гранд Чероки WK 2005 4.7(303лс) Катаемся)
Гранд Чероки WJ лимитед 4.7 2002 Вжик! Был
Крайслер 300м 3.5 1998. Был
Ребят, не обращайтесь ко мне на Вы, пожалуйста!
Перейти в начало страницы

+Цитировать сообщение
Гость_URRI 39_*
сообщение 22.12.2015, 12:50
Сообщение #10





Гости






Никогда бы не подумал, что такая простая функция, есть не во всех машинах. По крайней мере во всех моих, это идёт с завода по умолчанию.
Перейти в начало страницы

+Цитировать сообщение
techiev
сообщение 23.12.2015, 0:45
Сообщение #11


Прописался
****

Группа: Пользователи
Сообщений: 119
Регистрация: 27.7.2013
Пользователь №: 64 033



Цитата
Зачем рвать цепь которая сама отключится через 10 мин


С этого места поподробнее!.. Не знал, проверю!!!

Сообщение отредактировал techiev - 23.12.2015, 0:46


--------------------
