> Дорабатываем штатный Майгиг Альпайн, описание процесса
Stas
сообщение 24.8.2012, 11:11
Сообщение #1


Тысячник
*******

Группа: Пользователи
Сообщений: 1 153
Регистрация: 9.11.2008
Из: Афины/Москва
Пользователь №: 18 013



Всем известны недостатки штатной мультимедийной головы Майгиг производства Альпайн, которая до настоящего времени устанавливается даже в топовую комплектацию тачек концерна Крайслер, Додж и Джип. Можно заменить эту голову на более современную, но в ряде случаев, этого делать не выгодно:
- при наличии опции под названием VES ( видео интертейнмент систем) в виде одного или двух рядов потолочников, дополнительного DVD привода в подлокотнике или торпеде, который перестаёт управляться при смене головного устройства,
- при сильной любви крайслеровода к штатной комплектации авто,
- при необходимости подключения нескольких камер ( передняя, задняя, боковые, салонная ) у больших джипов Гранд Чироки или грузовиков Додж.
Но и этом случае, есть выход из положения, который позволяет не только избавиться от блокировки DVD во время движения и организовать дополнительную пару аудио/видео входов/выходов, как например, позволяет сделать коачтэковский адаптер ЛокПик, но и оснастить эту голову универсальным блоком GPS с управлением от штатного тач. скрина с картами России ( Навител, Гармин, Айго, Ситигид, Прогород и т.д.), а также блоком цифрового телевидения формата DVB-T MPEG-4 с одной активной антенной ( скорость до 45 км/час). Данный апгрейд можно сделать для следующих модификаций Майгига:

1.U.S.A.Canada.Mexico

MyGiG RER With Navigation
MyGiG RBH With Navigation
MyGiG RHR With Navigation
MyGiG REN Non Navigation
MyGiG RBZ Non Navigation
MyGiG REU REX With Navigation Journey only

2.Australia.Middle East. and South Africa

MyGiG REP With Navigation
MyGiG RHP With Navigation
MyGiG REZ Non Navigation

3.European

MyGiG REW With Navigation
MyGiG RHW With Navigation
MyGiG REZ Non Navigation

Для обеспечения доступа к штатному тач. скрину необходимо установить внутрь головного устройства специальную коммутационную плату:


На этой плате установлен комплект релюшек, который управляется подачей внешнего управляющего напряжения:

Для модификации Майгига с гарминовским навигационным блоком применяется такая плата:


Сет предназначен для установки по принципу плаг-энд-плей и не требует вмешательства в штатную проводку автомобиля. Комплект Т-коннекторов подключается в разрыв штатных жгутов Майгига:

Адаптер имеет 4 RCA входа, что позволяет подключить DVD, ТВ, заднюю камеру, переднюю камеру и GPS/digital TV выносной блок.



Все функции на 100 % управляются со штатного тач. скрина, для управления режимом цифрового ТВ есть ИК пульт. Адаптер снимает блокировку штатного DVD при движении.
При подключении выносного GPS модуля к входу салонной камеры можно управлять навигационной программой со штатного экрана.
Блоки не вносят никаких изменений в заводскую систему воспроизведения звука.
Итак, для модификации головного устройства, нужно получить доступ к основной материнской плате. Вначале снимаем нижнюю крышку с установленным на ней хардом и отключаем его жгут:

Затем отсоединяем второй жгут:


Демонтируем DVD привод и извлекаем материнскую плату:

Вид на гу со снятой материнской платой ( хард установлен обратно, чтобы показать расположение двух нижних жгутов ):

Подключаем коммутационную плату в разрыв штатного кабеля тач .скрина:

Заправляем печатный жгут петлёй вниз и ставим на место материнскую плату:

Сигнальные и управляюший кабели выводим наружу через пропил в задней стенке корпуса Майгига:

Собираем гу в обратной последовательности. Процесс занял почти 2 часа.
Теперь осталось установить Майгиг в тачку, развести жгуты и подключить блоки адаптера и GPS/DVB-T модуля. Процесс установки опишем на примере Dodge RАM SRT 2012 с топовой комплектацией звука.( Alpine Sound ).
Совмещённый модуль GPS/DVB-T имеет такой вид:

Он комплектуется выносной магнитной GPS и ТВ антеннами, выносным динамиком для воспроизведения звукового сопровождения навигации и ИК пультом для управления тюнером:


В переднюю панель грузовика установлена последняя версия Майгига с Сириус Радио, навигацией и двумя USB портами модель RHR:

Снимаем резиновый коврик с верзнего кармана и отвинчиваем 2 самореза:

Третий саморез спрятан за декоративной накладкой розетки 115 вольт:

Снимаем никелированную рамку вокруг обрамления ручки АКПП:



Снимаем резиновое корыто нижнего бардачка, отвинчиваем два самореза, которые крепят горизонтальную панель вокруг рычага АКПП, снимаем эту панель:

Теперь нам ничего не мешает выдернуть на себя переднюю панель:

Предварительно отключив фишки с климы, блоков кнопок и розетки 115 вольт:

Получаем вот такое пространство для установки дополнительных блоков:

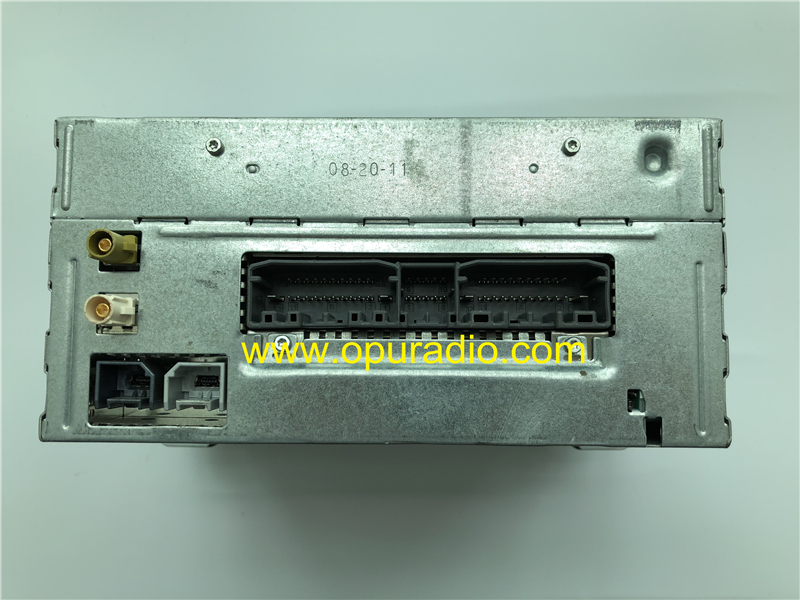

Открутив 4 самореза, снимаем Майгиг, отключив три жгута, две антенны и фишку USB гнезда:

Подключаем два Т-коннектора на концы жгутов перед магнитолой:

Магнитную GPS антенну крепим на верхней поверхности стальной трубы слева от головы:

Адаптер устанавливаем на липучку под пластиковым горизонтальным кронштейном и притягиваем его стрипками:

Магнитную антенну цифрового ТВ ставим на крышу над головой переднего пассажира:

Блок навигатора/цифрового ТВ имеет SD слот 32 Гиг носителя для навигационной проги и файлов мультимедии и работает под управлением Виндов СЕ версии 6.0. Поэтому этот блок решено было сначала установить в нижний бардачек, чтобы обеспечить доступ к этому SD слоту. Но затем при изучении подторпедного пространства мы нашли очень удобное место в нише справа от бардачка. При этом мы подвесили этот блок под наклоном с таким расчётом, чтобы иметь доступ к слоту через боковую заглушку торпеды:


Теперь несколько слов о пользовании вновь приобретёнными функциями. До установки сета штатное меню Майгига имело вот такой вид:

После установки появилась ещё одна вкладка с именем TV и 3-мя страницами режимов.
На первой странице имеется четыре пункта:
- BBUNLOCK- снятие блокировки DVD в движении
- REVERSE – принудительное включение задней камеры
- FORWARD - принудительное включение передней камеры
- INTERIOR- принудительное включение салонной камеры

Камеры можно включать в любой момент движения. Эти сенсорные кнопки дублируются левым блоком кнопок руля: центральная кнопка вводит Майгиг в режим TV, верхняя кнопка руля включает переднюю камеру, нижняя кнопка – заднюю камеру.
Ко входу салонной камеры подключен модуль GPS. Нижняя кнопка VIEW VIDEO активирует режим цифрового телевизора.
Вторая страница меню адаптера имеет такие вкладки:

Третья страница меню:


Один из режимов позволяет подключить вместо цифрового ТВ боковые камеры: левую и правую.
При нажатии строки INTERIOR первого меню адаптера мы попадаем в меню навигатора:

Как видите, кроме запуска навигационной программы, блок позволяет воспроизводить файлы видео/МП3/картинки/аудиокниги. Максимальный размер носителя в FAT32 – 32 Гига. Вот страница настроек блока:

Устанавливаем Айго Примо последней версии с картами 32 стран:

Включен режим ведения по маршруту:

Вот так воспроизводится файл МП3. РУССКИЕ ТЭГИ ЧИТАЮТСЯ БЕЗ ПРОБЛЕМ:

Режим цифры ТВ подробно отфоткать не успели:

Кратко могу сказать, что при описанном месте установки антенны тюнер с лёгкостью настроил все 8 каналов HD видео и 3 радио прямо в гараже, что говорит об очень высокой чувствительности приёмного тракта. К слову для настройки двух антенных тюнеров HD2010, которые описаны в моих многочисленных темках, мне приходилось мотаться на Смотровую площадку Воробьёвых гор. К сожалению, тюнер имеет только одну антенну, поэтому будет устойчиво работать на скоростях до 45 км/час.
Бюджет установки составил 1350 долл. и занял полтора дня.
В настоящее время описанный сет является единственным комплексным решением для расширения функций штатного Майгига.



--------------------
И вам не болеть!
---------------------------------------
