Подсветка пепельницы на Интрепиде + фотозагадка! Опции

[Serg]

Давненько озадачивался отсутствием подсветки пепельницы в своём автомобиле. Не то чтобы "мартышка к старости слаба глазами стала", а даже как-то наоборот, но выслушивать от подруг по поводу очередных прожжёных колготок - просто надоело!
Для приведения в надлежащий вид подсветки был приобретён светодиод зелёного неяркого свечения рассчитанный на бортсеть автомобиля аж за 20 рублей на Митинском рынке.

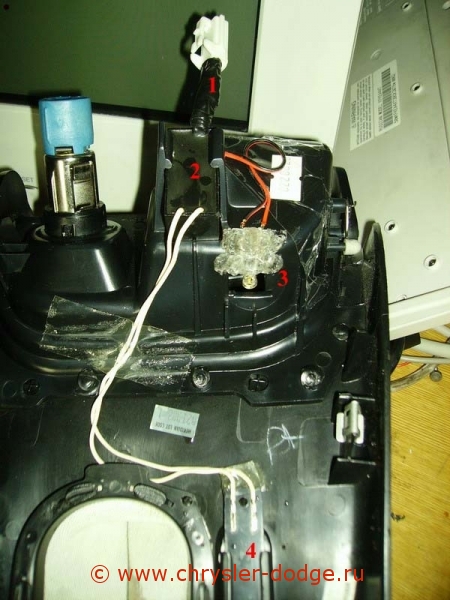

Далее оторвана центральная консоль (снимается руками, на защёлках она), отвинчен единственный винтик с головкой под TORX 15 крепящий ручку КПП и вкрячены пара проводков:



Подпаиваемся прямо к проводам от белой фишки (№1) Оранжевый провод "+", чёрный провод - наоборот. (На рисунке они уже под слоем чёрной изоленты.)
Не откусывая длинные ножки светодиода изгибаем их и прилаживаем его к прямоугольному окошечку (№3) используя термопистолет или плавя паяльником незабвенные коробки от кассет для стриммера фирмы 3М. (Да славится продукция её в веках! Точнее материал который идёт на сами коробки!)

Вроде бы всё понятно, но теперь самое интересное!!!!

Когда только снял консоль, на обороте её увидел маленькую коробочку (№2). С одной стороны к ней подходят провода бортсети (+ при включённых габаритах), а с другой стороны выходят 2 тоненьких проводка которые идут на подсветку планки с буквами PRND3L (№4)
И подумалось тут мне, не иначе американский гений таким способом просаживает напряжение в бортсети, чтобы ихние слабенькие светодиоды не сказали "бряк"? Но зря я так думал! Всё оказалось гораздо увлекательнее!
Как вы думаете, какое напряжение на клеммах, что видны немного выше цифры "4"?
77 Вольт ПЕРЕМЕННОГО напряжения!!!!! Каково?
Вот и я охренел.....

Ну и сам вопрос: а на хрена?????

[Гость_Alexcomrad_*]

Серёг, имхо переменного не может быть по определению. :roll:

[Kony]

скорее всего, так у меня на циррусе, там не светодиод а люмисцентная лента, которая светится всей полоской, вот так вот...

[Serg]

Серёг, имхо переменного не может быть по определению. :roll:

Запросто! Там стоит залитый компаундом преобразователь.....

[Гость_Alexcomrad_*]

Серёг, имхо переменного не может быть по определению. :roll:

Запросто! Там стоит залитый компаундом преобразователь.....

Преобразователь из постоянного в переменный!!!???

[Serg]

Серёг, имхо переменного не может быть по определению. :roll:

Запросто! Там стоит залитый компаундом преобразователь.....

Преобразователь из постоянного в переменный!!!???

Постой! А ты первый раз об этом слышишь?
А как же тогда работают все Источники бесперебойного питания?????

[Serg]

скорее всего, так у меня на циррусе, там не светодиод а люмисцентная лента, которая светится всей полоской, вот так вот...

Вот это-то меня и удивило! Зачем такое усложнение конструкции?

[Гость_Alexcomrad_*]

Постой! А ты первый раз об этом слышишь?
А как же тогда работают все Источники бесперебойного питания?????
 :lol:  :lol:  :lol:  :lol:

Обидеть хочешь Конечно я знаю, но мы ведь конкретный случай разбираем и я не вижу даже косвенной причины в таком преобразовании (инверции)

[Zus]

Любопытно как... А в 300М пепельница подсвечивается, да ещё и лампа стоит нешуточная - как в габаритах

[Serg]

Любопытно как... А в 300М пепельница подсвечивается, да ещё и лампа стоит нешуточная - как в габаритах

Да у меня fucking no smoking set! :D :D :D

[Serg]

Обидеть хочешь  Конечно я знаю, но мы ведь конкретный случай разбираем и я не вижу даже косвенной причины в таком преобразовании (инверции)

Да нет, конечно!
Ибо сам поражён таким преобразованием!
Зачем????

[Гость_Chinaman_*]

to Serg
Все католюминесцентные индикаторы (они у нас стоят на одометре и PRNDL) обязательно требуют напряжения питания переменного тока примерно от 40 до 150 В в зависимости от типа индикатора.
Но преобразователь действительно маленький.

[Гость_Vladimir77_*]

77 Вольт ПЕРЕМЕННОГО напряжения!!!!! Каково?
Вот и я охренел.....

Ну и сам вопрос: а на хрена?????

Серж, мошь попутал што? Или относительно "не того" померял?
Патенциал там мог оказаться и поболее, особенно если ЛЭП рядом.
Я как то заглох на бутаковском заливе, прямо под ЛЭП, тогда там просто пустырь был, выхожу из машины, дотрагиваюсь до металлической части двери - а меня каааак ...банёт.

Вощем кое - как завёлся и ходу от туда.
Больше под ЛЭП стораюсь не заезжать.
В твоём же случае - скорее всего "наводка", от чего то такого, переменного и мощного, или ЛЭП или трёхфазник рядом проходит, пробуй мерять напругу, отъехав в другое место.

[Гость_BPN1973_*]

Хех а у меня пепельницы вообще нет

[Гость_Alexcomrad_*]

Хех  :twisted: а у меня пепельницы вообще нет  :o

А её практически у всех и не было- отдельно покупалась :cool:

[Гость_BPN1973_*]

А ставить ее куда? Под блок с магниотофоном и кондеем (есть там ниша)? Или меняется часть консоли? Других мест просто нет. Я даже никак не могу сообразить куда впиндюрить экран от парктроника - не маленький, а большой, для жены, чтобы видела с какой стороны препятствие.

[Гость_Alexcomrad_*]

А ставить ее куда? Под блок с магниотофоном и кондеем (есть там ниша)? Или меняется часть консоли? Других мест просто нет. Я даже никак не могу сообразить куда впиндюрить экран от парктроника - не маленький, а большой, для жены, чтобы видела с какой стороны препятствие.

В подстаканник! Называется "комплект курильщика", продаётся за 600-750р. практически у любого дилера, состоит из пепельницы и прикуривателя.

[Гость_BPN1973_*]

Ну под прикуриватель дЮрка имеется. Но подстанники у меня идут как часть центральной консоли, их что вырезать что-ли нах или как?

А может не морочиться и просто поставить в подстаканник стеклянную банку с закручивающейся крышкой, налить немного воды и все? И пепльницу вытряхивать не надо, и смердеть не будет, ну еССно за исключением тех случаев, когда когда будет открываться

[Гость_Alexcomrad_*]

Ну под прикуриватель дЮрка имеется. Но подстанники у меня идут как часть центральной консоли, их что вырезать что-ли нах или как?

А может не морочиться и просто поставить в подстаканник стеклянную банку с закручивающейся крышкой, налить немного воды и все?  :crazy:  :crazy: И пепльницу вытряхивать не надо, и смердеть  :bad:  :bad:  :bad: не будет, ну еССно за исключением тех случаев, когда когда будет открываться  :lol:  :lol:

Блин, пепельница круглая с крышкой и вставляется, как бутылка, в подстаканник.

[Гость_BPN1973_*]

Во баран.... Сорри за оффтоп, что развел раньше, как-то не мог допетрить что для америкосов могли сделать что-нибудь логическое и простое, как "зеленому" еще владельцу американца, какжется что все будет сложное и навороченное :D
