Хочу подключить к штатной магнитоле услитель. Выходов на усилитель у нее конечно же нет.

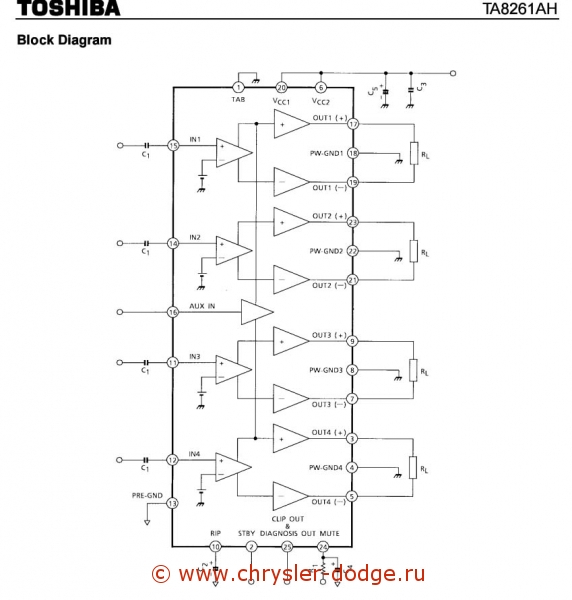

Поэтому решил замутить сам. Вскрыл магнитолу. Обнаружил там усилитель Toshiba TA8261AH. Теперь вопрос: если я подпаяюсь к ногам №11,12,14,15 получится ли у меня сделать выход? Или для этого еще что-то надо?  Toshiba Сообщение отредактировал Silver-Dan - 3.12.2007, 15:20 -------------------- Hyundai Elantra 1.6 '2006 - теперь так
Chrysler Sebring 2.4 '2004 - продан |
 |

|
 |
Ответов
(1 - 19)
|
3.12.2007, 17:08
Сообщение
#2
|
|
 Старший по неясным вопросам...  Группа: Член Крайслер Клуба Сообщений: 6 362 Регистрация: 26.5.2005 Из: Москва Пользователь №: 26
|
Цитата(Silver-Dan @ 3.12.2007, 15:02)  Хочу подключить к штатной магнитоле услитель. Выходов на усилитель у нее конечно же нет. Поэтому решил замутить сам. Вскрыл магнитолу. Обнаружил там усилитель Toshiba TA8261AH. Теперь вопрос: если я подпаяюсь к ногам №11,12,14,15 получится ли у меня сделать выход? Или для этого еще что-то надо? Toshiba Подключи усилитель по высокому уровню и не мучайся. |
|
|
|
|
3.12.2007, 17:25
Сообщение
#3
|
|
|
Fanatus Vulgaris Группа: Пользователи Сообщений: 2 371 Регистрация: 23.1.2007 Из: С-Петербург Пользователь №: 6 477 Реальное имя:Данила
|
Цитата(Black_LX @ 3.12.2007, 17:15) Подключи усилитель по высокому уровню и не мучайся. Не, так не хочу. Будут искажения от магнитоловского усилка. -------------------- Hyundai Elantra 1.6 '2006 - теперь так
Chrysler Sebring 2.4 '2004 - продан |
|
|
|
| Гость_Умка_* |
3.12.2007, 18:23
Сообщение
#4
|
|
Гости |
Цитата(Silver-Dan @ 3.12.2007, 19:32) Цитата(Black_LX @ 3.12.2007, 17:15) Подключи усилитель по высокому уровню и не мучайся. Не, так не хочу. Будут искажения от магнитоловского усилка. Ход мысли - правильны. На 90% - Вы можете подпояться. Но....не факт что сопротивление усилка будет согласовано с предыдущими каскадами. Возможны искажения или отсутсвие звука. Пробывать нужно - учитывая конденсаторы на развязках - мне кажется хуже не будет ! |
|
|
|
|
3.12.2007, 18:28
Сообщение
#5
|
|
 Fanatus Vulgaris Группа: Пользователи Сообщений: 9 029 Регистрация: 9.5.2006 Из: Сколково Пользователь №: 2 481 Реальное имя:Андрей Город:Одинцово
|
А кто знает, как магнитолу на нормальный шаг перекодить? Блин, покупал замену штатной -1диновый Кенвуд, а он тоже американец
 во "повезло"
|
|
|
|
|
3.12.2007, 20:20
Сообщение
#6
|
|
 Очумелые ручки КК Группа: Модераторы Сообщений: 1 635 Регистрация: 15.7.2006 Из: Саратов Пользователь №: 3 580
|
Ход мысли абсолютно правильный. Именно эти-же выводы используются при наличии штатного линейного выхода. Но дело в том, что уровень сигнала без дополнительного усиления будет слишком мал. На входе микросхемы типовая чувстсвительность 30mV, а у внешего усилителя, для снижения наводимых помех, уровень чувствительности может достигать 4V. Потребуется сделать небольшой усилительный каскад, можно на четырехканальном операционнике.
-------------------- Как-то вот случилась измена любимой марке. Но цвет тот-же!
 Chrysler VOYAGER 2,4L Special Edition. MOBY DICK - передан в ДОБРЫЕ РУКИ! |
|
|
|
|
4.12.2007, 9:27
Сообщение
#7
|
|
 Говорящая рыба Группа: Член Крайслер Клуба Сообщений: 17 790 Регистрация: 27.9.2005 Пользователь №: 445 Реальное имя:Александр Город:Пересвет
|
+1
Я бы только не прям к ногам микрухи подпаивался а продублировал бы разделительные конденсаторы. А саму микруху в стендбай загнал или вообще питания лишил:-) -------------------- Ситроён C5 2013
Анафему предал. |
|
|
|
|
4.12.2007, 11:12
Сообщение
#8
|
|
|
Fanatus Vulgaris Группа: Пользователи Сообщений: 2 371 Регистрация: 23.1.2007 Из: С-Петербург Пользователь №: 6 477 Реальное имя:Данила
|
Цитата(AsMan @ 4.12.2007, 9:34) +1 Я бы только не прям к ногам микрухи подпаивался а продублировал бы разделительные конденсаторы. А саму микруху в стендбай загнал или вообще питания лишил:-) А какой емкости кондеры туда поставить? -------------------- Hyundai Elantra 1.6 '2006 - теперь так
Chrysler Sebring 2.4 '2004 - продан |
|
|
|
|
4.12.2007, 11:17
Сообщение
#9
|
|
|
Очумелые ручки КК Группа: Модераторы Сообщений: 1 635 Регистрация: 15.7.2006 Из: Саратов Пользователь №: 3 580
|
Цитата(Silver-Dan @ 4.12.2007, 11:19) Цитата(AsMan @ 4.12.2007, 9:34) +1 Я бы только не прям к ногам микрухи подпаивался а продублировал бы разделительные конденсаторы. А саму микруху в стендбай загнал или вообще питания лишил:-) А какой емкости кондеры туда поставить? А того-же, которого и стоят. Можешь даже просто выпаять у кондюков ногу которая к микросхеме усилителя идет и к ней припаять выход на буферный каскад (при условии, что последуешь совету АсМана и обесточишь выходную микросхему) -------------------- Как-то вот случилась измена любимой марке. Но цвет тот-же!
Chrysler VOYAGER 2,4L Special Edition. MOBY DICK - передан в ДОБРЫЕ РУКИ! |
|
|
|
| Гость_Умка_* |
4.12.2007, 13:36
Сообщение
#10
|
|
Гости |
Цитата(alkuz @ 3.12.2007, 22:27) Потребуется сделать небольшой усилительный каскад, можно на четырехканальном операционнике. Усилительный каскад можешь купить в Чипи Дипе. |
|
|
|
|
4.12.2007, 16:04
Сообщение
#11
|
|
|
Fanatus Vulgaris Группа: Пользователи Сообщений: 2 371 Регистрация: 23.1.2007 Из: С-Петербург Пользователь №: 6 477 Реальное имя:Данила
|
Цитата(Умка @ 4.12.2007, 13:43) Цитата(alkuz @ 3.12.2007, 22:27) Потребуется сделать небольшой усилительный каскад, можно на четырехканальном операционнике. Усилительный каскад можешь купить в Чипи Дипе. а можете -=пальцем ткнуть=-? Или название сказать? -------------------- Hyundai Elantra 1.6 '2006 - теперь так
Chrysler Sebring 2.4 '2004 - продан |
|
|
|
| Гость_Умка_* |
4.12.2007, 19:58
Сообщение
#12
|
|
Гости |
Цитата(Silver-Dan @ 4.12.2007, 18:11) Цитата(Умка @ 4.12.2007, 13:43) Цитата(alkuz @ 3.12.2007, 22:27) Потребуется сделать небольшой усилительный каскад, можно на четырехканальном операционнике. Усилительный каскад можешь купить в Чипи Дипе. а можете -=пальцем ткнуть=-? Или название сказать? Это не на 100% готовые решения. Но это то - что можно использовать. Большинство схем - низковатные усилители. Вам нужно проверить спецификацию - чувствительность входов данных схем. http://www.masterkit.ru/main/set.php?num=1107 http://www.masterkit.ru/main/set.php?num=760 http://www.masterkit.ru/main/set.php?num=978 http://www.masterkit.ru/main/set.php?num=719 |
|
|
|
|
4.12.2007, 20:32
Сообщение
#13
|
|
|
Говорящая рыба Группа: Член Крайслер Клуба Сообщений: 17 790 Регистрация: 27.9.2005 Пользователь №: 445 Реальное имя:Александр Город:Пересвет
|
Это оконечники.
Реально нужен практически любой счетверенный операционник с однополярным питанием. Тупо по типовой схеме. -------------------- Ситроён C5 2013
Анафему предал. |
|
|
|
|
4.12.2007, 21:12
Сообщение
#14
|
|
 Долгожитель Группа: Пользователи Сообщений: 659 Регистрация: 4.12.2005 Из: Москва, Нагатино Пользователь №: 816
|
Тупо собирать на операционниках ТИПОВЫЕ схемы нельзя. Нужно согласование по амплитуде сигнала и по выходному сопротивлению. Ну и развязка по питанию, для привязки уровней напряжения по постоянному току. Выходное сопротивление операционного усилителя и амплитуда сигнала зависит от глубины обратной связи. ТИПОВЫЕ схемы включения обычно содержат коэффециет усиления равный 1 и 1000 для сигналов звуковой частоты. При 1 это усилитель тока и повторитель напряжения, а при 1000-усилитель напряжения. Никакого согласования при этом НЕТ.
Изучи внимательно написаное здесь и будет тебе сЩастье...  Это данные на TA8261AH
Сообщение отредактировал vik - 4.12.2007, 21:17 -------------------- Додж Стратус SE 2003г. 2.4 литра...выпил при покупке
BMW 530i (E60) 2005г. |
|
|
|
|
4.12.2007, 22:19
Сообщение
#15
|
|
|
Говорящая рыба Группа: Член Крайслер Клуба Сообщений: 17 790 Регистрация: 27.9.2005 Пользователь №: 445 Реальное имя:Александр Город:Пересвет
|
Хотите поговорить об этом?
-------------------- Ситроён C5 2013
Анафему предал. |
|
|
|
| Гость_Умка_* |
5.12.2007, 19:49
Сообщение
#16
|
|
Гости |
Vik и Asman - хорош умничать.
Человеку помощь нужна а не Ваш интеллект ! Операциооники ставить - правильно -если сможешь их расчитать. Без согласования - получится в лучшем случае Кг на уровне 10% Поэтому этот вариант для простоты не рассматриваем. Схемы,что в Чипе И Дипе - это оконечники. Очень маломощные. Или по другому - предусилители. Уже расчитанные и согласованные. Учитывая меньший гемор - можно начать их спаять и подсоеденить. На 99% уверен - будет увсе хорошо. Или......использовать усилитель для наушников. Впрочем это тоже самое что и предусилитель ( почти). |
|
|
|
|
5.12.2007, 22:26
Сообщение
#17
|
|
|
Fanatus Vulgaris Группа: Пользователи Сообщений: 2 371 Регистрация: 23.1.2007 Из: С-Петербург Пользователь №: 6 477 Реальное имя:Данила
|
Цитата(Умка @ 5.12.2007, 19:56) Vik и Asman - хорош умничать. Человеку помощь нужна а не Ваш интеллект ! Операциооники ставить - правильно -если сможешь их расчитать. Без согласования - получится в лучшем случае Кг на уровне 10% Поэтому этот вариант для простоты не рассматриваем. Схемы,что в Чипе И Дипе - это оконечники. Очень маломощные. Или по другому - предусилители. Уже расчитанные и согласованные. Учитывая меньший гемор - можно начать их спаять и подсоеденить. На 99% уверен - будет увсе хорошо. Или......использовать усилитель для наушников. Впрочем это тоже самое что и предусилитель ( почти). Спасибо за ответы. Начну с простого. Подключусь через кондер. Если не получится, буду мутить предварительный.
-------------------- Hyundai Elantra 1.6 '2006 - теперь так
Chrysler Sebring 2.4 '2004 - продан |
|
|
|
|
6.12.2007, 9:15
Сообщение
#18
|
|
|
Говорящая рыба Группа: Член Крайслер Клуба Сообщений: 17 790 Регистрация: 27.9.2005 Пользователь №: 445 Реальное имя:Александр Город:Пересвет
|
Цитата(Умка @ 5.12.2007, 19:56) Операциооники ставить - правильно -если сможешь их расчитать. Без согласования - получится в лучшем случае Кг на уровне 10% Поэтому этот вариант для простоты не рассматриваем. Схемы,что в Чипе И Дипе - это оконечники. Очень маломощные. Или по другому - предусилители. Все бы хорошо но Цитата Не, так не хочу. Будут искажения от магнитоловского усилка. Зачем менять один оконечник на другой? Потом что с чем там согласовано? -------------------- Ситроён C5 2013
Анафему предал. |
|
|
|
|
6.12.2007, 9:18
Сообщение
#19
|
|
|
Говорящая рыба Группа: Член Крайслер Клуба Сообщений: 17 790 Регистрация: 27.9.2005 Пользователь №: 445 Реальное имя:Александр Город:Пересвет
|
Цитата(Silver-Dan @ 5.12.2007, 22:33) Спасибо за ответы. Начну с простого. Подключусь через кондер. Если не получится, буду мутить предварительный.А что там до этой микрухи стоит? Просто если коротнеш, рискуешь спалить. -------------------- Ситроён C5 2013
Анафему предал. |
|
|
|
|
6.12.2007, 15:42
Сообщение
#20
|
|
|
Интересующийся Группа: Пользователи Сообщений: 90 Регистрация: 1.8.2007 Из: Москва САО Пользователь №: 8 756 |
Цитата(AsMan @ 6.12.2007, 9:25) Цитата(Silver-Dan @ 5.12.2007, 22:33) Спасибо за ответы. Начну с простого. Подключусь через кондер. Если не получится, буду мутить предварительный.А что там до этой микрухи стоит? Просто если коротнеш, рискуешь спалить. Если будут стоять кондёры, не спалить. Я бы выпаял штатные кондёры на микруху. Если планируемый усилитель высокоомный, то хватит кондёра в микрофарад. Обычно у предусилителя по входу уже стоят кондёры. -------------------- Voyager 03
Москва. Бескудниково. ICQ 13579967 |
|
|
|
 |
