ремонт блока резисторов обдува печки Опции

[Гость_cir.COOL_*]

Незнаю, насколько типичная неисправность, но думаю не помешает. :roll:

Додж неон '95.

Не работали никакие положения регулятора обдува печки, кроме выкл. и макс. мощность. Осмотр блока резисторов (находится под декоративной накладкой из которой торчат дворники) выявил ПОЛНОЕ СГНИВАНИЕ наружней части контактов. При этом сами резисторы (пружины из провода с высоким сопротивлением) целы (т.к. не поддаются корозии), также не очень пострадали внутренние части контактов,выполняющие и роль элементов крепления резисторов.

Суть восстановления заключается в соединении с помощью толстых (0,8 - 1,0 мм2 в сечении) одножильных медных проводов с соответствующими контактами на разьеме при помощи скрутки или обжима*.

В моем случае, правда, пришлось удалить и часть разьема, т.к. коррозия дошла и до проводов.

*Примечания:
Скрутку следует производить с контактными элементами, т.к. скрутка меди с материалом резисторов, по ряду причин, которые требуют более подробного объяснения, недопустима.
Не пытайтесь припаять провода к резисторам. Во первых, резисторы изготовлены из материала, который с трудом (читай ОЧЕНЬ БОЛЬШИМ ТРУДОМ) поддается пайке, причем только с использованием специфических флюсов, а во-вторых, во время работы резисторы сильно нагреваются, и могут запросто расплавить припой которым была выполнена пайка.
[Архив]

[Гость_Марианна_*]

Незнаю, насколько типичная неисправность, но думаю не помешает.

Додж неон '95.

Не работали никакие положения регулятора обдува печки, кроме выкл. и макс. мощность.

случай №2:
у меня печка работает только на последней и предпоследней скорости (мощности) обдува :-(
:smt089

[Гость_cir.COOL_*]

Скорее всего нарушет контакт только у двух проводочков.

Хотя возможен и другой вариант: там три резистора (такие проволочки из специального материала, скрученные спиралью). Если перегорела средняя из них, то в этом случае будет именно такой эффект.

Советую посмотреть.

Это не сложно: 2 гайки, которыми крепятся щетки стеклоочистителя, 5 шурупов, которыми крепится черная пластиковая накладка, 2 шурупа, которыми крепится блок резисторов.

Все должно стать ясно.

Все.

[Гость_Alexcomrad_*]

Ну прям эпидемия какая то, чес слово!
Генка (Рах!!!) сёдня поехал к Вадику эту беду побеждать :-D

[Гость_Pax!!!_*]

И Вадим всё сделал.Если знать как выглядит и глде стоит то фигня. Из инструмента тока отвёртка. Сделаю фото всего и можно в ФАК
Блок стоит 255руб в Геме. На Себринге стоит под съёмной(на пистонах) панелью за бордачком. В над местом для ног пассажира. Прикручен на 2х саморезах. замена 10 минут. :-D


PS Серж! :-)

[Гость_Марианна_*]

Советую посмотреть.

Это не сложно: 2 гайки, которыми крепятся щетки стеклоочистителя, 5 шурупов, которыми крепится черная пластиковая накладка, 2 шурупа, которыми крепится блок резисторов.

Все должно стать ясно.

:smt017 попробовать чтоль самой всё это дело открутить на досуге..
вдруг получится починить :smt112

[Гость_Pax!!!_*]

:smt017 попробовать чтоль самой всё это дело открутить на досуге..
вдруг  получится починить :smt112

Обратись в конфе к Вадиму. Он поможет! :wink:

[Гость_Марианна_*]

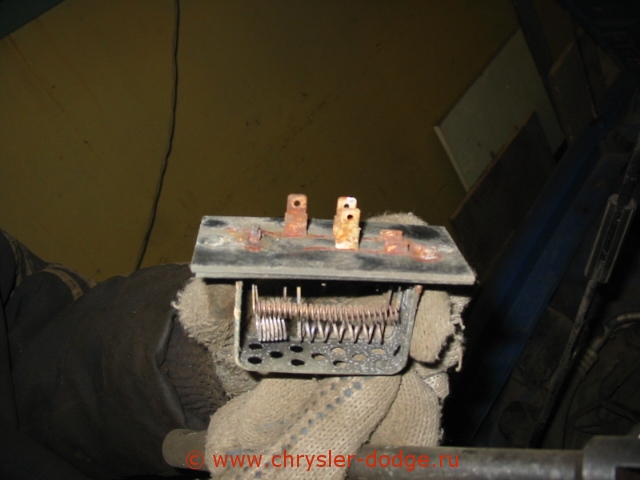

Итак, вчера, был разобран блок резисторов.
Спасибо Константину (aka IKS-Neon), который добродушно взялся за это дело:-D
Описание этапов работы см. выше.
Далее фотки:

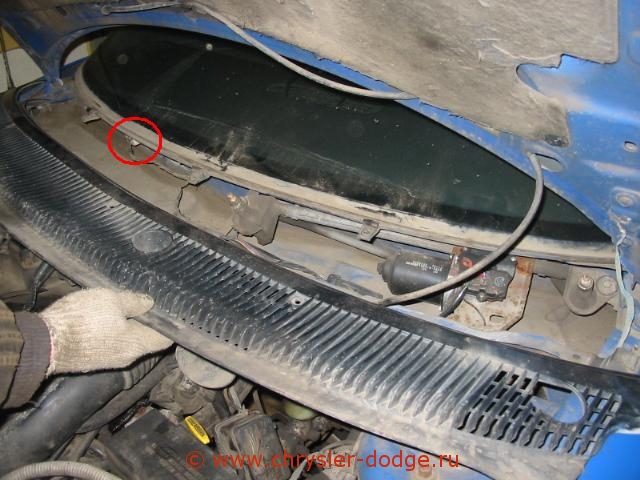

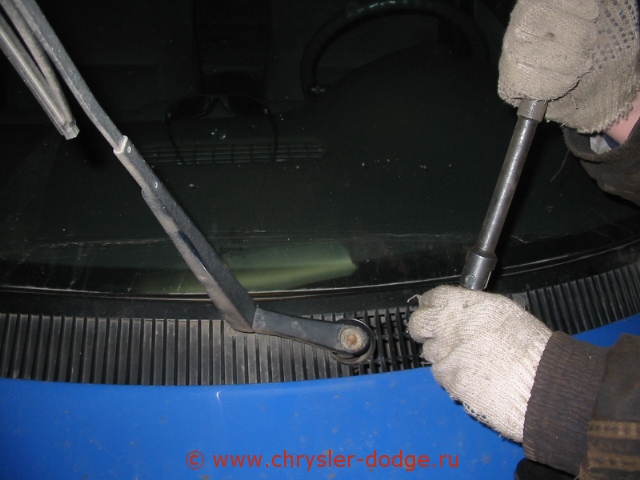

снимаем дворники и пластиковую накладку

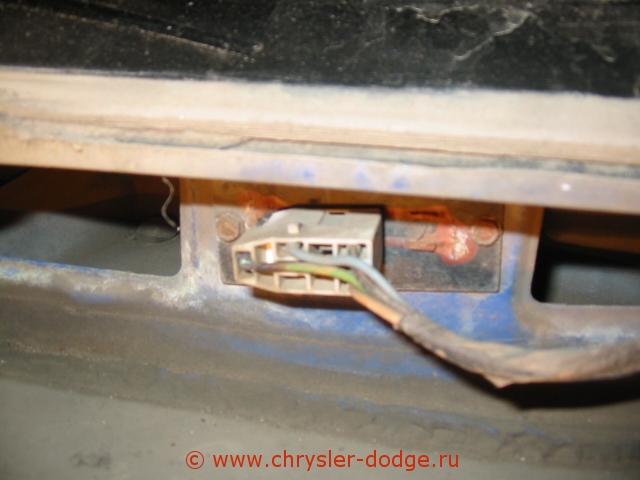

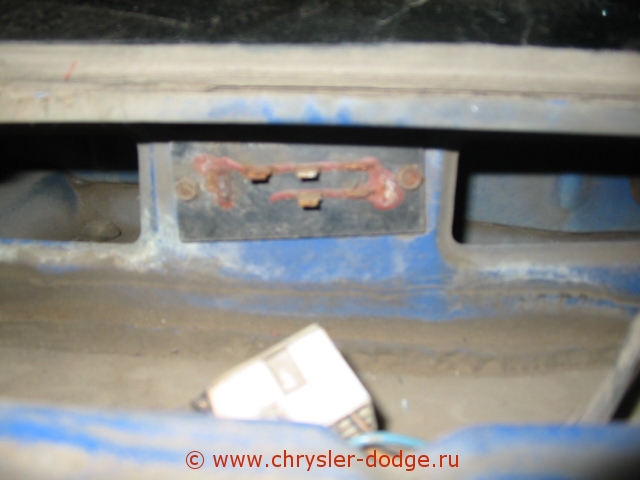

отсоединили:

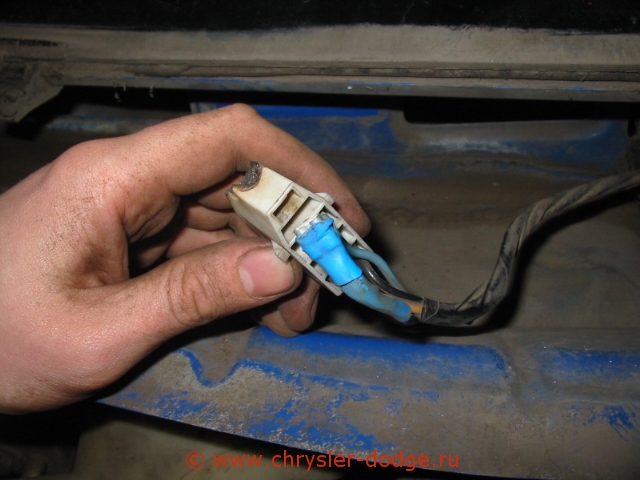

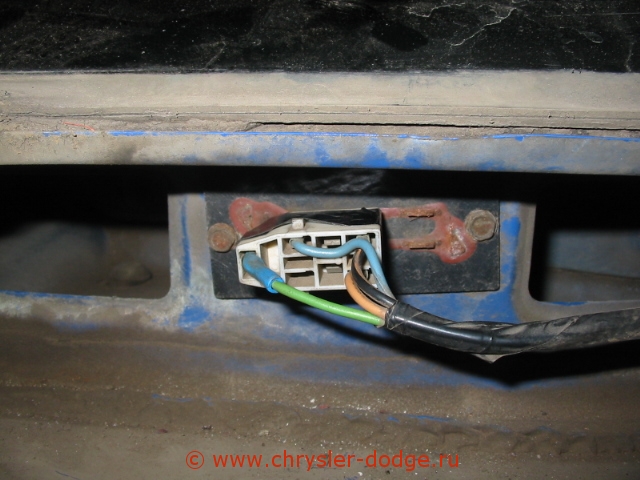

заизолировали некоторые части


Сообщение отредактировал Alex*K - 25.11.2009, 13:10

Причина редактирования: Восстановил потерянные фотки

[Гость__DriveR__*]

ХЕЕЕЕЕЕЕЕЕЕЕЕЕЕ....... Пойду тоже в пятницу разбирать...


Да кстате вот еще раз тут живут неоноводы то такое нашел летом. У меня как раз под самой этой решеткой которую снимали в сильный дождь стояла вода. Оказалось что в крыльях есть дренажный канал который и забился мусором грязью... Мусора и грязи было вытащено от туда немало.. Так как система у всех одинакова то наверняка у вас там тоже грязь.

[Гость_cir.COOL_*]

Эта ... :-o

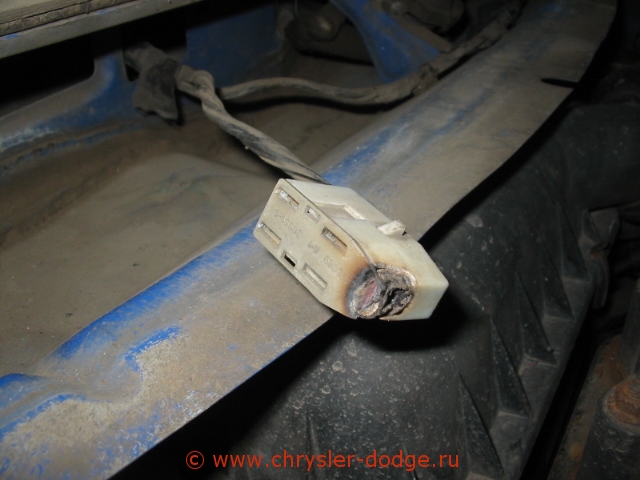

На фото ясно видно что осталось в живых только 3 контакта из 4-х.

К чему был подключен так любовно сфотканый провод с синим кембриком?

[Гость_Марианна_*]

Эта ... :-o
На фото ясно видно что осталось в живых только 3 контакта из 4-х.

К чему был подключен так любовно сфотканый провод с синим кембриком?

пока ни к чему не подключен. :roll:
заказала новую деталь, ждёмсь...

[Гость_cir.COOL_*]

а где и за сколько?

[Гость_Slavatt_*]

!!!!!Помогите!!! У меня крайслер-конкорд 95г.Печка работает только на максимальной скорости.Автосервисы разводят руками,мол,блок резисторов менять нужно.У нас таких нет,на заказ и т.д.
Неужели так всё плохо? Москва.

Сообщение отредактировал Slavatt - 16.2.2007, 21:24

[Гость_Alexcomrad_*]

!!!!!Помогите!!! У меня крайслер-конкорд 95г.Печка работает только на максимальной скорости.Автосервисы разводят руками,мол,блок резисторов менять нужно.У нас таких нет,на заказ и т.д.
Неужели так всё плохо? Москва.

Что-то не верится. Может плохо искал? Тут был(?): http://forum.chrysler-dodge.ru/index.php?showtopic=437

[Гость_Slavatt_*]

Спасибо!Приступаю к поискам.спасибо ещё раз!

[Гость_pereh_*]

вояджер 2002 год

воторой раз за месяц... первый не было времени, купил новый блок в норде за 600 рублей

теперь опять нарылся, вскрыл старый блок, обжал вокруг контактов скрепку и прихватил края тугоплавким припоем...но думаю что тугоплавкий это лишнее... так как Т на резисторе написана 121град

новый блок, свежеперегоревший извлёк и вскрыл, изогнул по контуру алюминивую проволоку 1мм толщиной, и припоял края к контактам терморезюка...

думаю что ничего не произойдёт критичного...




Сообщение отредактировал pereh - 24.2.2007, 0:55

[Гость_Vladimir77_*]

Вощем, ребяты, на эти праздники я заболел тем же,
перестал дуть на всех скоростях, кроме самой большой, принял решение ставить от Шнивы блок резисторов, заехал в маг 450р. плюс надо колхозить, плюнул и поехал в клондайк, покупать за 700р. оригинал.
Купил, замененил прямо около магазина - всё ок.

Заметил такую штуку:
там в блоке три резистора и один предохранитель, да, да, именно предохранитель, а не терморезистор и не резистор вовсе (см. схему).
вот на этом фоте его хорошо видно ( (С) фото взято из этой ветки):
http://forum.chrysler-dodge.ru/index.php?a...post&id=955

Вощем не стал я выбрасывать этот блок, тем более что в нём всё кроме предохранителя в порядке и состояние как новый, решил я, на досуге впендюрить туда "Жучка" или подобрать такой (высокотемпературный) предохранитель - кароче, барахла в гараже прибавилось.

Сообщение отредактировал Vladimir77 - 26.2.2007, 10:19

[ilien]

Ребята, как тут уже говорилось, термопред горит неспроста ("Это "ВЖ" неспроста" @Винни-Пух)
Либо повышенная температура от спиралей блока на него дурно влияет, либо через него течет слишком большой ток, что опять же приводит к его сгоранию. ПРичина - подклинивание вентилятора печки. Я себе термопред заменил, теперь на холодную ставлю обдув сначала на максимум, а уж потом, когда зашумело, на нужные обороты.
Вентилятор снимать буду не раньше лета. Лениво мне по морозу с ним бодаться.

[Гость_pereh_*]

Ребята, как тут уже говорилось, термопред горит неспроста ("Это "ВЖ" неспроста" @Винни-Пух)
Либо повышенная температура от спиралей блока на него дурно влияет, либо через него течет слишком большой ток, что опять же приводит к его сгоранию. ПРичина - подклинивание вентилятора печки. Я себе термопред заменил, теперь на холодную ставлю обдув сначала на максимум, а уж потом, когда зашумело, на нужные обороты.
Вентилятор снимать буду не раньше лета. Лениво мне по морозу с ним бодаться.

блин, перестал дуть....
термопед закорочен скрепкой...
через два недели полезу разбирать...

[Гость_Vladimir77_*]

термопед закорочен скрепкой...

Ну так скрепка, небось, просто отгорела и фсё.

[Гость_stepa voyager_*]

Ребята, как тут уже говорилось, термопред горит неспроста ("Это "ВЖ" неспроста" @Винни-Пух)
Либо повышенная температура от спиралей блока на него дурно влияет, либо через него течет слишком большой ток, что опять же приводит к его сгоранию. ПРичина - подклинивание вентилятора печки. Я себе термопред заменил, теперь на холодную ставлю обдув сначала на максимум, а уж потом, когда зашумело, на нужные обороты.
Вентилятор снимать буду не раньше лета. Лениво мне по морозу с ним бодаться.
