Установка акустики в Voyager 02, мой вариант... Опции

[alkuz]

Идея кое-что улучшить в звуковом оформлении своего автомобиля возникла у меня давно. Но то-ли со временем было не всё в порядке, то-ли не являлась эта задача первоочередной, но в конечном счета только сейчас дошли руки до ее реализации. Надо заметить, что звуковая техника и автозвук в частности, являются одной из областей моей профессиональной деятельности, по этому подошел я к данному воросу вполне осознанно. Переболев за почти тридцатилетний срок всеми формами аудифилии я вылечился и уже давно определился в своем отношении к тому, что в этой области реально, что вымысел и что, на самом деле важно, по крайней мере для меня... Тем более, что мне, продавая компоненты самому себе, не надо было ничего навязывать и не надо было самого себя разводить. И в добавок у меня был некоторый опыт работы в очень серьезных установочных студиях. А опыт, как известно, не пропьешь!
Но ближе к делу... Для начала попробую объяснить, чем я руководствовался выбирая свой вариант оформления. Вот скажите честно - в какие моменты вы прислушиваетесь к тому, как звучит музыка в вашей машине? Я думаю большинство ответит, что прислушиваются только в статичном режиме, во время стоянки, так как во время движения, да еще в плотном потоке, не до формирования глубины образа, прослушиваний задних планов и локализаций исполнителей на фоне акустической сцены. Следовательно большую часть времени, т.е непосредственно в процессе движения, требования к системе могут быть доведены до вполне разумных. Тогда зачем платить больше? Теперь, что касается самого источника звука - магнитолы. Уверенно могу сказать, что штатная магнитола практически на уступает по качеству звучания большинству предлагаемых на сегодняшний день аппаратов среднего ценового диапазона, ну разве-что немного пригрывает функционально... Должен отметить, что на момент начала работ, штатный источник, путем сложных трехкратных обменов преобразился из кассетого магитофона в шестидисковый ченьжер.



Исходя из этого, все мои дальнейшие усилия были направлены на совершенствование акустической системы. Давайте посмотрим - что-же предлагают нам разработчики в качестве мест штатной устаноки динамиков в автомобиле VOYAGER образца 2002 года? Оказывается, не так всё плохо, я бы сказал даже очень хорошо! Если пока не обращать особого внимания на тыловую акустику, то впереди мы имеем замечательную платформу для построения трехполосной системы: штатные 13 см. отверстия в глубине передней панели



и места для стандартных динамиков 6х9 в дверях.



Так как я сразу решил не вносить никаких изменений в заводской дизайн панели и стоек, единственно правильным решением посчитал использование для установки в панели каоксиальных динамиков, (это таких, у которых пищалка с самим динамиком выполнены как единое целое) Из бюджетной акустики мой выбор пал на продукцию итальянского концерна electromedia, известную многим под торговой маркой HERTZ. Они отличаются линейностью диапазона с достаточно хорошо проработанной "серединой" и не очень резким "верхом", что в принципе и соответсвует моим требованиям. Учитывая размер посадочного места в панели первоначально было желание попробывать установить туда 13 санитметровые динамики, но магниты динамиков, из выбранной серии HiEnergy, безнадежно уперлись в воздуховоды, что заставило немного изменить концепцию. Пришлось воспользоваться динамиками на размер поменьше - 10 см.



Но учитывая, что на на эти динамики планировалось возложить ответственность за среден-высокочастотный диапазон, такой размер был вполне приемлим. Несколько сложнее дело обстояло с выбором динамиков для НЧ. Дело в том, что у подавляющего большинства производителей в формате 6х9 представлены только полнодиапазонные, каоксиальные двух-трех полосные ситстемы. Искомое решение - отдельный басовик 6х9, нашлось только у BOSTON и у SIGNAT. И по соотношению цена качество последний оказался вне конкуренции. (~ 1000 руб. за пару)



Ну а всё остальное и есть сам процесс инсталяции. И начнем мы его с установки динамиков в панель.
Из плотной фанеры или MDF вырезаем шайбу, которая послужит платформой для динамика.



Получаем вот такую проставку



Примеряем динамик



Красим для придания влагостойкости, закрепляем, а оставшиеся щели между проставкой и панелью заливаем термоклеем



Выбор проводов и способ их разделки/подлючения каждый определяет сам. Но я по натуре придирчив к "внутренней эстетике" - люблю акуратые решения



Кстати, вот такая насадочка бывает незаменима при работе в области передней панели



А вот очень важная деталь:



Коэффициэнт Полезного Действия динамического излучателя приближается к 0,8%!!! По этому любой способ сохранить действенность этих жалких процентов должен быть использован. Такое паралоновое кольцо позволяет свести к минимуму акустическое замыкание между излучающими плоскостями дифузора, тем самым повышая его эффективность.
Ну вот примерно так и выглядит законченный первый этап установки динамиков



Плавно переходим ко второму этапу - двери.
Я уже как-то говорил - основной задачей обработки дверей (и не только) виброизоляционными материалами не является улучшение звучания системы. Основная задача - сокращение общего уровня внешнего шума в автомобиле и уже как следствие этого повышение акустического комфорта при прослушивании музыки. Хотя после такой обработки поездка становится приятней даже в тишине.

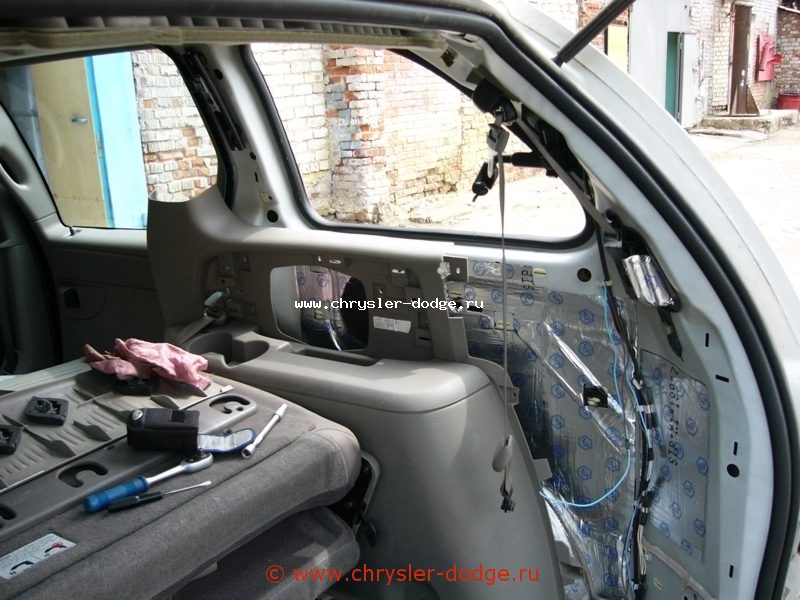

Заднюю часть автомобиля я обработал немного раньше



Так что в этот раз занимался только дверями. Начинать следует с внешней стороны



Следующим этапом стало изготовление проставки для басового динамика



Проставка позволяет повысить жесткость места потенциальной установки динамика, исключая возможные деформации его "корзины". Также увеличивается площадь контакта динамика и корпуса двери, что снижает призвуки от вибрации.
За тем закатываем вибропластом внутреннюю плоскость двери



Чтобы исключить сложности при установке на место облицовки - не заклеиваем места прилегания крепежных элементов.



И не забываем про паралоновое кольцо!!! Здесь его роль в разы важене!
Кстати - то, что по мнению американских разработчиков является шумоизоляцией (ватин внутри двери) удаляем в утиль, а саму поверхность так-же закатываем STP-шкой



Отдельно хочу поговорить о прокладке кабелей. В принципе можно воспользоваться существующей проводкой (Да простят меня воинствующие аудиофилы) Но так как процесс установки акустики совпал для меня с заменой облицовочных панелей



появилась необходимость прокладки большого количества дополнительных кабелей для управления стеклоподъемниками и кнопками управления (в общей сложности 18 дополнительных проводов в левую дверь!)
Вот тут оказалось всё не так просто... Дело в том, что в салон кабели из двери заходят под крылом!



Слава Богу, что добратся туда оказалось не так сложно...
Откручиваем два самореза, вынимаем пару "Ёжиков" и отгибаем подкрылок



Больше, всего в этой процедуре, меня расстроило то, что я не был готов к такому повороту событий и не помыл машину...



Ну вот пока собственно и всё. Подключил я динамики через самодельный короссовер. Частоту раздела выбрал в районе 300 Гц. Катушки намотал проводм 0,85 мм



Ещё раз замечу, что это сугубо личный выбор и я никому не навязываю своего мнения.

[Архив]

[Akop]

Супер! Отлично!
Сам увлекаюсь этим делом. (На уровне дилетанта-любителя).
Можно вот об этом поподробнее (хотя бы тезисно): "...Переболев за почти тридцатилетний срок всеми формами аудифилии я вылечился и уже давно определился в своем отношении к тому, что в этой области реально, что вымысел и что, на самом деле важно, по крайней мере для меня..." ?

[alkuz]

Можно вот об этом поподробнее (хотя бы тезисно): "...Переболев за почти тридцатилетний срок всеми формами аудифилии я вылечился и уже давно определился в своем отношении к тому, что в этой области реально, что вымысел и что, на самом деле важно, по крайней мере для меня..." ?

Важно понять, что на самом деле привлекает в звуке. Для себя я провожу четкую черту между меломанами и аудиофилами. Я отношу себя к первым. Для вторых в звуке важен только звук, правильность его передачи, локализации, глубина сцены, сфокусированность образа и масса всякой другой бредятины вешаемой на уши читателям аудиоориентированных изданий. К сожаленю за всем этим теряется сама суть музыки, ее посыл, энергетика, драйв наконец... Это приводит к бесконечному процессу "совершенствования" чего-либо на пути к недостижимому идеалу - живому звуку. Бедолаги с серьезным видом готовы бесконечно прослушивать один и тот-же фрагмент на разных источниках, изменяя направление включения сигнальных проводов и положение вилки в розетке, пытаясь в сотый раз убедить самих себя в том, что вот именно в такой включении урчание в животе исполнителя слышно естественнее.... Но где-же тут главное? Где музыка? Я был таким. Я менял лампы в усилителях, я менял сами усилители, я подбирал провода и массу песка в стойках акустики... И в какой-то момент я понял, что это тупик. Как-то вот так....

[Гость_Old Chap_*]

отлично! Почитал с удовольствием! :)
Выложил на главную страницу

[агент 007]

А вот у меня вопрос по поводу обшивки двери. Сам хочу такую поставить вот только где ее купить? Официалы сказали что нужен ВИН машины у которой стоит такая обшивка с цветом совпадающим с моим чтобы сделать заказ. Но! Цена за которую они предлагают новую обшивку, честно говоря не очень заманчива. Где покупали обшивку и как цвет подобрали?

[alkuz]

А вот у меня вопрос по поводу обшивки двери. Сам хочу такую поставить вот только где ее купить? Официалы сказали что нужен ВИН машины у которой стоит такая обшивка с цветом совпадающим с моим чтобы сделать заказ. Но! Цена за которую они предлагают новую обшивку, честно говоря не очень заманчива. Где покупали обшивку и как цвет подобрали?

Цвет подбирается по номеру - он на табличке под капотом указан. У меня K5L5 или TOUPE. Такие обшивки действительно позиция диффицитная и у официалов неприятно дорогая. К слову - кнопки и ручки пойдут в дополнительную цену! Самое смешное, что я покупал такие обшивки дважды... Оба раза "там". В первом случае общатся с продавцом пришлось не по английски, не всё было до конца понятно и я промазал с цветом панели оказались чисто серого цвета. планировал перекрасить, даже разобрал, но чудом наткнулся на второе предложение. А в этот, второй раз цвет был объявлен продавцом заране по коду. Смеху ради скажу, что там они стоили 100 за обе! Но вот доставочка такого габарита... В общем результат 2:1, но я доволен до ужаса!!!!

О!!! К слову: http://cgi.ebay.com/ebaymotors/DODGE-CARAV...emZ120064878861
Давно они эту дверь продают... Я даже запрашивал их както о доставке - готовы выслать. Так что можешь рискнут.

[Гость_taptigka_*]

А вот у меня вопрос по поводу обшивки двери. Сам хочу такую поставить вот только где ее купить? Официалы сказали что нужен ВИН машины у которой стоит такая обшивка с цветом совпадающим с моим чтобы сделать заказ. Но! Цена за которую они предлагают новую обшивку, честно говоря не очень заманчива. Где покупали обшивку и как цвет подобрали?

Цвет подбирается по номеру - он на табличке под капотом указан. У меня K5L5 или TOUPE. Такие обшивки действительно позиция диффицитная и у официалов неприятно дорогая. К слову - кнопки и ручки пойдут в дополнительную цену! Самое смешное, что я покупал такие обшивки дважды... Оба раза "там". В первом случае общатся с продавцом пришлось не по английски, не всё было до конца понятно и я промазал с цветом панели оказались чисто серого цвета. планировал перекрасить, даже разобрал, но чудом наткнулся на второе предложение. А в этот, второй раз цвет был объявлен продавцом заране по коду. Смеху ради скажу, что там они стоили 100 за обе! Но вот доставочка такого габарита... В общем результат 2:1, но я доволен до ужаса!!!!

О!!! К слову: http://cgi.ebay.com/ebaymotors/DODGE-CARAV...emZ120064878861
Давно они эту дверь продают... Я даже запрашивал их както о доставке - готовы выслать. Так что можешь рискнут.

Приветствую !
Ты как такой большой пост сделал с фотками ? При добавлении пишет не более 500кб. Или ты ссылку писал на фоты, а фоты уже в инете сохранены ? Объясни если не трудно

[alkuz]

Ну, по хорошему нужно тебе предложить почитать правила форума, но не люблю я так... Объяснить проще.
На сайте КК существует фотогалерея. Открываешь там свою страничку и загружаешь туда фотки, но размером не более 800х600. А когда в теме нужно фотку разместить просто делаешь активную ссылку на нужную фотку... Подробнее - уж точно в поиск!

[Гость_Станислав SPb_*]

Немного не в тему, но заинтриговало: Какая цена на шумку эту (STP) за метр?

[alkuz]

Немного не в тему, но заинтриговало: Какая цена на шумку эту (STP) за метр?

StP продается листами чтото типа 60х90 см. и стоит примерно 250 руб за лист. На дверь, без фанатизма, укатывается 2 листа, с учетом пластиковой облицовки.

[AlexCar]

Это конечно всё замечательно, но не лучше было купить сразу в нормальной комплектации автомобиль, ответы, что родной электропакет стоит в разы дороже не прокатывает. Колхозные замки и стёкла никокда в жизни не будут работать как заводские. Потом, а зачем в данном случае использовать STP, это шумо-теплоизоляция, и потом можно предположить что она отражает звуковую волну (ИМХО) и может придавать звуку неприятный сухой оттенок, по-моему лучше использовать обычную чёрную шумоизоляцию без фольги. Также, я считаю, нестоит убирать пакеты с ватином из полостей, сам же писал, как отмерял и засыпал в корпуса колонок песок может стоит наоборот доложить ваты? Я, после подстройки штатным эквалайзером звука в своём Караване, пришел к выводу, что перед играет как раз даже очень прилично, а проблема как раз с задними колонками. Поставил разделённые штатные Инфинити со встроенными кроссоверами, стало лучше но всёравно хреново, думаю забить на это дело, а вот саб думаю поставить.
Извини, я не придираюсь, я просто размышляю, всё классно получилось и главное с душой.

[alkuz]

Это конечно всё замечательно, но не лучше было купить сразу в нормальной комплектации автомобиль, ответы, что родной электропакет стоит в разы дороже не прокатывает. Колхозные замки и стёкла никокда в жизни не будут работать как заводские. Потом, а зачем в данном случае использовать STP, это шумо-теплоизоляция, и потом можно предположить что она отражает звуковую волну (ИМХО) и может придавать звуку неприятный сухой оттенок, по-моему лучше использовать обычную чёрную шумоизоляцию без фольги. Также, я считаю, нестоит убирать пакеты с ватином из полостей, сам же писал, как отмерял и засыпал в корпуса колонок песок может стоит наоборот доложить ваты? Я, после подстройки штатным эквалайзером звука в своём Караване, пришел к выводу, что перед играет как раз даже очень прилично, а проблема как раз с задними колонками. Поставил разделённые штатные Инфинити со встроенными кроссоверами, стало лучше но всёравно хреново, думаю забить на это дело, а вот саб думаю поставить.
Извини, я не придираюсь, я просто размышляю, всё классно получилось и главное с душой.

По поводу комплектации... Ну вопервых эт вам не Москва и выбора большого нет - какой был, такой и купил. Во вторых - это сейчас я такой умный, знаю что и как в карванах, какие бывают и чего стоят. Хотя, если честно, я получаю колосальное удовольствие послдовательно решая вопросы "доводки" моего автомобиля. Я очень боюсь того момента, когда делать будет уже нечего - придется продвавть
Что касается шумки - фольгированный проще наносить, чище и акуратнее. Битумные виброизолы имеют повышенную жесткость и для нанесения требуют прогрева феном.
Наполнение домашних колонок ватоподобными материалами решает в первую очередь термодинамическую задачу - компенсируя выделение тепла внутри колонки ввозникающее в следствии сжатия объема воздуха динамиком внутри замкнутого объема. При существующем количестве разноколиберных отверстий в корпусе двери смысл такого наполнителя утрачивается...
По сабвуферу - караван машина большая, но для саба места практически нет Я в дальнейшем вижу единственный вариант такой установки - между передними сидениями, а оформить его планирую как напольную консоль. Но это уже другая история

[Гость_Шурик@_*]

а 6Х9 в передние двери любые подойдут или есть ограничения по глубине магнита?

[alkuz]

а 6Х9 в передние двери любые подойдут или есть ограничения по глубине магнита?

По глубине ограничений практически нет, а вот со стороны решетки ограничения есть. Расстояние от плоскости двери (по металлу) до пластика накладки примерно 2 см., а еще место на проставку нужно!

[shatloe]

Кросовер:
Какая понял конденсаторы элекролиты, а вольтаж какой у них?
Как намотать катушку-диаметр, кол-во витков?
И какой вибропласт использывался М1(1,6 мм) или M2(2,3 мм)?

Сообщение отредактировал shatloe - 10.7.2007, 12:30

[Виталий С]

Кросовер:
Какая понял конденсаторы элекролиты, а вольтаж какой у них?

Ни в коем случае!
Только плёночные, например такие Можно бумагомасляные.

Как намотать катушку-диаметр, кол-во витков?

На форумах блюзмобиля проскакивала ссылка на программку для расчёта индуктивностей.
Если найду, то выложу.
И неплохо LCR - метр иметь.

[alkuz]

Кросовер:
Какая понял конденсаторы элекролиты, а вольтаж какой у них?

Ни в коем случае!
Только плёночные, например такие Можно бумагомасляные.

Виталий С, дорогой, ну давай не отрываться от реальноти - конденсаторы по цене автомобиля в ситсиему со штатной головой?! Эт как-то через край, тем более на НЧ звене, где гармоники самого излучателя начинаются от 5%... Ну не читайте Вы пожалуйста аудиофильскую литературу на ночь, сон потеряеете, пищеварение испортится...

По рассчетам тут: http://www.colomar.com/Shavano/inductor_info.html

[Виталий С]

Виталий С, дорогой, ну давай не отрываться от реальноти - конденсаторы по цене автомобиля в ситсиему со штатной головой?! Эт как-то через край, тем более на НЧ звене, где гармоники самого излучателя начинаются от 5%... Ну не читайте Вы пожалуйста аудиофильскую литературу на ночь, сон потеряеете, пищеварение испортится...

Это какого автомобиля? Игрушечного?
Я не призываю покупать золотые и серебряные по 100 - 200 евро.
А 3 - 5 евро за нормальный конденсатор - это что, дорого?
Ну можно наши найти тогда бумажные.
Человек вообще про электролиты спросил. Я и ответил, что их низззззя.
Я тоже мог бы себе спаять и на обычных элементах и на аудиофильских, но считаю, что тратить ВРЕМЯ на кроссы может действительно только аудиофил. Мне и покупных достаточно будет, хотя систему сейчас ставлю не из дешёвых.

[Гость_Кузик_*]

Добрый день всем! А кто нибудь менял все 4 динамика в Вояджере? Да и вопрос еще в том, что ставить ли вперед компонентную систему (верха и середина в торпедо, а басы в двери, а сзади трехполосные коаксиальные, или достаточно поменять 4 штатных динамика на 4 трехполосны? Понимаю, что вкусы разные, но тем не менее поделитесь плиз опытом! Да, голова Pioneer 200
Спасибо

[Виталий С]

.... или достаточно поменять ........

Для чего или кого достаточно? Аудиосистема составляется исходя из вкусов и требований того, кто будет её слушать.
Так что решать только тебе....

[Гость_zyto_*]

А не встречал ли кто готовых таких подиумов в продаже?


ЗЫ А может кто сталкивался, сколько может стоить на каравашке установить 2 динамика в двери (с изготовлением/покупкой подиумов) + если необходимо прокинуть провода к ним.

[Гость_muadeep_*]

Все тоже самое, но у меня в торпеде Focal!))) Голова Альпин 9847 частоты разделены усилителем! Звук радует, кто садиться в шоке от качества звучания и глубины баса!

[Гость_Кузик_*]

.... или достаточно поменять ........

Для чего или кого достаточно? Аудиосистема составляется исходя из вкусов и требований того, кто будет её слушать.
Так что решать только тебе....

Я имел ввиду не качество звука, сбаллансированность его с головой, и пр., а конструктивные предложения. Как , например сззади закрепить динамики, делать подиумы или не делать... к чему их крепить, и т.п. Интересен же опыт клубней. Я как-то собираюсь решать эту проблему, но как.....Потому, что если впереди звучит, а сзади хрень, то вообще тогда не стоит заморачиваться на переделку акустики.

[alkuz]

.... или достаточно поменять ........

Для чего или кого достаточно? Аудиосистема составляется исходя из вкусов и требований того, кто будет её слушать.
Так что решать только тебе....

Я имел ввиду не качество звука, сбаллансированность его с головой, и пр., а конструктивные предложения. Как , например сззади закрепить динамики, делать подиумы или не делать... к чему их крепить, и т.п. Интересен же опыт клубней. Я как-то собираюсь решать эту проблему, но как.....Потому, что если впереди звучит, а сзади хрень, то вообще тогда не стоит заморачиваться на переделку акустики.

Для слушающего на перднем месте, т.е. для водителя, характер звучания задних динамиков, по смыслу приравнивается в сабвуферу. Ну немного СЧ. Про ВЧ можно не и вспоминать. Следовательно и выбирать динамики назад нужно исходя из этого условия. С крепежем сзади тоже сильно не распрыгаешся - на проставку места нет, мало места между обивкой и кузовом. Ставить придется на металл. Хотя конечно неплохо сделать чтото типа проставки из фанеры 15-20мм, но поставить ее изнутри, с задней стороны металла кузова. Добавленная жесткость пойдет звуку на пользу.

[Гость_balakshin_*]

А где бы достать такие черные проставки под динамики в передние двери??

[alkuz]

А где бы достать такие черные проставки под динамики в передние двери??

Ну народ нынче пошел ! Руками это всё делается! Ру-ка-ми!
Фанер в один рук, пила в другой рук... И вперед!

[Гость_balakshin_*]

А где бы достать такие черные проставки под динамики в передние двери??

Ну народ нынче пошел ! Руками это всё делается! Ру-ка-ми!
Фанер в один рук, пила в другой рук... И вперед!

alkuz у тебя наверно размеры этой штуковины остались, если не трудно выложи плиз.....

[alkuz]

А где бы достать такие черные проставки под динамики в передние двери??

Ну народ нынче пошел ! Руками это всё делается! Ру-ка-ми!
Фанер в один рук, пила в другой рук... И вперед!

alkuz у тебя наверно размеры этой штуковины остались, если не трудно выложи плиз.....

Блин, конечно-же не осталось - я же её по месту делал, на глаз . На самом деле она может быть и попроще по форме. Это я уж так, по привычке выделывался... Главное не увлекайся толщиной. Реально динамик можно оторвать от плоскости металла двери не более чем на 5-7мм. Иначе он в обивку упрется. По этому я, взяв изначально 15мм фанеру, фрезером делал выборку по периметру динамика какраз на половину толщины. И конечно не забывай оставлять места под "пистоны" и их держатели на обивке. Короче - семь раз отмерь!
Успехов!

[Гость_Кузик_*]

Ставить придется на металл. Хотя конечно неплохо сделать чтото типа проставки из фанеры 15-20мм, но поставить ее изнутри, с задней стороны металла кузова. Добавленная жесткость пойдет звуку на пользу.
[/quote]
Для установки проставки сзади металла предется резать кузов, а этого не хотелось бы. Штатные динамиеки стояли на четном гермете, и своей корзиной не касались металла кузова. Вообще, на ум приходит вариант установки компонентки - в штатные места бубнилки, а середину и пищалки в штатные места на задней двери. Там есть еще одна "засада" - окно, в перегородке, на которую ставится динамик. У меня оно было залаплеено каким-то черным составом в пакете. От жары все стекло вниз, пакет уже не закрывает окно. Я так понимаю, что для создания "замкнутого" акустического объема и это окно придется заделывать чем-то.

[Гость_Кузик_*]

Ставить придется на металл. Хотя конечно неплохо сделать чтото типа проставки из фанеры 15-20мм, но поставить ее изнутри, с задней стороны металла кузова. Добавленная жесткость пойдет звуку на пользу.
[/quote]
Для установки проставки сзади металла предется резать кузов, а этого не хотелось бы. Штатные динамиеки стояли на четном гермете, и своей корзиной не касались металла кузова. Вообще, на ум приходит вариант установки компонентки - в штатные места бубнилки, а середину и пищалки в штатные места на задней двери. Там есть еще одна "засада" - окно, в перегородке, на которую ставится динамик. У меня оно было залаплеено каким-то черным составом в пакете. От жары все стекло вниз, пакет уже не закрывает окно. Я так понимаю, что для создания "замкнутого" акустического объема и это окно придется заделывать чем-то.

[alkuz]

Для установки проставки сзади металла предется резать кузов, а этого не хотелось бы.

Эт нахрена? Динамик овальный, ширина больше высоты, поворачиваешь и засовываешь.

приходит вариант установки компонентки - в штатные места бубнилки, а середину и пищалки в штатные места на задней двери.

А что это ты имел в виду под "штатными местами в задней двери"?

У меня оно было залаплеено каким-то черным составом в пакете. От жары все стекло вниз, пакет уже не закрывает окно.

обыкновенная штатная безшумка битумная, под полиэтиленом...

[Гость_Кузик_*]

[quote name='alkuz' post='448633' date='25.3.2008, 13:43'][quote name='Кузик' post='448610' date='25.3.2008, 13:12']Для установки проставки сзади металла предется резать кузов, а этого не хотелось бы.[/quote]
Эт нахрена? Динамик овальный, ширина больше высоты, поворачиваешь и засовываешь.
[quote]приходит вариант установки компонентки - в штатные места бубнилки, а середину и пищалки в штатные места на задней двери.[/quote]
А что это ты имел в виду под "штатными местами в задней двери"?
[quote]У меня оно было залаплеено каким-то черным составом в пакете. От жары все стекло вниз, пакет уже не закрывает окно.[/quote]
обыкновенная штатная безшумка битумная, под полиэтиленом...
[/quote]
Динамик должен опираться на деревянную проставку, так? Соответственно чтобы поставить её на штатное место, размер проставки должен быть больше, чем овальное отвертстие под динамик в кузове машины. Так? Вот и получается, что надо резать кузов. А если проставку положить сзади, а динамик поставить как он истоял, т.е динамик, металл, проставка, то это хрень. Да и окно о котором писал все равно заделывать придется.

[alkuz]

[quote name='Кузик' post='448794' date='25.3.2008, 16:20'][quote name='alkuz' post='448633' date='25.3.2008, 13:43'][quote name='Кузик' post='448610' date='25.3.2008, 13:12']Для установки проставки сзади металла предется резать кузов, а этого не хотелось бы.[/quote]
Эт нахрена? Динамик овальный, ширина больше высоты, поворачиваешь и засовываешь.
[quote]приходит вариант установки компонентки - в штатные места бубнилки, а середину и пищалки в штатные места на задней двери.[/quote]
А что это ты имел в виду под "штатными местами в задней двери"?
[quote]У меня оно было залаплеено каким-то черным составом в пакете. От жары все стекло вниз, пакет уже не закрывает окно.[/quote]
обыкновенная штатная безшумка битумная, под полиэтиленом...
[/quote]
Динамик должен опираться на деревянную проставку, так? Соответственно чтобы поставить её на штатное место, размер проставки должен быть больше, чем овальное отвертстие под динамик в кузове машины. Так? Вот и получается, что надо резать кузов. А если проставку положить сзади, а динамик поставить как он истоял, т.е динамик, металл, проставка, то это хрень. Да и окно о котором писал все равно заделывать придется.
[/quote]
Окно в боковой панели, то что ближе к задней двери, нужно заделать фанерной проставкой поставленной по периметру на термоклей, а сверху всё закатать виброизолятором.



По поводу проставки... Ее задача сводится к ПОВЫШЕНИЮ жесткости монтажной площадки. Следовательно нет принципиальной разницы в стороне установки - хошь сзаду, хошь спереду, результат будет, и с большой вероятностью положительный. И засунуть ее, при первышении размера горизонтали над вертикалью в 75 мм вполне возможно, не распиливая автомобиль напополам....

[Гость_Кузик_*]

Окно в боковой панели, то что ближе к задней двери, нужно заделать фанерной проставкой поставленной по периметру на термоклей, а сверху всё закатать виброизолятором.



По поводу проставки... Ее задача сводится к ПОВЫШЕНИЮ жесткости монтажной площадки. Следовательно нет принципиальной разницы в стороне установки - хошь сзаду, хошь спереду, результат будет, и с большой вероятностью положительный. И засунуть ее, при первышении размера горизонтали над вертикалью в 75 мм вполне возможно, не распиливая автомобиль напополам....
[/quote]
Ну да, я про него и говорил. Только на мой взгляд проставка существует не только для ПОВЫШЕНИЯ жесткости монтажной площадки но и для того чтобы отсечь метатл корзины динамика от металла кузова, т.е. погасить "паразитные" вибрации. Точнее это и есть её основная функция.

[alkuz]

Ну да, я про него и говорил. Только на мой взгляд проставка существует не только для ПОВЫШЕНИЯ жесткости монтажной площадки но и для того чтобы отсечь метатл корзины динамика от металла кузова, т.е. погасить "паразитные" вибрации. Точнее это и есть её основная функция.

Если немного отойти от шаманства и разговоров про всякие аудиофильские флюктуции, то можно понять, что акустика просто один из разделов физики, и не более. А в физике известен только один способ борьбы с "паразитным" вибрациями - повышение жесткости и увеличение массы подвижного тела. А где именно и в какой последовательности будут находиться эти тела большой разницы не.

[Гость_Кузик_*]

Ну да, я про него и говорил. Только на мой взгляд проставка существует не только для ПОВЫШЕНИЯ жесткости монтажной площадки но и для того чтобы отсечь метатл корзины динамика от металла кузова, т.е. погасить "паразитные" вибрации. Точнее это и есть её основная функция.

Если немного отойти от шаманства и разговоров про всякие аудиофильские флюктуции, то можно понять, что акустика просто один из разделов физики, и не более. А в физике известен только один способ борьбы с "паразитным" вибрациями - повышение жесткости и увеличение массы подвижного тела. А где именно и в какой последовательности будут находиться эти тела большой разницы не.

Да шаманство тут не причем. Ладно не будем спорить, надеюсь к следующим выходным что-то придумать. А "паразитные вибрации" - это те, которые неизбежно передадутся на металл кузова через металл корзины. И хоть какую проставку поставь, если будет непосредственный контакт, то будет и риск возникновения какого-нибудь хренового резонанса.

[alkuz]

Ну да, я про него и говорил. Только на мой взгляд проставка существует не только для ПОВЫШЕНИЯ жесткости монтажной площадки но и для того чтобы отсечь метатл корзины динамика от металла кузова, т.е. погасить "паразитные" вибрации. Точнее это и есть её основная функция.

Если немного отойти от шаманства и разговоров про всякие аудиофильские флюктуции, то можно понять, что акустика просто один из разделов физики, и не более. А в физике известен только один способ борьбы с "паразитным" вибрациями - повышение жесткости и увеличение массы подвижного тела. А где именно и в какой последовательности будут находиться эти тела большой разницы не.

Да шаманство тут не причем. Ладно не будем спорить, надеюсь к следующим выходным что-то придумать. А "паразитные вибрации" - это те, которые неизбежно передадутся на металл кузова через металл корзины. И хоть какую проставку поставь, если будет непосредственный контакт, то будет и риск возникновения какого-нибудь хренового резонанса.

Паразитная вибрация, или если называть ее правильно резонанс, характеризуется частотой собственных колебаний. Эта частота пропорциональна массе колеблющгося тела. Увеличение массы путем наклейки виброизоляционных матералов какраз и решает эту задачу, опуская собственную частоту резонанса ниже восрпоизводимых излучателем частот.

[Гость_red-van_*]

alkuz, молодец ! А самое главное ,на редкость культурный,терпеливый,отзывчивый человек.

[Гость_AndreyK_*]

тред прекрасен!
топикстартеру - мое глубочайшее почтение, особенно за акустику как раздел физики! здравый смысл в наше время дорог

[Эдуард]

Жаль, что поздно увидел эту тему :( Очень интересует ряд вопросов, вот несколько на вскидку:
1. неужели ТС обошелся без усилителя? (В моем Караване без штатного усилителя, звук, даже на максимальной громкости, тише чем я бы хотел(про качество молчу)...
2. Насколько приятно слушать когда НЧ колонки находятся так близко к слушателю... Не "забивают" ли они своим звучанием 10"? Или каким то образом производилось разделение мощности звука, между дверями и торпедой?
3. Насколько я понял 10" мера вынужденная и продиктованная, тем что коаксиалка 13" не встала по высоте? А если поставить двух компонентку 13" и пищалки вывести на стойку? Тогда же встанет? (Как я понял ТС не хотел портить пищалкой внешний вид, но меня это не пугает)
4. На фото динамики 4 ом. По моему штатно установлены 2 ом? (Если это так то в моем случае(нехватка громкости) без усилка не обойтись...)

Хочу повторить опыт ТС, но добавив усилитель...
Как бы без потери качества и крупной суммы денег не меняя штатной магнитолы подключить к ней усилитель? Неужели только так? (первый вариант отметаю, так как портить качество звука не хочется)

Сообщение отредактировал Эдуард - 17.11.2011, 12:18
