Задние блок-фары на Караван 01, Очередной "колхоз". Опции

[Рабинович]

Решил, наконец, переделать задние поворотники на своём Караване.
Все ранее приведённые примеры переделки меня не совсем устраивали, но "на ус я наматывал".
Собрав информацию и поразмышляв "родил" следующее.
Итак:
Материалы: повторитель поворота Ваз 2106, патрон от него же, бытовая галогеновая лампа на 35Вт.

Вот как я решил сделать:

Наверно уже понятно, бесцокольная лампа на 5Вт выкидывается, лапкам галогенки придаётся форма кругленьких зацепчиков( кто видел патрон повторителя поймёт для чего), галогенка вставляется в патрон. Держится прочно, сохраняет небольшие габариты, легко меняется.
Далее, проделал отверстие в блок фаре

но не сбоку, как предлагалось ранее, а сзади. Лампа тоненькая, и прекрасно встает параллельно штатной лампе.
Вырезал ответную часть вазовского патрона повторителя и приклеил её на место с помощью клея "Момент" и обмазал снаружи термоклеем.

При подключении использовал разъём быстрого соединения (синий) на массу, управляющий провод аккуратно вытащил из колодки и удлинил его скруткой.

Встало всё идеально, ничто никуда не упирается, всё размещается свободно.
Да и самое главное: лампа в штатном месте теперь работает как поворотник( поменял её на желтую), а галогенка как задний ход. Я подумал, что прерывистый режим ей не на пользу.
Ну и как всё это выглядит....

Аварийка и задний ход. Очень даже не плохо.
[Архив]

[Zus]

Да не то, что "не плохо", а просто отлично!

Сообщение отредактировал Zus - 24.11.2006, 14:25

[Рабинович]

Спасибо!

[Mephist]

А задний ход стал ярче по сравнению со стандартной лампочкой?

[yurich]

Думается мне, что патрон от таких ламп расплавится совсем.

[Dadu]

Думается мне, что патрон от таких ламп расплавится совсем.

Рэбе,молодец!
Правда,патрон/фонарь действительно могут оплавиться-все-таки галогенка.
Я(да и Ростик,по-моему,тоже)использовали большую бесцокольную лампу(921/922).Она 18 ВТ,а стандартная лампа з/х-21 ВТ.Разница небольшая,зато точно ничего не выгорит.

А освободившуюся лампу подо что используешь? Тормоза или туманка?

[Рабинович]

Думается мне, что патрон от таких ламп расплавится совсем.

Рэбе,молодец!
Правда,патрон/фонарь действительно могут оплавиться-все-таки галогенка.
Я(да и Ростик,по-моему,тоже)использовали большую бесцокольную лампу(921/922).Она 18 ВТ,а стандартная лампа з/х-21 ВТ.Разница небольшая,зато точно ничего не выгорит.

А освободившуюся лампу подо что используешь? Тормоза или туманка?

Оплавиться врядли, не так долго горит, обычно, задний ход.
Да и нагрев в основном приходится на переднюю часть, так что за это я спокоен. Задний ход, естественно ярче.
Оставшаяся лампа осталась пока в стандарте- габариты. Если ужесточат требования к америкосам, то будет скорее всего противотуманка. Не озадачивался пока.

[GRANDCAR]

Оставшаяся лампа осталась пока в стандарте- габариты. Если ужесточат требования к америкосам, то будет скорее всего противотуманка. Не озадачивался пока.

ЕСли будет желание опять лезть в задние фары, то оставшуюся
нитку , подключи на стопы. Разница очень серьезная по сравнению
со стандартом. Я так и сделал.

[Bob_Sheff]

ОВЕРКВОТИНГ !!!

Не катит наоборот прикольно когда красненьким моргает(за то ярко)

[Serg]

ОВЕРКВОТИНГ!!!

Не катит наоборот прикольно когда красненьким моргает(за то ярко)

Во-первых, чудовищный оверквотинг.
Во-вторых, смотрим на дату сообщения прежде чем писать ерунду.
В-третьих, не пишем, если не понимаем о чём идёт речь.
В-четвёртых - ПРЕДУПРЕЖДЕНИЕ! (впрочем я уже его дал) Пока ограничимся одним.

[Aeroplane]

Заколхозил описанным способом фонари. делал все практически так же.
Спасибо Сергею aka Рабинович, за совет прикупить лишнюю лампочку, т.к. пока ножки гнул пару ламп сломал.
Добавлю от себя, что искать надо именно филипсовскую (35р у нас) или OSRAM (65р), т.к. у китайских ламп типа Космос и т.п. за 10р. ножки из какого то твердого сплава, который нифига не гнется, а тупо ломается.
Оранжевых ламп 3157 в нашей деревне нифига не нашел увы, попозже закажу. Пришлось существующие лампы заднего хода покрасить цапон-лаком в желтый цвет.
Результатом доволен. Поворотники на отлично, а задний ход светит как то не привычно, новая лампа не в фокусе отражателя видимо, но светит ярче.

[Serg3301]

А я вот думаю поставить отдельный фонарь (поярче) заднего хода под бампер или за стекло, а в родные секции воткнуть жёлтые лампочки...
И вроде и конструкцию штатных фонарей не меняю и колхозные фонари заднего хода разрешены...

[Гость_Meheelos_*]

Очень хочется электросхемку подключения "лишней" лампочки... Так сказать, вроде все видно, а схемки неть!

[ruslun]

Делал все, как писал Сергей aka Рабинович, но пришлось переделывать т.к. патроны от галогеновых лампочек стали плавиться. Купил фары заднего хода от таза и вкорячил их под бампер. В штатные места ламп заднего хода поставил желтые лампы поворотников, вместо галогенок поставил 5W лампы чтоб дырки закрыть. Где-то эта тема обсуждалось. Могу выложить фотки как это все выглядит.

Сообщение отредактировал ruslun - 28.12.2009, 17:48

[Гость_Meheelos_*]

Будьте добры, выложите фотки... У меня рука (дрель) не поднимается своего "Вояжу" дырявить, вот и присматриваюсь - Кто да на Что отважился...
Кстати, что бы не "дырявить" родную оптику, может и правда лучше обойтись навесными фонарями

[Рабинович]

Очень хочется электросхемку подключения "лишней" лампочки... Так сказать, вроде все видно, а схемки неть!

Да схемки то и нет.
Прозвонил, выяснил какой провод на поворотник, какой на задний ход. Перекинул их в разъёме.

[Рабинович]

Делал все, как писал Сергей aka Рабинович, но пришлось переделывать т.к. патроны от галогеновых лампочек стали плавиться.

Вот честное слово, за три года ни разу не лазил в задний фонарь. Всё работает. Наверняка некоторые оплавления есть У меня в передних фарах габарит выведен таким образом, там лампа 5 ватт и то оплавляется регулярно. Правда горит она постоянно, а здесь периодически.

Купил фары заднего хода от таза и вкорячил их под бампер. В штатные места ламп заднего хода поставил желтые лампы поворотников, вместо галогенок поставил 5W лампы чтоб дырки закрыть. Где-то эта тема обсуждалось. Могу выложить фотки как это все выглядит.

Если всё делать СОВСЕМ правильно, то только так и надо. Это делают даже официалы на машинах не имеющих европейских аналогов.
Если с новым техрегламентом припрут, так и сделаю.

Сообщение отредактировал Рабинович - 29.12.2009, 15:02

[zyon]

Молодец Сергей(Рабинович),но можно было и кненончик на задний ход поставить.Я себе поставил.Поверьте мне светит опупенно ярко.

[Aeroplane]

... но пришлось переделывать т.к. патроны от галогеновых лампочек стали плавиться. ...

плавилось с китайской лампочкой на 35 вт - хз какая там реальная мощность. филипс на 35Вт не плавит

[Гость_Meheelos_*]

Фотке-фотке-фотке... (толпа фанатов Колхозинга подбрасывала в воздух шапки, трости и девушек...)

[dsher]

Делал все, как писал Сергей aka Рабинович, но пришлось переделывать т.к. патроны от галогеновых лампочек стали плавиться. Купил фары заднего хода от таза и вкорячил их под бампер. В штатные места ламп заднего хода поставил желтые лампы поворотников, вместо галогенок поставил 5W лампы чтоб дырки закрыть. Где-то эта тема обсуждалось. Могу выложить фотки как это все выглядит.

Плиз, фотки...

[Гость_Meheelos_*]

...тишына... фотик потерялся

[ruslun]

...тишына... фотик потерялся

Сорьте, вчера не успел. Сегодня вечером сфоткаю и выложу

[Гость_Meheelos_*]

А то Камрад вкрячивает Ксенон в задний свет, а что бы не перегорело - ставит еще и плату замедлителя, чт о бы не моргало при переключении из "P" в "D"

[ruslun]

Вот и фотки. В темноте светит прекрасно

Сообщение отредактировал ruslun - 4.1.2010, 0:05

Прикрепленные файлы




[Гость_Meheelos_*]

Вот и фотки. В темноте светит прекрасно

- класс!!!
ЗЫ: а не засир.... загрязняется? Я сегодня долго рассматривал своего "Вояжу", так представил, что такие галогенки, только сверху, на бампер поставить... Да, и как с высокими сугробами обстоить?? ИМХО, загибаться будут, когда рухруливаться будешь задним ходом по двору... У меня на "пятерке" так и случилось :(

Сообщение отредактировал Meheelos - 4.1.2010, 2:44

[ruslun]

Вот и фотки. В темноте светит прекрасно

- класс!!!
ЗЫ: а не засир.... загрязняется? Я сегодня долго рассматривал своего "Вояжу", так представил, что такие галогенки, только сверху, на бампер поставить... Да, и как с высокими сугробами обстоить?? ИМХО, загибаться будут, когда рухруливаться будешь задним ходом по двору... У меня на "пятерке" так и случилось :(

Не загрязняются. С умом нужно рухлить)))). За всю зиму пока не разу не согнул. Даже если и согнешь, то можно же и обратно отогнуть)))

[Гость_Chapaev_*]

А такую переделку - добавление заднего хода отдельной лампой - не надо где-то потом сертифицировать? Т.е. понятно, что местоположение оптических приборов не изменено - оригинальных, но неоригинальные ведь добавлены от себя, получается.

P.S.: А как ситуацию с задним противотуманным решить?

[bklpn_Alexandr_S...]

А я себе на Караванчик сделал вот так :)



Сообщение отредактировал bklpn_Alexandr_SPb - 12.10.2010, 15:23

[Валерий СПб]

А я себе на Караванчик сделал вот так :)

Сколько деньгоф обошлось?

[bklpn_Alexandr_S...]

Сколько деньгоф обошлось?

6 тыс. руб за пару новые ... с Англии

[Tunk]

Сколько деньгоф обошлось?

6 тыс. руб за пару новые ... с Англии

А ссылку можно?

[dimza]

Сколько деньгоф обошлось?

6 тыс. руб за пару новые ... с Англии

А ссылку можно?

И мне!!!

[bklpn_Alexandr_S...]

Ссылки уже нет ... просто повезло выиграл по ставкам ... :)

Сообщение отредактировал bklpn_Alexandr_SPb - 13.10.2010, 9:02

[бараш]

Ссылки уже нет ... просто повезло выиграл по ставкам ... :)

Ты хотя-бы маркировку этого чуда техники сбрось - хоть наводку дашь чего искать. И еще пара вопросов: при подсоединении ничего не пришлось менять? в американском варианте лампа двухнитевая (габарит и поворотник). Как их развели в европейской оптике? Или пожертвовали габаритом?

Сообщение отредактировал бараш - 13.10.2010, 9:30

[Vito...]

Ты хотя-бы маркировку этого чуда техники сбрось - хоть наводку дашь чего искать. И еще пара вопросов: при подсоединении ничего не пришлось менять? в американском варианте лампа двухнитевая (габарит и поворотник). Как их развели в европейской оптике? Или пожертвовали габаритом?

ЗДЕСЬ ОН..!

[Serg3301]

Ты хотя-бы маркировку этого чуда техники сбрось - хоть наводку дашь чего искать.

Вот например:
http://cgi.ebay.co.uk/ws/eBayISAPI.dll?Vie...em=400157511879
только тут кнопочки "Buy" нет т.к. я её уже нажал.

P.S. Я гайцев не боюсь, просто чувствую себя не уютно, когда не могу "сказать спасибо". Вариант с жёлтыми светодиодными лампочками в реальности будет стоить похожие деньги.

[Kozyka]

Ты хотя-бы маркировку этого чуда техники сбрось - хоть наводку дашь чего искать.

DEPO

[Dio]

Давным-давно заколхозил себе на караван вместо лампочек заднего хода оранжевые и включил их в поворот, а задний ход сделал в этом же секторе светодиодами. Четыре года, полет нормальный :-)

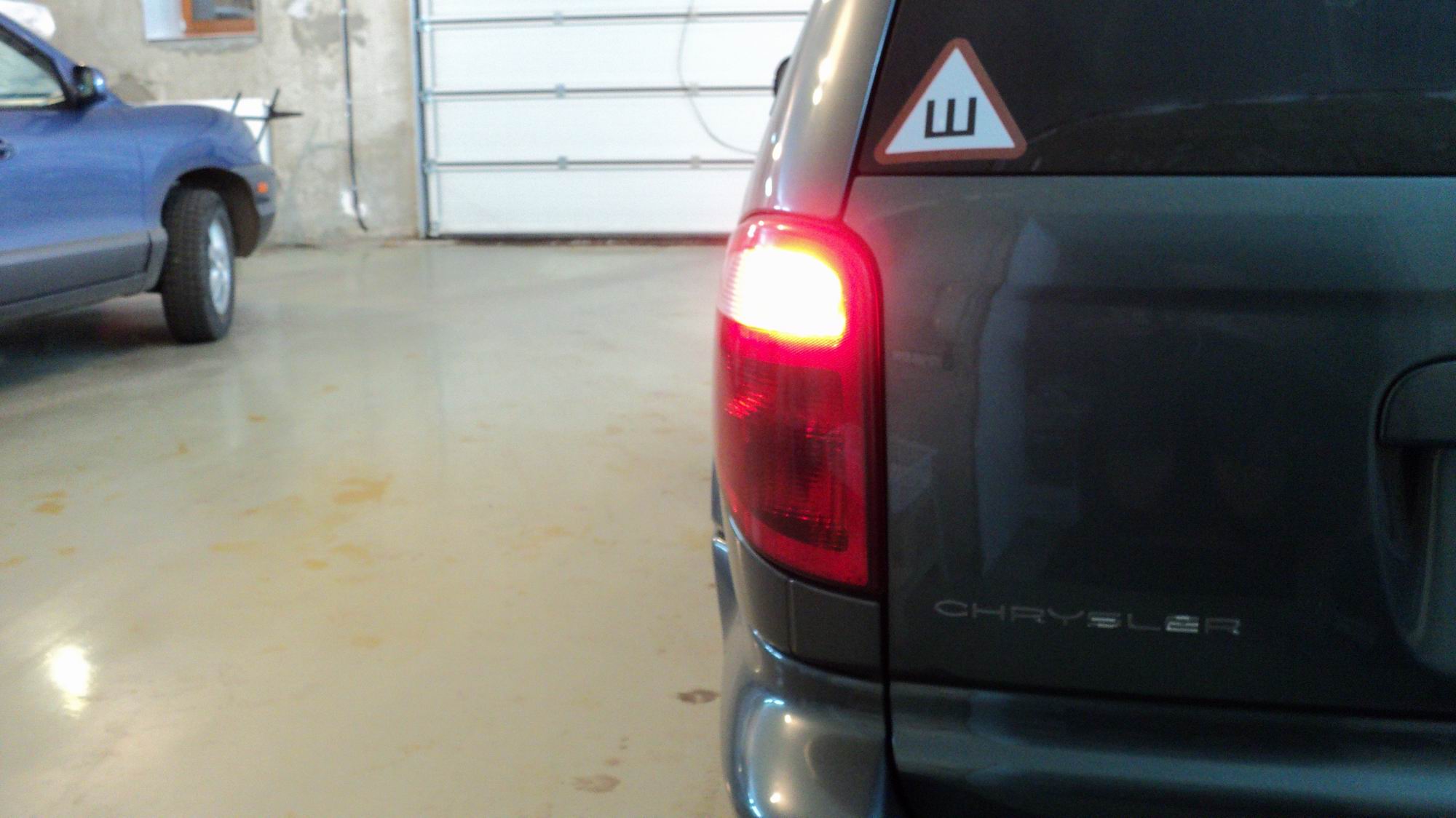

это, собственно задний ход,



он же вместе с габаритным огнем

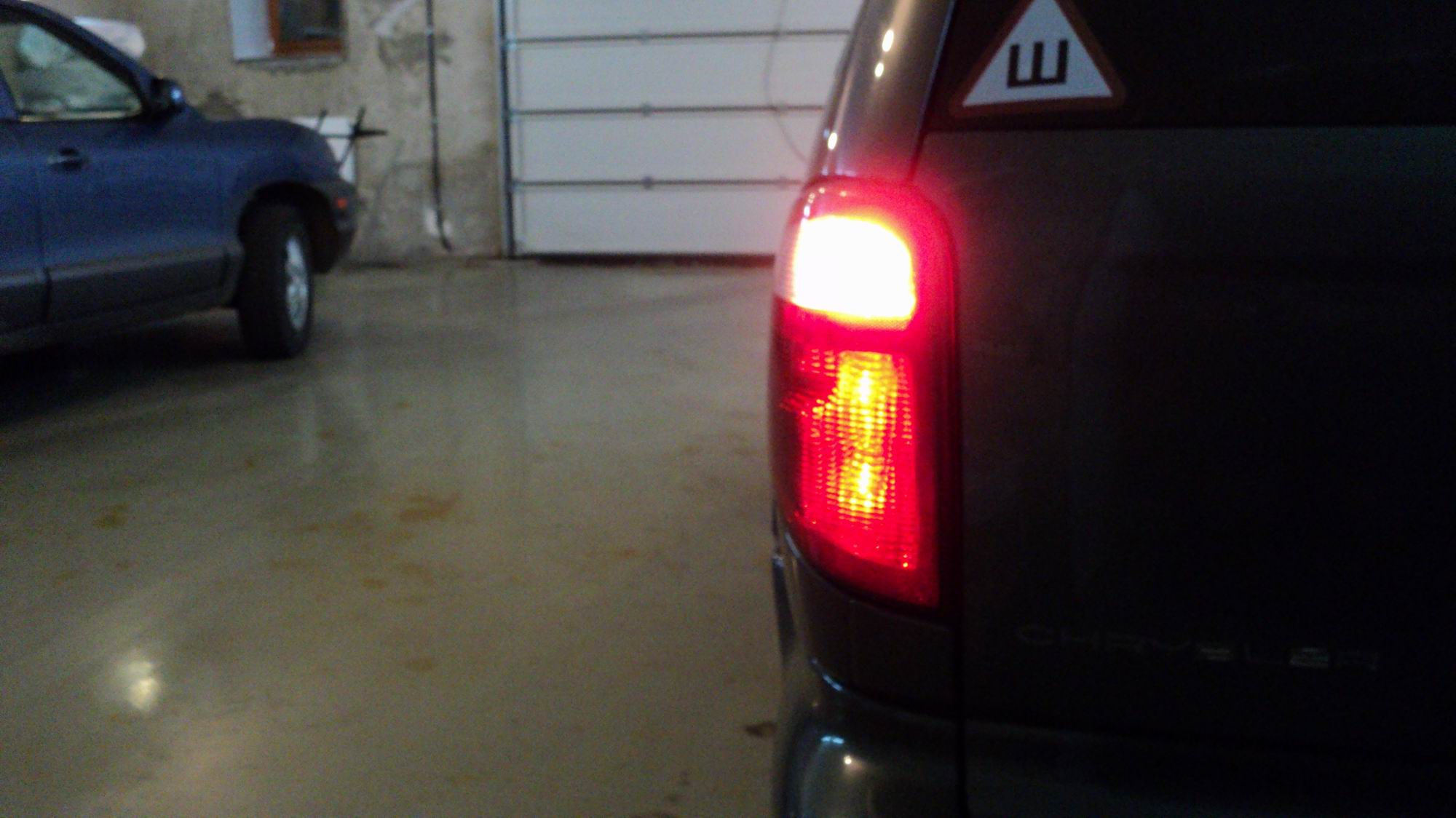

а это еще и с поворотником



а это один голый поворотник

Качество фото не очень, но я не профик :-)

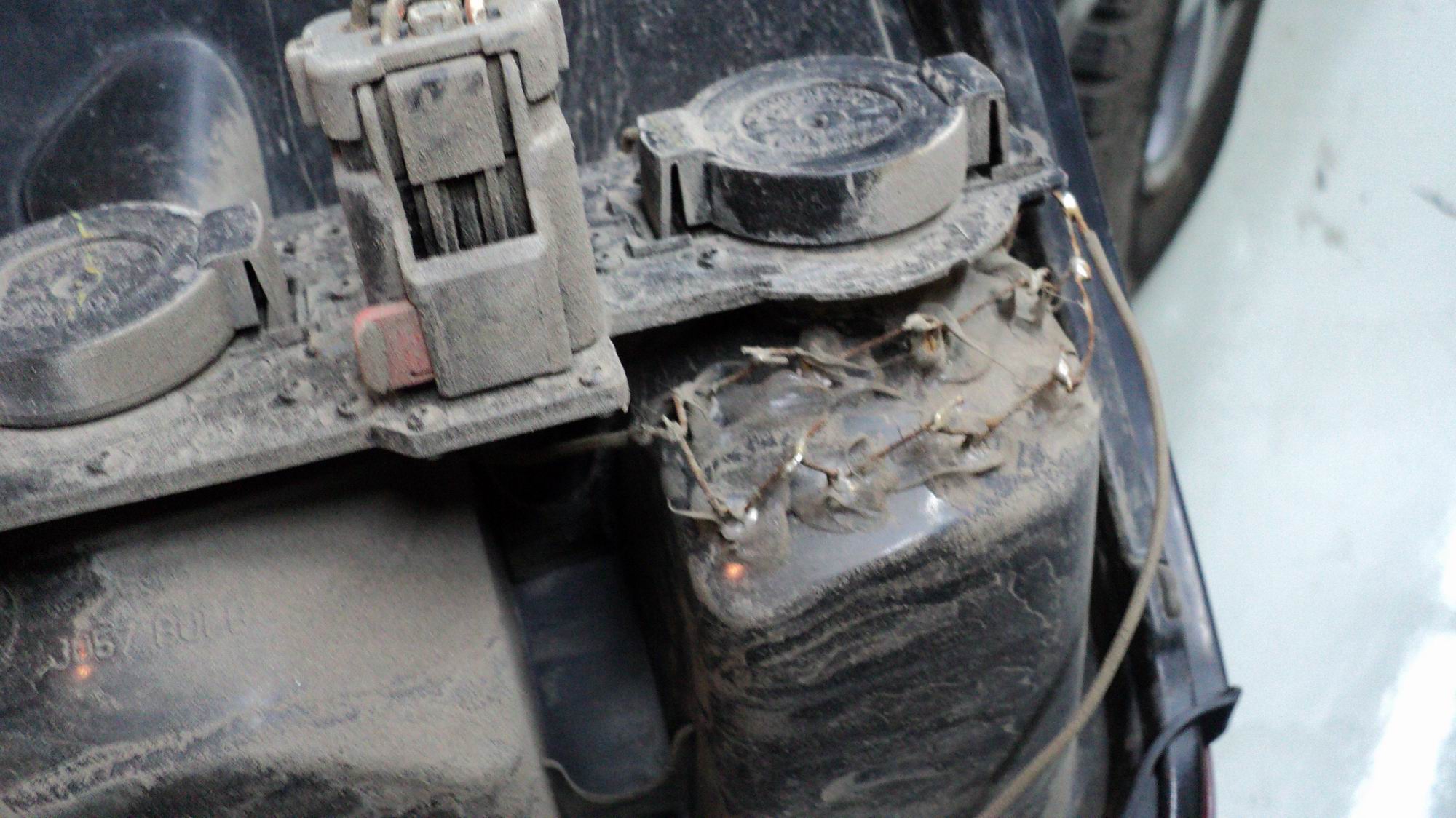

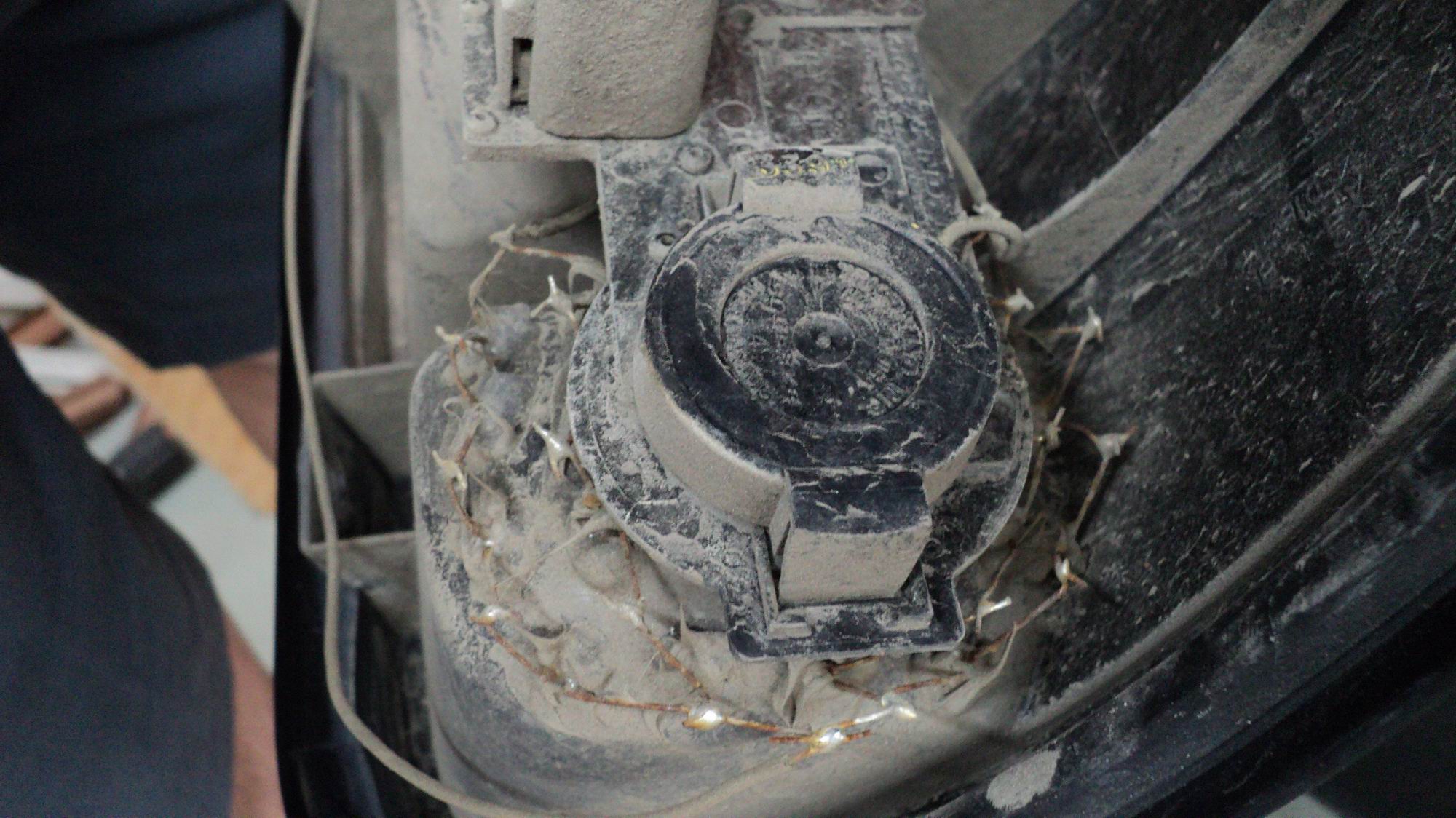

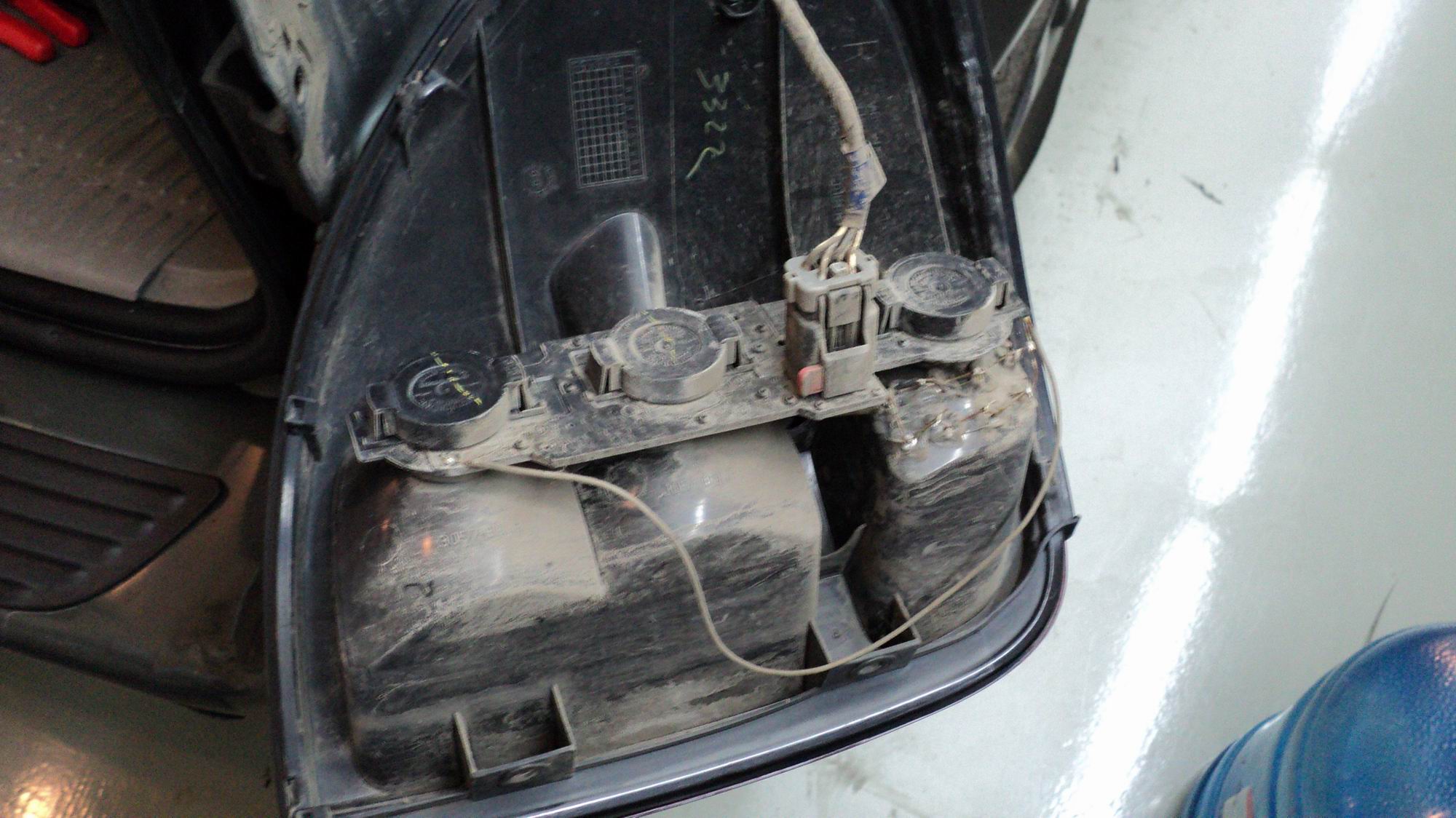

А вот как весь этот колхоз выглядит изнутри. Сорри, там немного пыльно :-)






четыре параллельно соединенные группы по пять последовательно соединенных светодиодов.
Закреплены силиконовым герметиком. он же защищает от пыли и влаги.

[Гость_Юрий45_*]

Спасибо за информацию.Буду тоже мастерить,а то уже устал ждать когда привезут европейскую оптику да и техосмотр на носу.

[Рабинович]

Хочу дополнить тему.
Четыре года проездил с переделанным светом заднего хода.
Одна из лампочек, наконец то, перегорела.
Взял так же бесцокольную галогенку, согнул ножки, поставил.
Да, видно, согнул не очень аккуратно, лампа треснула и перестала гореть.
Что то гнуть ножки ещё раз было лень и временно я поставил обычную бесцокольную лампу на 5 Вт.
Разбираясь у себя во всяком электрическом хламе, обнаружил патрон, похожий по форме и размеру на патрон бесцокольной лампы, применяемой мною в переделке.
Стал выяснять, что это и нашёл её в продаже.

Оказалось, что это патрон контрольной лампы панели приборов Уазика, стоимостью 30 рублей, в сборе.
Вместо цокольной лампы в 5Вт, туда прекрасно встаёт такая же галогеновая в 20Вт.
Стоимость маленькой галогеновой лампы от 90 рублей.
Диаметр патрона чуть больше бесцокольного- 15 мм.
После небольшой доработки плафона, я вручную расковырял отверстие сверлом на 14, патрон прекрасно встал на своё новое место.
Теперь из моего варианта доработки ушло главное слабое звено, переделка лампы, которая часто заканчивалась её порчей.
